Descrizione
1. Scanner di codici a barre USB per catturare codici 1D, 2D su etichette, carta, telefono cellulare o computer.
2Riconoscimento ad alta efficienza e velocità di caricamento elevata per migliorare l'efficienza del lavoro.
3Con un campanello per ricordarti che la scansione ha avuto successo o no.
4. Compatibile con l'interfaccia USB e UART.
5Oltre 180 opzioni configurabili
6. Supporto macro sostituire una stringa nel codice a barre con un altro
7. Preambolo programmabile postambolo e strings di terminazione
8Performance di lettura superiore utilizzando algoritmi di decodifica avanzati
9. lettura multi-codice globale.
Specificità
|
Performance di scansione
|
Modalità di scansione
|
640*480 CMOS
|
|
Illuminazione
|
LED bianco
|
|
Luce ambientale
|
LED bianco morbido
|
|
Leggere il codice
Tipo
|
2D
|
Codice QR, Data Matrix, PDF417, Aztec,Micro QR,Micro PDF417
|
|
1D
|
EAN,UPC,Codice 39,Codice 93,Codice 128,UCC/EAN 128,Codabar,
|
|
Interleaved 2 di 5, ITF-6, ITF-14, ISBN,ISSN, MSI-Plessey
|
|
GS1 Databar,Codice 11,Industrial 25,
|
|
Standard 25, Plessey, Matrice 2 su 5
|
|
Accuratezza della lettura
|
≥ 4 mil
|
|
Profondità di campo
|
EAN-13
|
50 mm-200 mm (13 millimetri)
|
|
|
Codice 39
|
40mm-90mm (5mil 10 byte)
|
|
Codice QR
|
25mm-200mm (20mil 16 byte)
|
|
Dati Marix
|
50mm-90mm (10mil 20 byte)
|
|
PDF417
|
30mm-130mm (6,67mil 7 byte)
|
|
Contrasto
|
≥25%
|
|
Angolo di scansione
|
L'angolo di intersezione 360°, elevazione ± 55°
L'angolo di deformazione ± 55°
|
|
Angolo di visione
|
Orizzontale:47° Verticale:36°
|
|
Meccanica/
Parametri elettrici
|
Interfaccia
|
TTL-232, USB (HID-KBW, porta seriale virtuale)
|
|

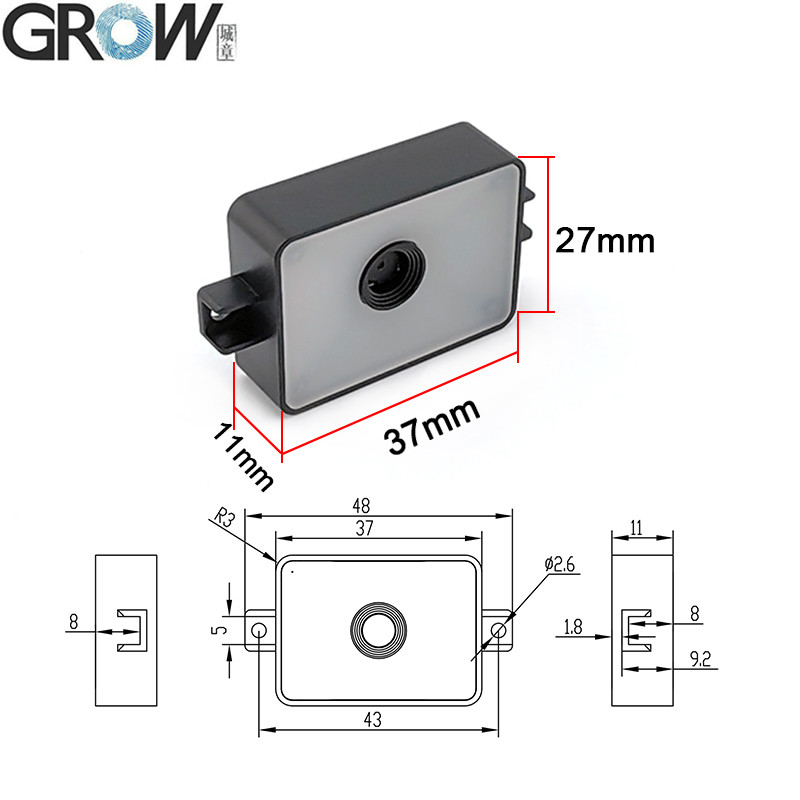

Dimensione
|
48 ((W) * 27.5 ((D) * 14 ((H) mm
|
|
Tensione di funzionamento
|
DC 5 V
|
|
Corrente di funzionamento
|
180 mA
|
|
Corrente in attesa
|
USB:50mA; TTL:10mA
|
|
Parametri ambientali
|
Temperatura di funzionamento
|
-20°C~+50°C
|
|
Temperatura di conservazione
|
-40°C~+70°C
|
|
Umidità di funzionamento
|
5%~95% ((Non condensante)
|
|
Luce ambientale
|
0~100000LUX
|
Documenti
·Fornire un manuale utente
Svelare il funzionamento dei moduli di scansione
Immaginate che il modulo di scansione sia come un super occhio, e il suo flusso di lavoro sia così:
In primo luogo, utilizza una sorgente luminosa (come un laser o una luce LED) per illuminare l'oggetto che si desidera scansionare, e questa sorgente luminosa sarà selezionata in base alle diverse esigenze di scansione.Questo processo è come accendere una torcia nel buio, illuminando la strada da percorrere.
Quando la luce tocca un oggetto, essa si riflette indietro e viene catturata dalla lente del modulo di scansione, simile a una piccola lente d'ingrandimento, che concentra la luce riflessa in un'immagine chiara.La qualità di un'immagine dipende dalla qualità dell'obiettivo e dalla sua lunghezza focale.
Successivamente, un componente magico chiamato sensore di immagine è apparso, è come un traduttore, che converte le immagini in segnali elettrici.Questo sensore può essere un dispositivo accoppiato a carica (CCD) o un semiconduttore di ossido metallico complementare (CMOS), entrambe altamente abili a convertire segnali ottici in segnali elettrici.
Il chip di decodifica è come un ingegnere del suono, amplifica il segnale elettrico, rimuove il rumore,e poi lo converte in un segnale digitaleIn questo modo i dati diventano chiari e affidabili.
Questi segnali digitali vengono quindi inviati alla scheda di controllo principale, che funge da cervello del modulo di scansione, responsabile dell'elaborazione dei dati mentre controlla altre parti del modulo.La scheda di controllo principale può essere collegata a computer o altri dispositivi attraverso varie interfacce per trasmettere i dati elaborati.
Prima di trasmettere i dati, la scheda di controllo principale subirà anche un "esame fisico", ovvero la verifica dei dati.Per garantire l'accuratezza dei dati sarà necessario utilizzare vari metodi quali il controllo di parità o il CRC.Se si trovano errori, saranno corretti immediatamente.
Infine, i dati che sono stati filtrati e elaborati strato per strato possono essere estratti.Identificazione, stoccaggio o altre applicazioni.
In poche parole, il modulo di scansione converte l'immagine di un oggetto in un segnale digitale attraverso apparecchiature ottiche, esegue una serie di elaborazioni e applicazioni e infine emette il risultato.Questo processo può essere controllato e controllato tramite computer o altri dispositivi, rendendo il lavoro di scansione più automatizzato e intelligente.
