Descrizione
1. Collezione integrata di immagini e chip algoritmo insieme, tutto in uno
2. La flessibilità di adattarsi alle condizioni è stata le dita, che si tratti di mani secche, mani bagnate, impronte digitali di texture leggere, mani vecchie, tutti hanno un alto tasso di riconoscimento
3- le principali aree di applicazione: possono essere incorporate in una varietà di prodotti finali, quali: controllo degli accessi, presenza, cassetta di sicurezza

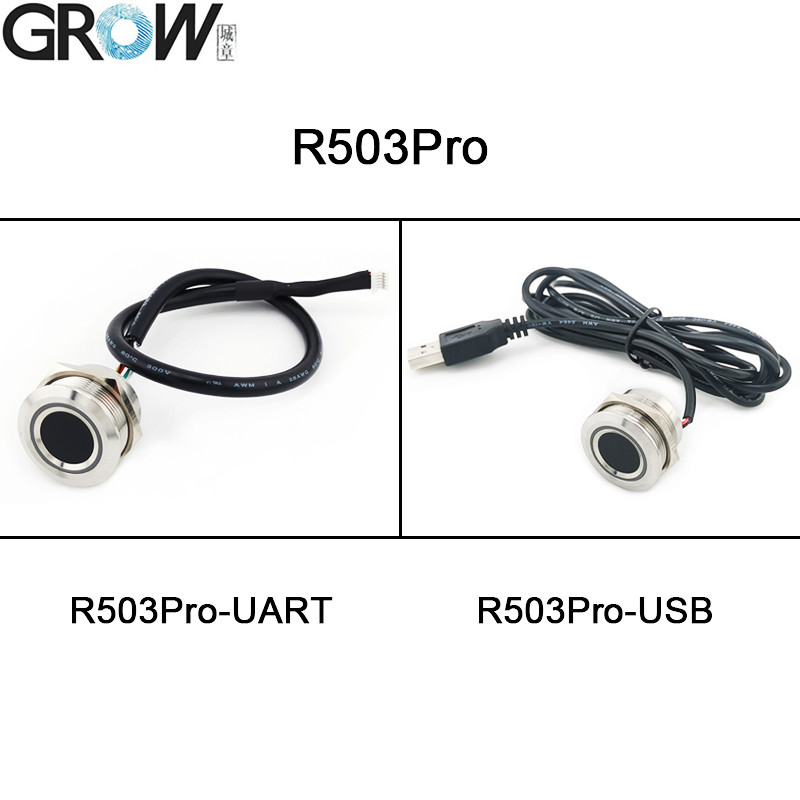

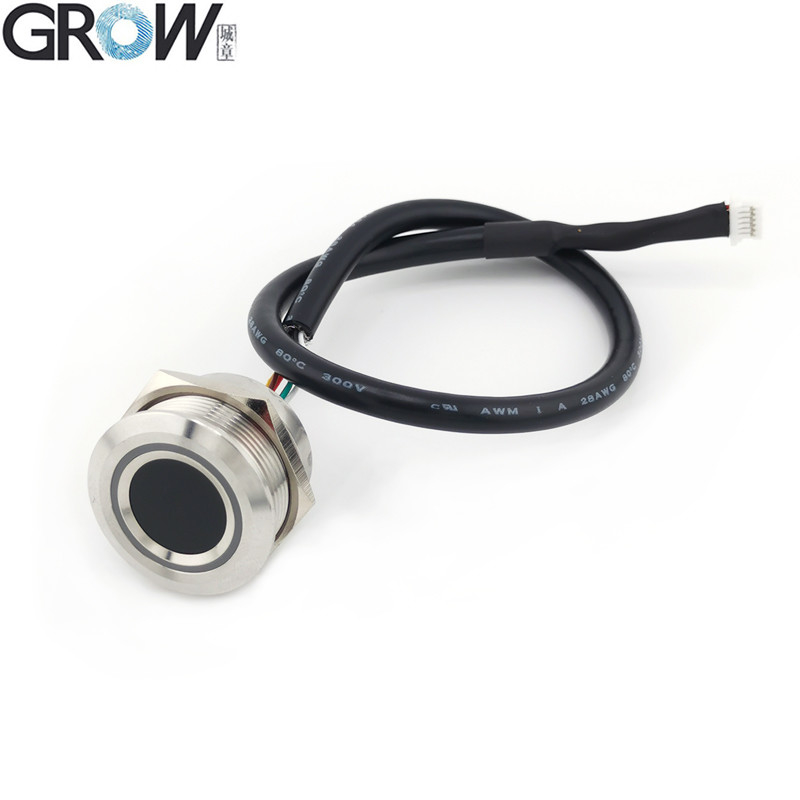

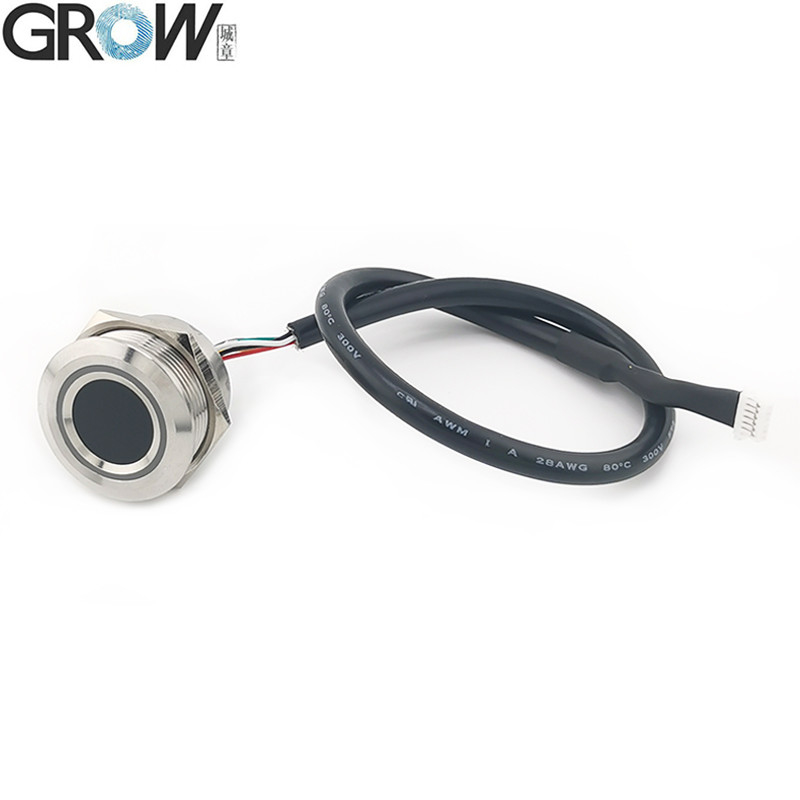

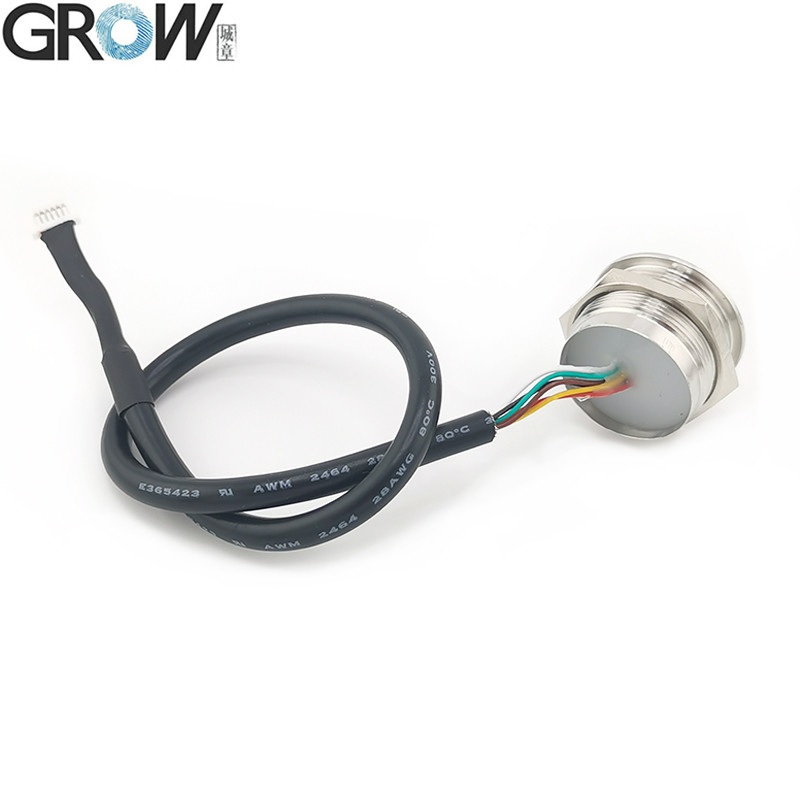

Il modulo di impronte digitali R503Pro è di tipo R503Pro-UART e R503Pro-USB.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fornitore di energia
|
CC 3,3 V
|
5V di corrente continua
|
CC 3,3 V
|
UART:CC 3,3 V
USB:DC 5V
|
CC 3,3 V
|
|
Array di rilevamento
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
160*160 pixel
|
|
Capacità delle impronte digitali
|
200
|
200
|
200
|
1500
|
150
|
|
Dimensione
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Collegamento
|
SH 1,0 mm 6 pin
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
R503 Specifiche
|
Modello
|
R503Pro
|
|
Tipo
|
Modulo di impronte digitali capacitive
|
|
Interfaccia
|
UART ((TTL) /USB
|
|
Risoluzione
|
508 DPI
|
|
Voltaggio
|
R503Pro-UART: CC 3.3V R503Pro-USB: CC 5V
|
|
Capacità delle impronte digitali
|
200
|
|
Matrice di rilevamento
|
192*192 pixel
|
|
Corrente di lavoro
|
20 mA
|
|
Corrente in standby
|
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA
|
|
Dimensione esterna del modulo di impronte digitali
|
Diametro 28 mm
|
|
Dimensione interna del modulo delle impronte digitali
|
Diametro 25 (mm) (M25)
|
|
Altezza del modulo delle impronte digitali
|
19 mm
|
|
Area di raccolta effettiva
|
Diametro 15,5 (mm)
|
|

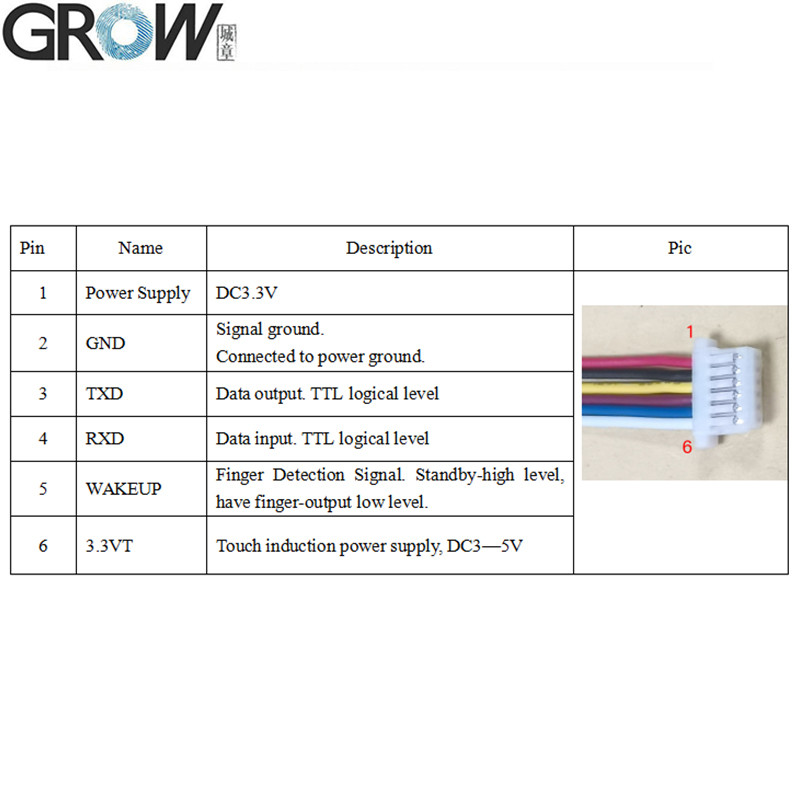

Collegamento
|
SH1.0-6Pin
|
|
Controllo LED
|
- Sì.
|
|
Colore LED
|
RGB
|
|
Velocità di scansione
|
< 0,2 secondi
|
|
Velocità di verifica
|
< 0,3 secondi
|
|
Metodo di corrispondenza
|
1:1; 1:N
|
|
RFR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Ambiente di lavoro
|
-20C --- 60C
|
|
Umidità di lavoro
|
10-85%
|
|
Capacità antistatica
|
15 KV
|
|
Intensità della resistenza all'abrasione
|
1 milione di volte
|
|
Relazione di velocità di comunicazione (UART):
|
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps)
|
Documenti
·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente
Video di R503Pro su Youtube:https://youtu.be/E754yIjn80Q
Se avete bisogno di file SDK, vi preghiamo di contattarci.
Interfacce di comunicazione multiple:Il sensore di impronte digitali R503Pro fornisce sia interfacce di comunicazione USB che TTL per una facile connessione e trasferimento di dati con diversi dispositivi.
Tensione di alimentazione:DC 3.3V per la versione R503Pro-UART e DC 5V per la versione R503Pro-USB.
Capacità delle impronte digitali:Il sensore di impronte digitali R503Pro è stato aggiornato dal sensore di impronte digitali R503, con una capacità di impronte digitali di 1500 pezzi.
Standby a bassa potenza:Per lo scenario in cui è necessario realizzare la modalità di standby a bassa potenza, l'host può interrompere l'alimentazione principale del modulo (non può interrompere l'alimentazione sensibile al tatto).il segnale di uscita è il segnale IRQ, e quindi l'host può accendere il modulo per eseguire il processo di identificazione delle impronte digitali.

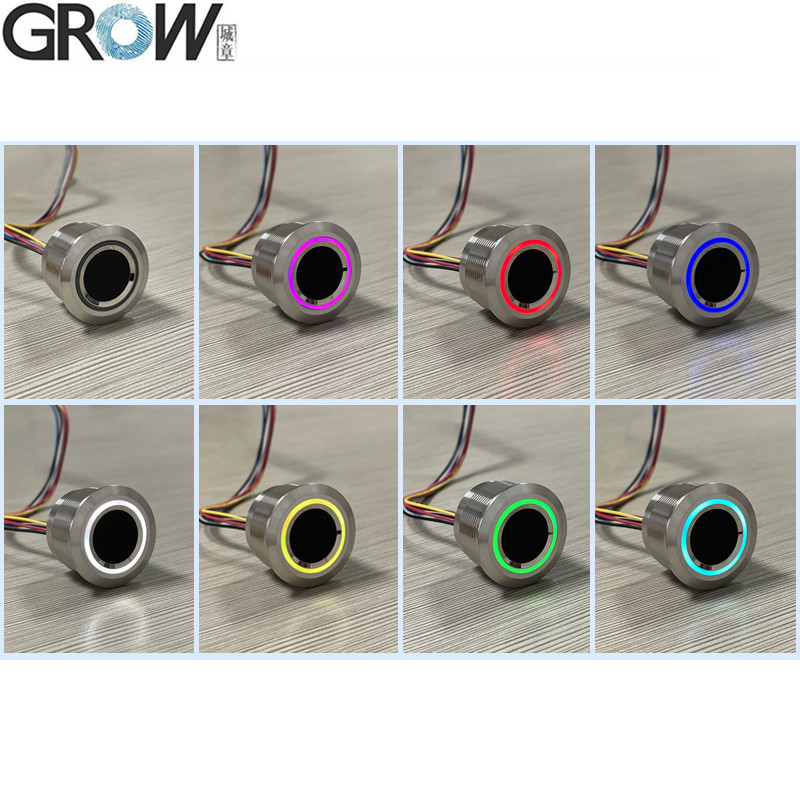

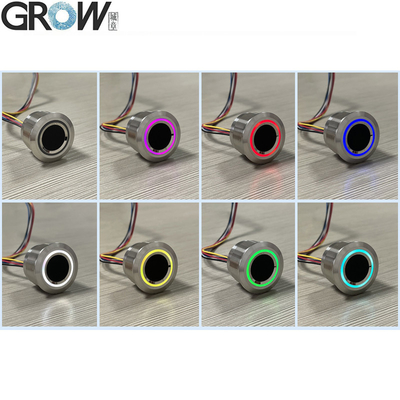

LED RGB:Il sensore di impronte digitali R503Pro aggiunge una luce colorata a ciclo a 3 colori e una luce colorata a ciclo a 7 colori e l'interfaccia è disponibile in opzioni USB e TTL, rendendo ancora più facile l'applicazione.
Versatilità:Il sensore di impronte digitali R503Pro è ampiamente utilizzato nel sistema di controllo accessi, sistema di presenza, autenticazione di sicurezza e altri campi.può ottenere una funzione di identificazione delle impronte digitali rapida e accurata per migliorare la sicurezza e la comodità.
