K202 Parametri tecnici
·P1: alimentazione:
DC12V·Uscita: relè ((Corrente massima:10A)
·Corrente in standby: 15uA
·Capacità delle impronte digitali: 120 pezzi

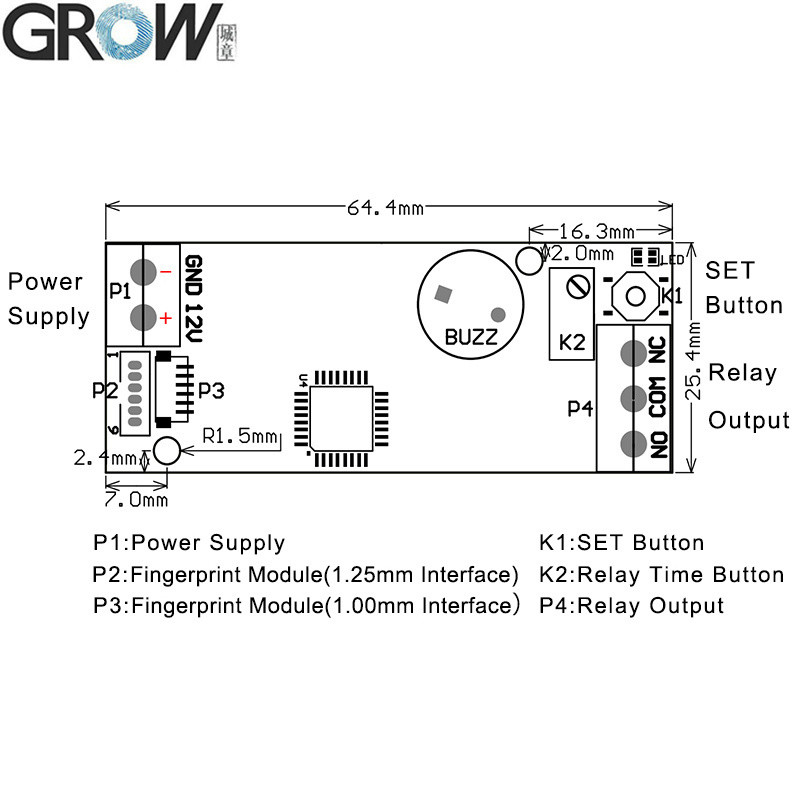

·Dimensioni: 64,4*25,4 mm
·P2: MX 1.0mm spazio 6 Pin Fingerprint Module ((può collegare R502, R502-A, R503)
·P3: MX 1,25 mm spazio 6 Pin Fingerprint Module ((può collegare R300,R301T,R303,R303T,R305,R306,R307,R501)

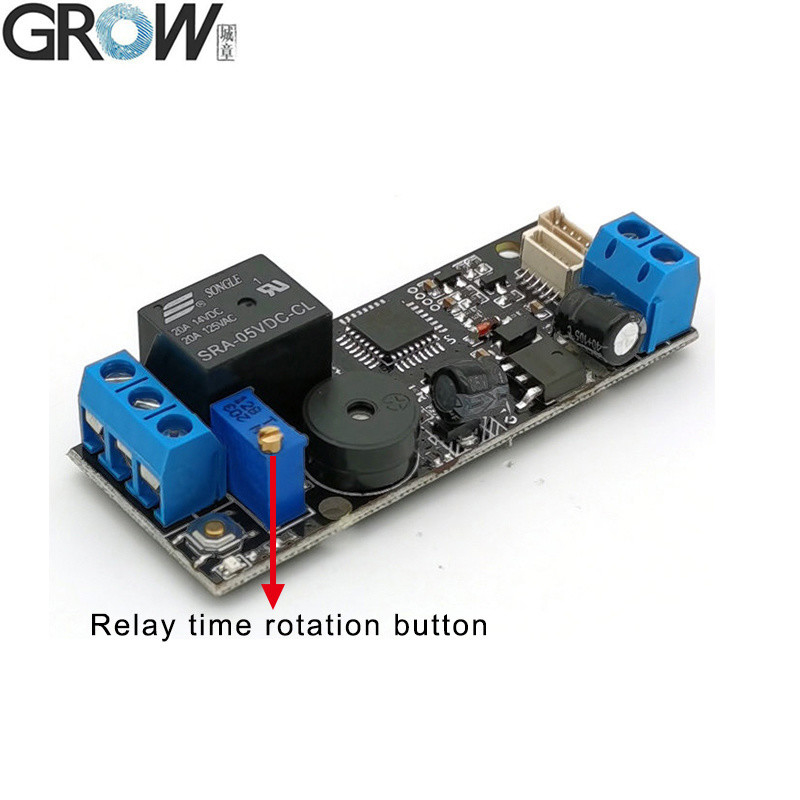

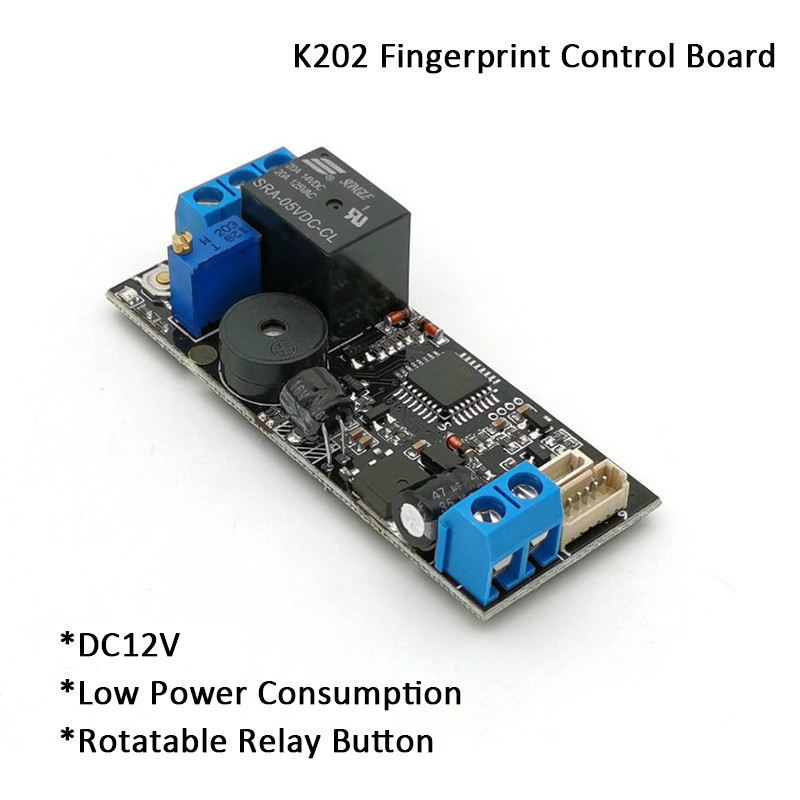

K202 è progettato per un basso consumo di energia, l'alimentazione è DC12V, il tempo di relé può essere regolato ruotando il pulsante, tempo di relé: 0,5-13 secondi.
È molto facile registrare le impronte digitali, basta premere il pulsante SET per registrare le impronte digitali e premere a lungo il pulsante SET per tornare al default di fabbrica.
K202 Istruzioni operative
1. SET Button:Premere il pulsante SET brevemente,luce blu lampeggia velocemente e sistema in stato di registro, mettere il dito sulla zona di raccolta delle impronte digitali, registro delle impronte digitali di successo quando si ascolta la musica.L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registroSe non è necessario aggiungere ulteriori impronte digitali, attendere alcuni secondi.
2.Tornate al default di fabbrica:Premere il pulsante SET finché non si sente il "Di" lungo bip e musica, significa che l'operazione di inizializzazione ha avuto successo.
3- Impostare il tempo di rilancio:Ruota K2 per impostare il tempo di chiusura del relè da 0,5 a 13 secondi.
4.Uso:Premere il dito, il relè si chiude dopo che l'impronta digitale passa, e il tempo di chiusura è determinato da K2.
Nota:1. tutte le luci di indicazione sono spente in stato di attesa e le luci sono accese in stato di funzionamento;
2. Qualsiasi impronta digitale può essere utilizzata allo stato di fabbrica, ma la funzione sarà invalidata una volta registrata l'impronta digitale.

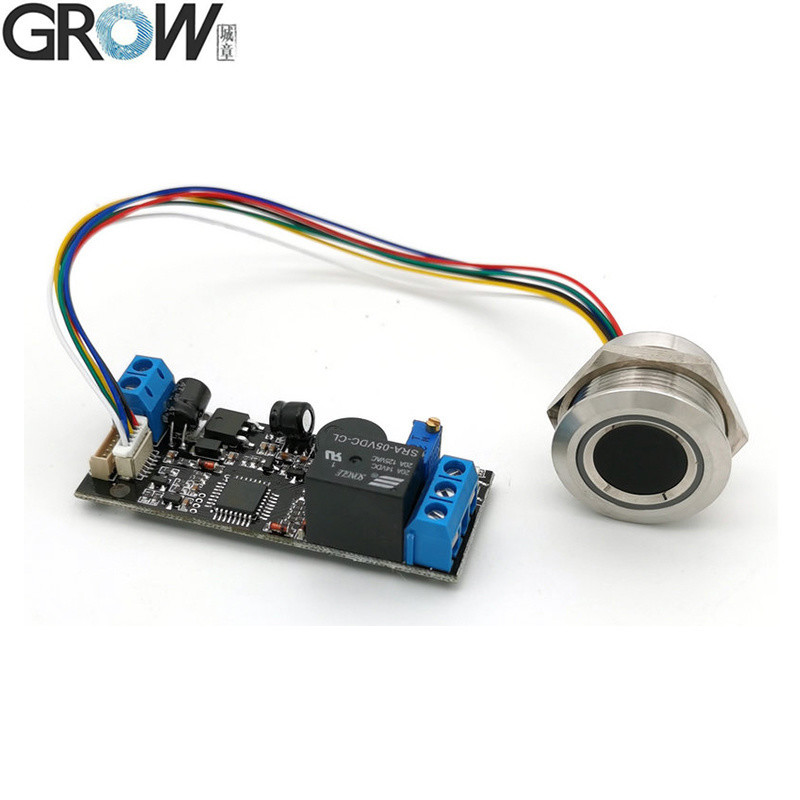

K202 può essere utilizzato insieme al modulo di impronte digitali R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503
R503 Specifica
| Modello |
R503 |
| Tipo |
Modulo di impronte digitali capacitive |
| Interfaccia |
UART ((TTL) |
| Risoluzione |
508 DPI |
| Voltaggio |
CC 3,3 V |
| Capacità delle impronte digitali |
200 |
| Matrice di rilevamento |
192*192 pixel |
| Corrente di lavoro |
20 mA |
| Corrente in standby |
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA |

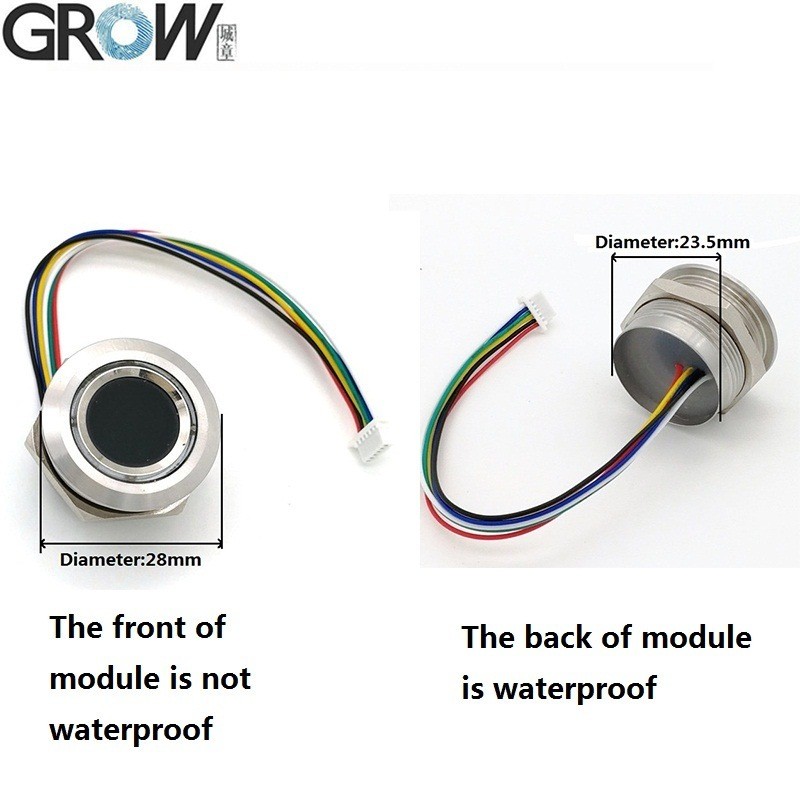

| Dimensione esterna del modulo di impronte digitali |
Diametro 28 mm |
| Dimensione interna del modulo delle impronte digitali |
Diametro 23,5 mm |
| Altezza del modulo delle impronte digitali |
19 mm |
| Area di raccolta effettiva |
Diametro 15,5 (mm) |
| Collegamento |
MX1.0-6Pin |
| Controllo LED |
- Sì. |
| Colore LED |

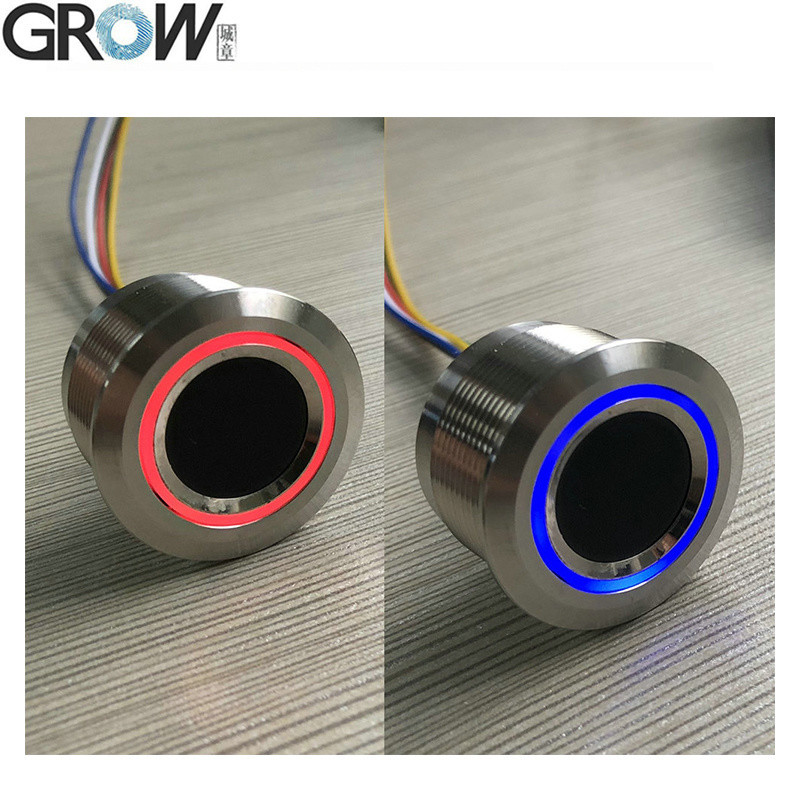

Blu e rosso |
| Velocità di scansione |
< 0,2 secondi |
| Velocità di verifica |
< 0,3 secondi |
| Metodo di corrispondenza |
1:1; 1:N |
| RFR |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente di lavoro |
-20C --- 60C |
| Umidità di lavoro |
10-85% |
| Capacità antistatica |
15 KV |
| Intensità della resistenza all'abrasione |
1 milione di volte |
| Relazione di velocità di comunicazione (UART): |
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps) |
File di prodotto
·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente
È possibile scaricare il manuale dell'utente R503 da questo link del sito web:
La Commissione ritiene che la misura sia compatibile con il mercato interno.
Puoi scaricare il manuale utente K202 da questo link:
La Commissione ritiene che la misura sia compatibile con il mercato interno.
Se avete bisogno di file SDK, vi preghiamo di contattarci.
