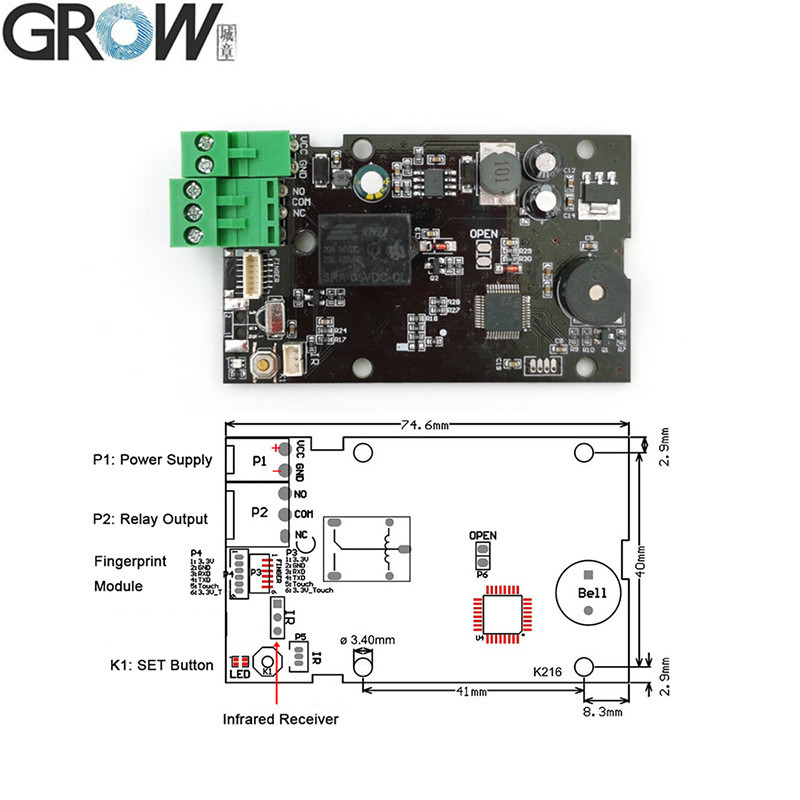

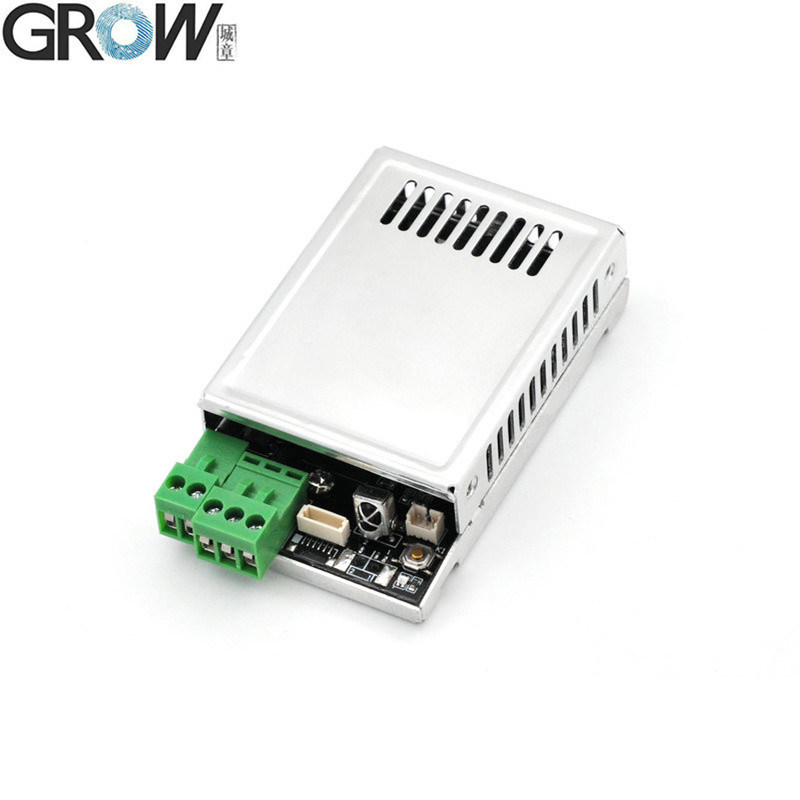

Parametri tecnici
DC10-30V, uscita del relè, modalità jog ((0.5s-99s) / modalità di accensione/modalità di autoblocco.
Gestito dal pulsante SET o dal telecomando ((aggiungere / eliminare l'impronta digitale a tre diversi database, cambiare il tempo di rilancio e così via)
·Fonte di alimentazione:DC10V-30V
·Corrente in standby: < 40mA
·Uscita:Relaio ((Corrente massima: 10A)
·Capacità delle impronte digitali: 200 pezzi
·Funzione del relè:Modalità jog ((0.5s-99s) /Modalità di accensione/Modalità di autoblocco
Istruzioni operative
1. Tasto SET:
1.1 premere brevemente il pulsante SET, il sistema in stato di registro e la luce dell'indicatore lampeggia rapidamente, premere più volte per ogni impronta digitale, registrare l'impronta digitale con successo quando si ascolta musica.
L'impronta digitale può essere registrata continuamente quando il sistema è nello stato di registro; se non è necessario aggiungere ulteriori impronte digitali, attendere alcuni secondi.quando il database corrente è pieno, viene automaticamente salvato nel database successivo.)
1.2 Quando si torna al valore predefinito di fabbrica, premere il pulsante SET fino a udire il segnale "Di" lungo e
Musica, significa che l'operazione di inizializzazione ha avuto successo.

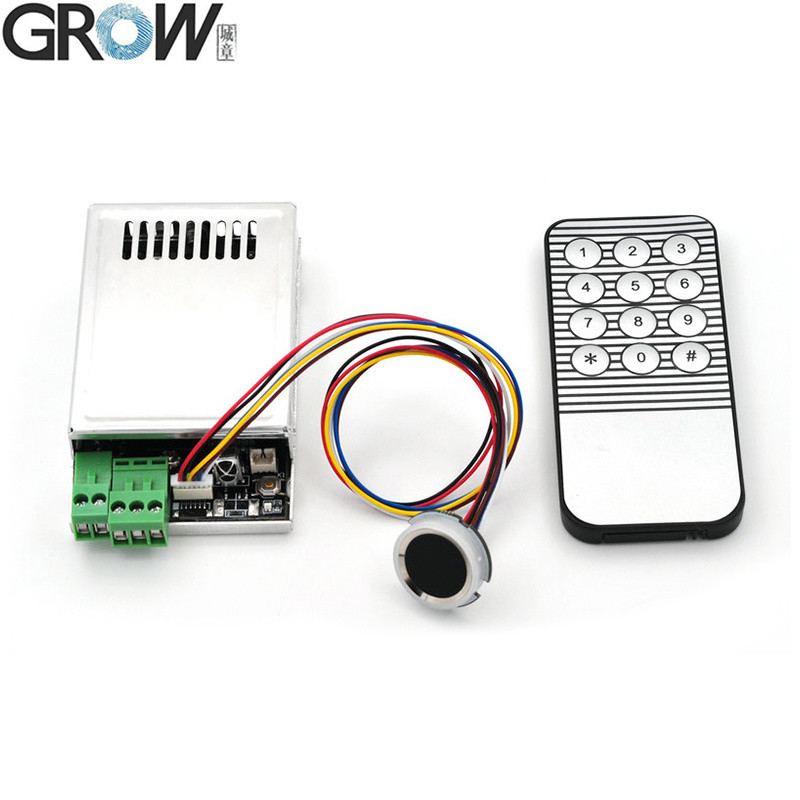

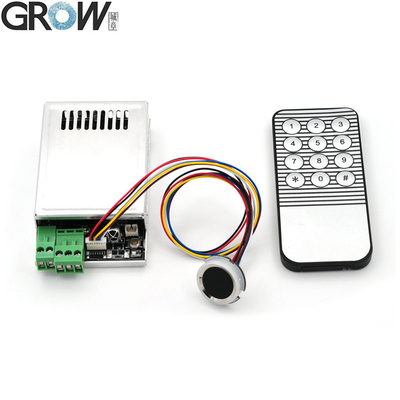

2Controllo a distanza:
Quando si utilizza il telecomando, toccare il modulo per svegliarsi per primo.
2.1 L'indicatore blu illuminato significa che la programmazione è indicata, la musica significa che l'operazione ha avuto successo.
Password predefinito: 123456, lunghezza della password: 6 cifre
2.2 Cambiare password:Premere *password*1*nuova password*nuova password#
2.3 Impronta digitale di registro:Premere *password*2*Database(1-5)#, Uscire dall'impronta digitale nello stato di registro quando si preme il pulsante * o si attende alcuni secondi.
Per esempio:Registrarsi nella banca dati 3: premere *password*2*3#
2.4. Elimina l' impronta digitale:Premere *password*3*Database(1-5)#
Per esempio:Cancellare nella banca dati 3: premere *password*3*3#
2.5. Impostazione dell' orario del relè in modalità jogging:Premere *password*4*Time ((0.5s-99s) #
Per esempio:Impostare 0,5s: premere *password*4*00#
Per esempio:Set 1s: Premere *password*4*01#
Per esempio:Set 5s: Premere *password*4*05#
Per esempio:Set 99s: premere * password * 4 * 99 #
2.6. Impostazione della modalità di lavoro:
Jog Mode: Premere *password*5*1#
Modalità di accensione: Premere *password*5*2#
Modalità di blocco automatico:
2.7. Selezione della modalità di standby:
Modalità di attesa Attiva:
Modalità di attesa disattivata: premere *password*6*1#
2.8Torna in modalità fabbrica:Premere *password*7*password#
2.9. Password Usando:Premere * password e relè chiuso, # e relè aperto
Nota: Qualsiasi impronta digitale può essere utilizzata allo stato di fabbrica, ma la funzione sarà invalidata dopo la registrazione dell'impronta digitale.

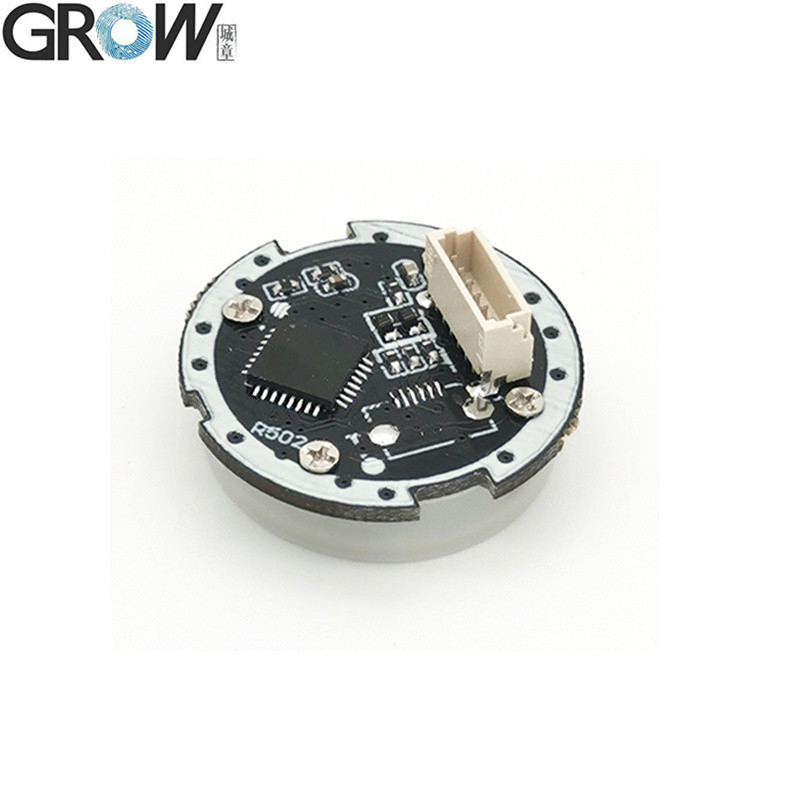

R502-A Specificazioni
| Modello |
R502-A |
| Tipo |
Modulo di impronte digitali capacitive |
| Interfaccia |
UART ((TTL) |
| Risoluzione |
508 DPI |
| Voltaggio |
CC 3,3 V |
| Capacità delle impronte digitali |
200 |
| Matrice di rilevamento |
192*192 pixel |
| Corrente di lavoro |
20 mA |
| Corrente in standby |
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA |

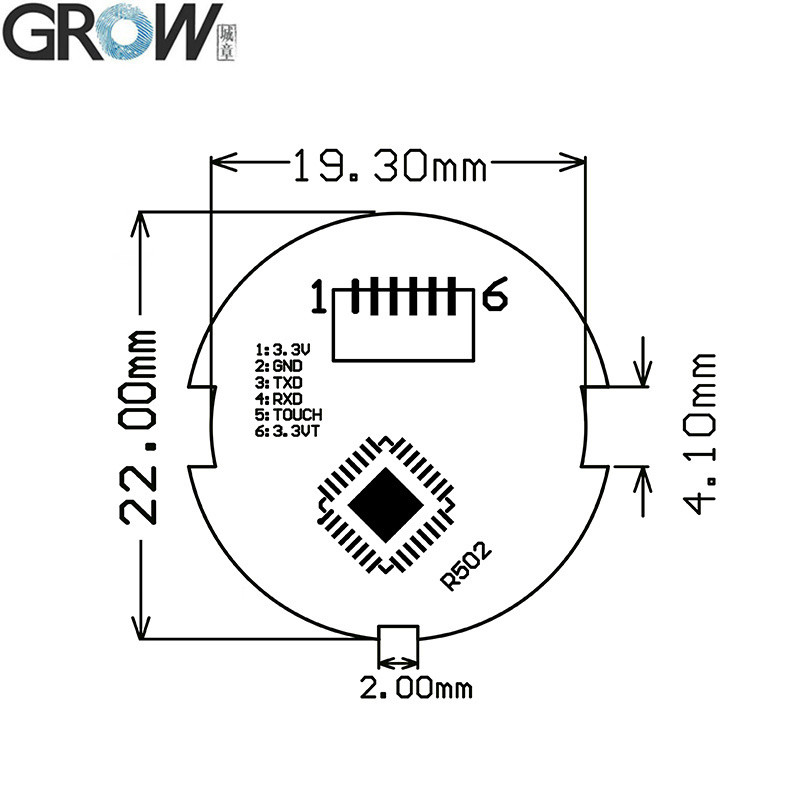

| Dimensione esterna del modulo di impronte digitali |
Diametro 22 mm |
| Dimensione interna del modulo delle impronte digitali |
Diametro 19,5 (mm) |
| Altezza del modulo delle impronte digitali |
5 mm |
| Area di raccolta effettiva |
Diametro 15,5 (mm) |
| Collegamento |
MX1.0-6Pin |
| Controllo LED |
- Sì. |

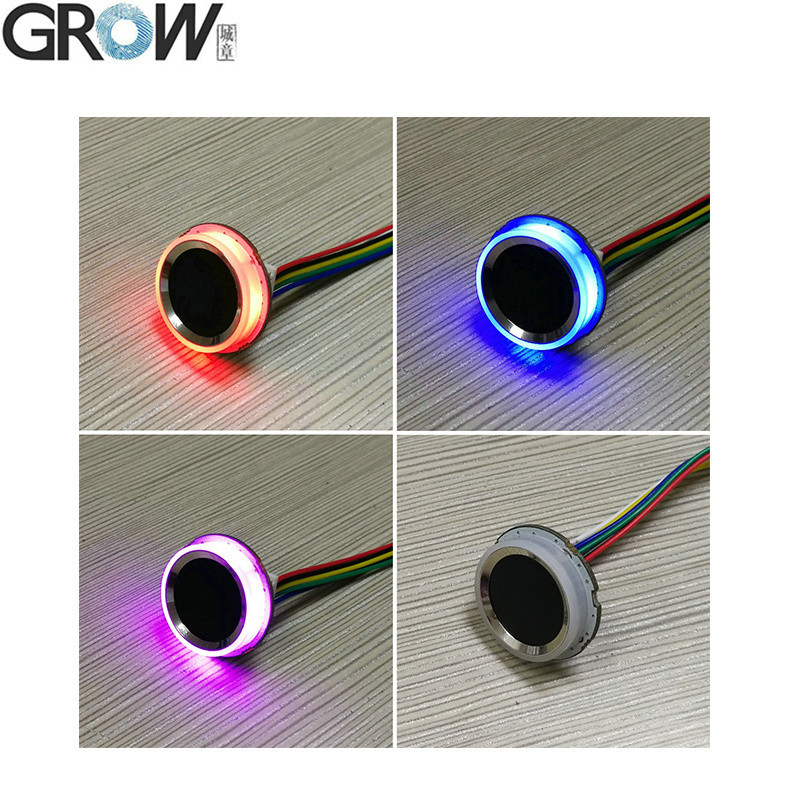

| Colore LED |
Viola, Blu e Rosso |
| Velocità di scansione |
< 0,2 secondi |
| Velocità di verifica |
< 0,3 secondi |
| Metodo di corrispondenza |
1:1; 1:N |
| RFR |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente di lavoro |
-20C --- 60C |
| Umidità di lavoro |
10-85% |
| Capacità antistatica |
15 KV |
| Intensità della resistenza all'abrasione |
1 milione di volte |
| Relazione di velocità di comunicazione (UART): |
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps) |
Documenti
·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente
R502-A Visualizzazione video del programma di prova su Youtube:
https://youtu.be/8w_bkgwTabE
