Parametri tecnici
DC10-30V, Uscita relè, Modalità Jog (0.5s-99s)/Modalità Accensione/Modalità Autobloccante.
Gestito tramite pulsante SET o telecomando (aggiungere/cancellare impronte digitali a diversi tre database, cambiare tempo relè e così via)
·Alimentazione: DC10V--30V
·Corrente di standby:<40mA
·Uscita: Relè (Corrente massima: 10A)
·Capacità impronte digitali: 200 pezzi
·Funzione relè: Modalità Jog (0.5s-99s)/Modalità Accensione/Modalità Autobloccante
Istruzioni per l'uso
1. Pulsante SET:
1.1 Premere brevemente il pulsante SET, il sistema entra nello stato di registrazione e la spia lampeggia velocemente, premere più volte per ogni impronta digitale, la registrazione dell'impronta digitale ha successo quando si sente la musica.
L'impronta digitale può essere registrata continuamente quando il sistema è nello stato di registrazione; se non è necessario aggiungere altre impronte digitali, attendere qualche secondo. (Per impostazione predefinita, verrà salvata nel database delle impronte digitali 1, quando il database corrente è pieno, viene automaticamente salvata nel database successivo.)
1.2 Quando si torna alle impostazioni di fabbrica, premere il pulsante SET fino a sentire un lungo segnale acustico "Di" e
musica, significa che l'operazione di inizializzazione è riuscita

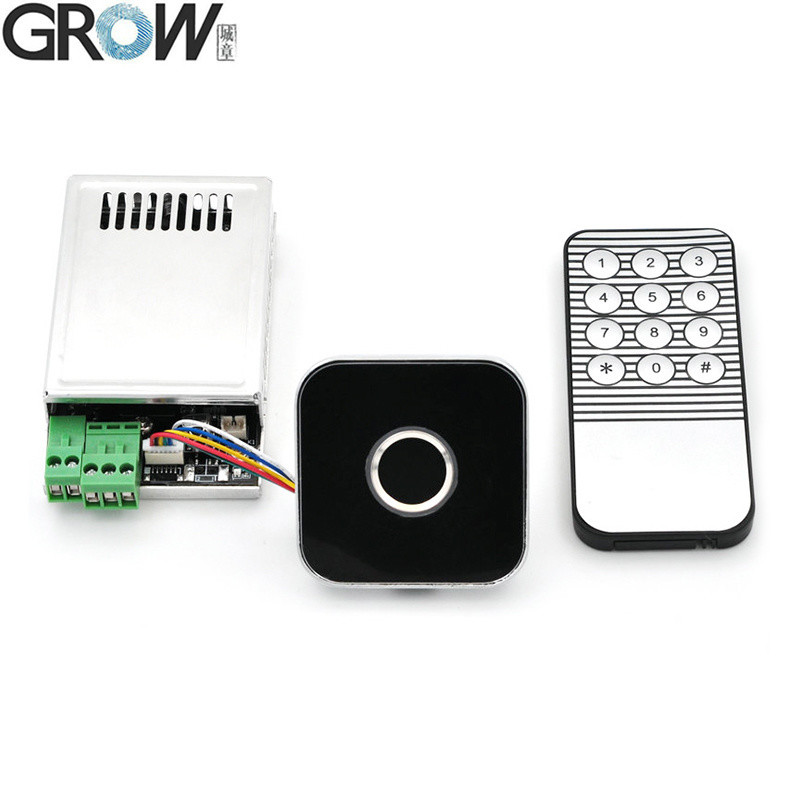

2. Telecomando:
Quando si utilizza il telecomando, toccare prima il modulo per riattivarlo.
2.1 L'indicatore blu acceso significa in stato di programmazione, la musica significa che l'operazione è riuscita
Password predefinita: 123456, lunghezza password: 6 numeri
2.2 Cambia password: Premere *password*1*nuova password*nuova password#
2.3 Registra impronta digitale: Premere *password*2*Database(1-5)# ,Uscita dallo stato di registrazione dell'impronta digitale quando si preme il pulsante * o si aspetta qualche secondo.
Esempio: Registra nel Database 3: Premere *password*2*3#
2.4. Cancella impronta digitale: Premere *password*3*Database(1-5)#
Esempio: Cancella nel Database 3: Premere *password*3*3#
2.5. Impostazione del tempo del relè in modalità jog: Premere *password*4*Tempo(0.5s-99s)#
Esempio: Imposta 0.5s: Premere *password*4*00#
Esempio: Imposta 1s: Premere *password*4*01#
Esempio: Imposta 5s: Premere *password*4*05#
Esempio: Imposta 99s: Premere *password*4*99#
2.6. Impostazione della modalità di lavoro:
Modalità Jog: Premere *password*5*1#
Modalità Accensione: Premere *password*5*2#
Modalità Autobloccante: Premere *password*5*3#
2.7. Selezione della modalità standby:
Modalità Standby On: Premere *password*6*0#
Modalità Standby Off: Premere *password*6*1#
2.8. Torna alla modalità di fabbrica: Premere *password*7*password#
2.9. Utilizzo della password: Premere *password e il relè si chiude, premere # e il relè si apre
Nota: Qualsiasi impronta digitale può essere utilizzata nello stato di fabbrica, ma la funzione non sarà valida dopo la registrazione dell'impronta digitale.
Specifiche R502-AW
| Modello |
R502-AW |
| Tipo |
Modulo impronte digitali capacitivo |
| Interfaccia |
UART(TTL) |
| Risoluzione |
508 DPI |
| Voltaggio |
DC 3.3V |
| Capacità impronte digitali |
200 |
| Array di rilevamento |
192*192 pixel |
| Corrente di lavoro |
20mA |
| Corrente di standby |
Voltaggio standby tattile tipico: 3.3V, Corrente media: 2uA |

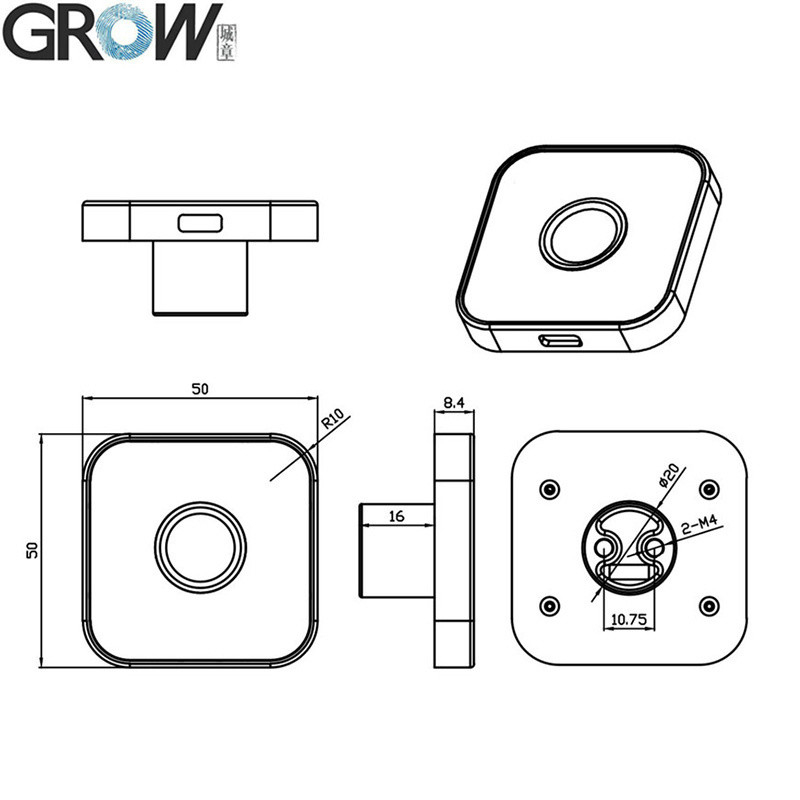

| Dimensione esterna del modulo impronte digitali |
50*50*8.4 (mm) |
| Area di raccolta effettiva |
Diametro 15.5 (mm) |
| Materiale dell'involucro |
Lega di zinco |
| Scheda di controllo di connessione |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |

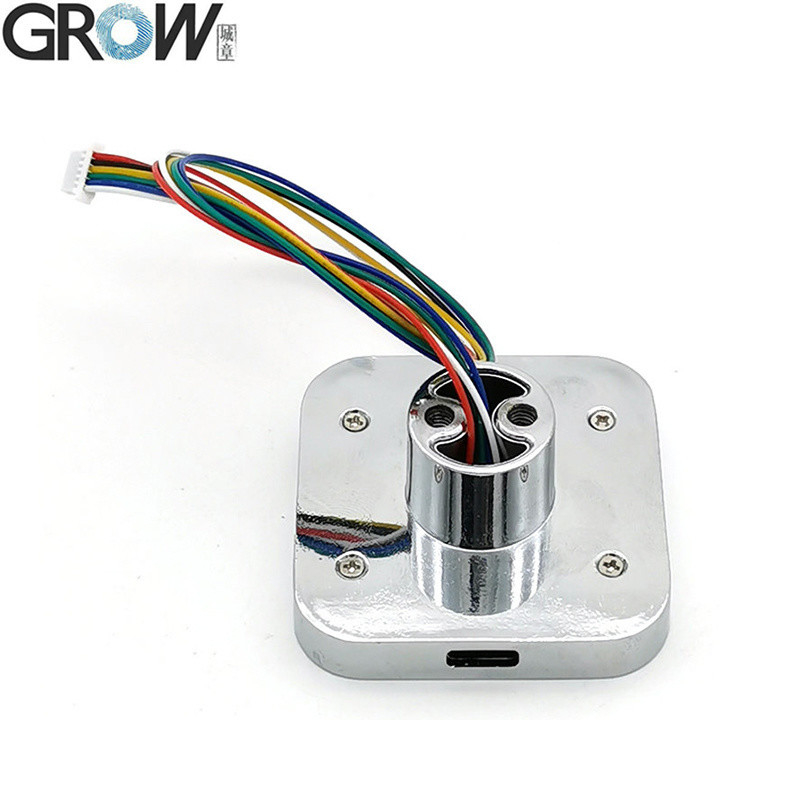

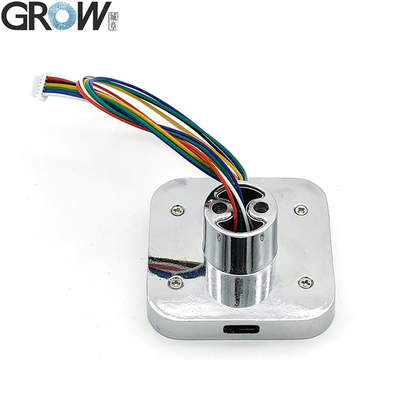

| Connettore |
SH1.0-6Pin |

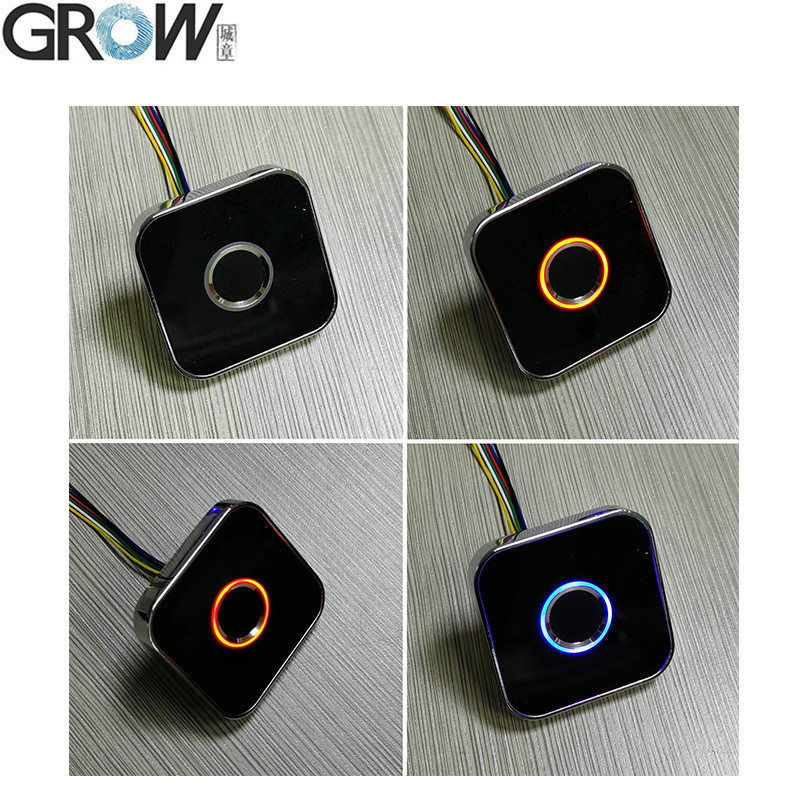

| Controllo LED |
SÌ |
| Colore LED |
Viola, Blu e Rosso |
| Velocità di scansione |
< 0.2 secondi |
| Velocità di verifica |
< 0.3 secondi |
| Metodo di corrispondenza |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Ambiente di lavoro |
-20C ---60C |
| Umidità di lavoro |
10-85% |
| Capacità antistatica |
15KV |
| Intensità di resistenza all'abrasione |
1 milione di volte |
| Velocità di trasmissione delle comunicazioni (UART): |
(9600 × N) bps dove N = 1 ~ 12 (predefinito N = 6, ovvero 57600bps) |
File
·Fornire File SDK di riferimento gratuiti per Arduino, Android, .Net, Windows e così via.
·Fornire manuale utente
Video dimostrativo del programma di test R502-AW su Youtube:
https://youtu.be/Q82Zg4iFHOA
