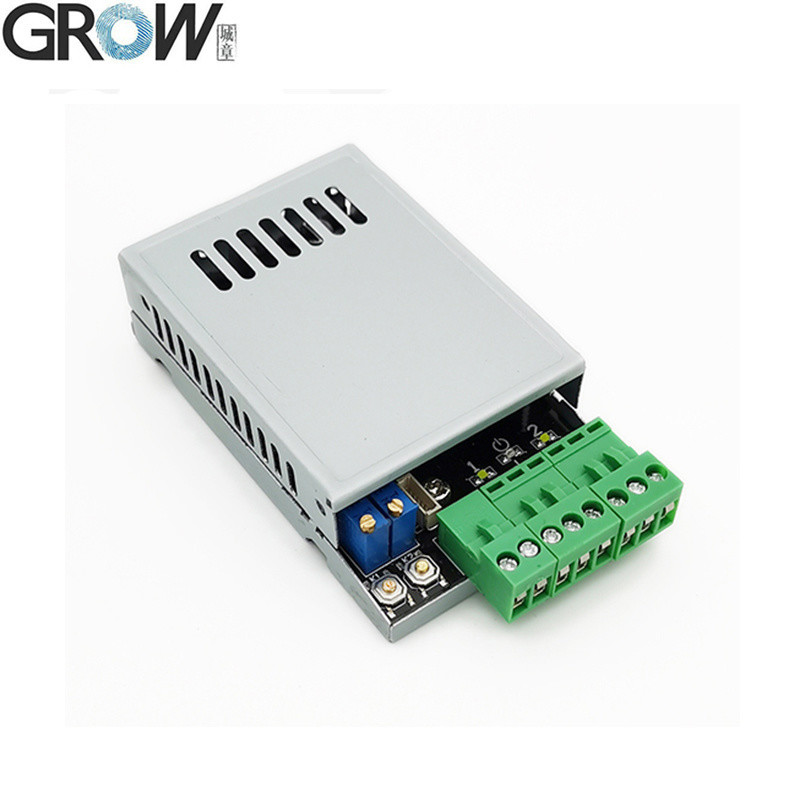

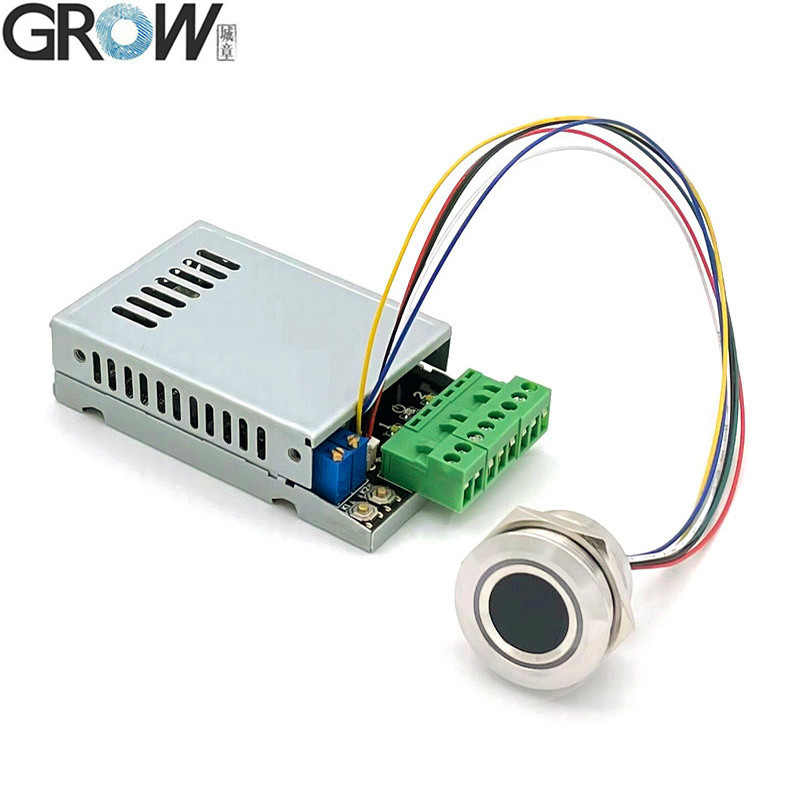

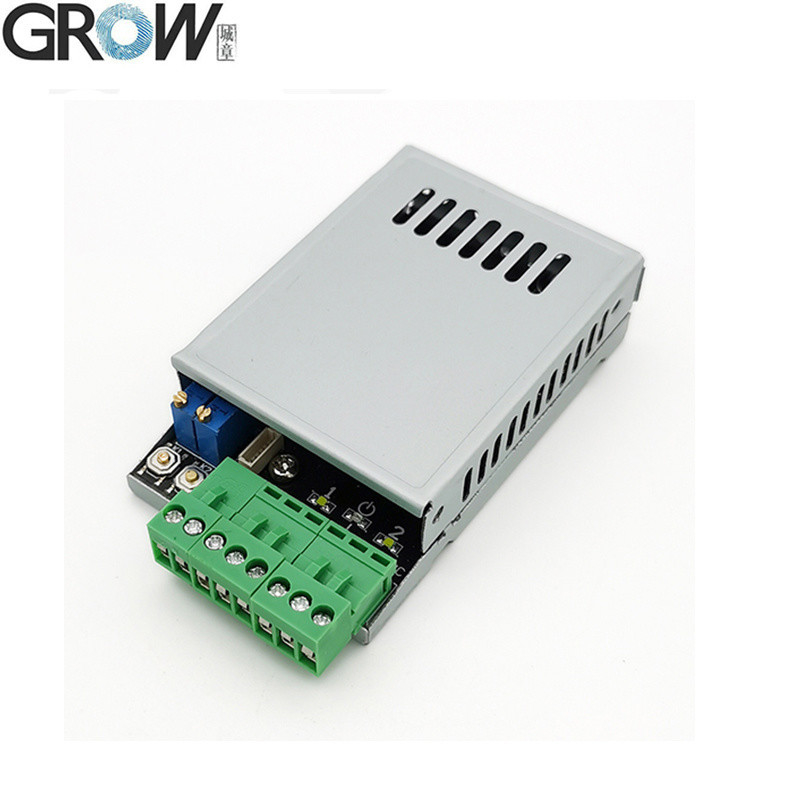

GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente

GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
Informazioni di base
Luogo di origine: Cina
Certificazione: CE
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: K220+R503 schermo: Come immagine
Interfaccia di comunicazione: RS232 Capacità delle impronte digitali: 200
Fornitore di energia: DC 10V-24V Corrente in standby: <10ma>
output: Relay ((Corrente massima:10A) Pacchetto di trasporto: pacchetto standard del cartone dell'esportazione
Specificità: Fonte di alimentazione: DC 10V-24V Marchio: Crescere
Origine: Cina Codice S.A.: 8471609000
Capacità di alimentazione: 5000 Servizio vocale: Senza servizio vocale
Orologio: Senza orologio Colore: Come immagine
Campioni: US$ 23,9 / pezzo 1 pezzo (Min.Order) Personalizzazione: Disponibile Richiesta personalizzata
Costi di spedizione: circa il costo della spedizione e il tempo di consegna stimato. Metodo di pagamento: Pagamento iniziale Pagamento completo
Moneta: US$ Restituzione e rimborso: È possibile richiedere il rimborso entro 30 giorni dal ricevimento dei prodotti.

Descrizione di prodotto

GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 0

Parametri tecnici

·Fonte di alimentazione:DC10V-24V
·Uscita:Relaio ((Corrente massima: 10A)
·Corrente in modalità stand-by: < 10mA
·Capacità delle impronte digitali: 200 pezzi
·Corrente in standby:6mA ((DC12V)
·Tempo di rilancio:0.5s-60s o più di 60s-Nella modalità di apertura normale premere il dito-relè aperto, premere di nuovo-relè chiuso.



Istruzioni operative

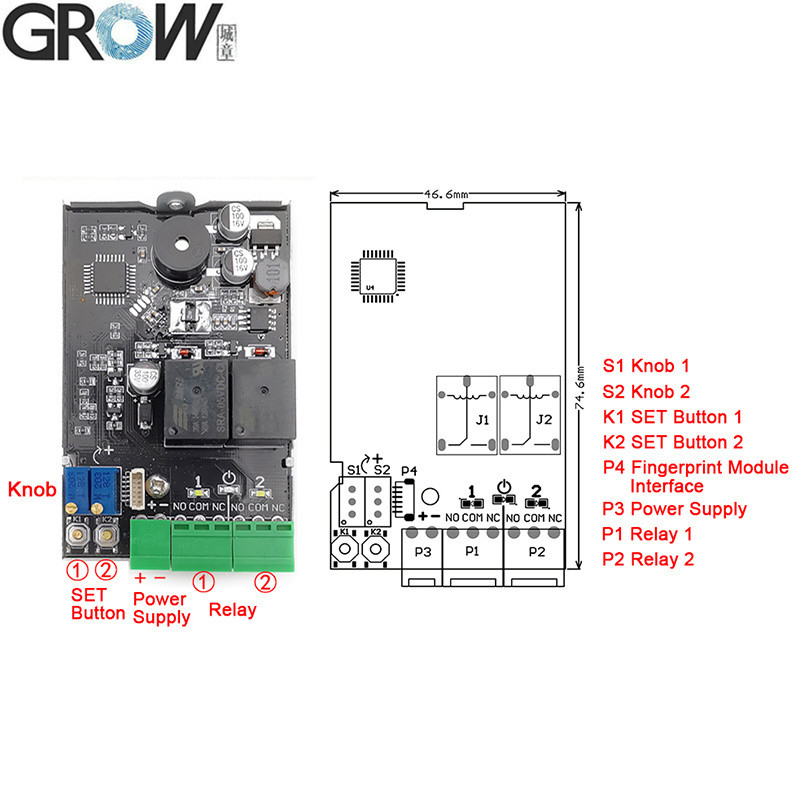

1.SET Button ((K1-K2)
1.1 Impronta digitale dell'amministratore del registro: premere il pulsante SET in breve tempo,sistema nello stato del registro dell'amministratore e lampada blu lampeggiante velocemente,mettere lo stesso dito con più volte nella zona di raccolta delle impronte digitali fino a quando l'udito di musica significa registrazione delle impronte digitali di successoLe impronte digitali possono essere registrate continuamente, se non è necessario aggiungere le impronte digitali, aspettare pochi secondi per uscire.

1.2 Cancellare l'impronta digitale:
1.2.1 Cancellare le impronte digitali della singola posizione del relè: premere a lungo il pulsante SET corrispondente, lampeggiare rapidamente la luce blu del segnale, udire un lungo segnale acustico "Di", allentare il dito,l'indicatore del relè si accende e si ascolta la musica, significa che questa posizione delle impronte digitali dell' amministratore e dell' utente viene cancellata;
1.2.2 Cancellare tutte le impronte digitali della posizione del relè ((Ritornare al valore predefinito di fabbrica):Prendi a lungo qualsiasi pulsante SET per sentire due volte il segnale acustico lungo "Di", allenta il dito,accendi tutte le luci di indicazione,significa che l'operazione di inizializzazione ha avuto successo- Torniamo al default di fabbrica.

2.Registrare l'impronta digitale dell'utente: premere l'impronta digitale dell'amministratore per circa 10 secondi fino a quando non si sente la musica e la luce blu lampeggia velocemente, significa che è possibile aggiungere l'impronta digitale dell'utente.Mettere lo stesso dito utente con più volte nell'area di raccolta delle impronte digitali fino a quando l'udito di musica significa registrazione delle impronte digitali di successo. L'impronta digitale può essere registrata continuamente. Se non è necessario aggiungere l'impronta digitale, attendere alcuni secondi per uscire. (Nota:La posizione di archiviazione dell'impronta digitale dell'utente dipende dalla posizione di archiviazione dell'impronta digitale dell'amministratore; se l'impronta digitale dell'amministratore è memorizzata nello stesso momento nel numero 1 e nel numero 2, l'impronta digitale dell'utente viene memorizzata nel numero 1 per impostazione predefinita.)

3.Eliminare l'impronta digitale dell'utente: premere l'impronta digitale dell'amministratore per circa 20 secondi fino a sentire "Di-" e musica, significa che le impronte digitali dell'utente in questa posizione vengono eliminate. (Nota:La posizione di cancellazione dell'impronta digitale dell'utente dipende dalla posizione di memorizzazione dell'impronta digitale dell'amministratoreSe le impronte digitali dell'amministratore sono memorizzate nello stesso momento nel numero 1 e nel numero 2, le impronte digitali dell'utente nel numero 1 verranno cancellate di default.)

4.Impostare il tempo di rilancio: ruotare S1 o S2 per impostare il tempo di chiusura del rilancio da 0,5 a 60 secondi.Relay azionato quando l'impronta digitale è stata passataIl relè è di uscita a contatto, segnale di interruttore, nessuna uscita di tensione.

5.Uso:Prendi il dito, il relè si chiude dopo il passaggio dell'impronta digitale e il tempo di chiusura è determinato da S1 o S2.


Nota:
1. tutte le luci di indicazione sono spente in stato di attesa e le luci sono accese in stato di funzionamento;
2.Se si vuole chiudere la luce di indicazione del modulo quando si è in modalità normalmente aperta, premere a lungo qualsiasi pulsante SET per sentire tre volte il segnale acustico lungo "Di".


K220 può essere utilizzato insieme al modulo di impronte digitali R502-A,R502-AW,R502-F,R503


R503 Specifiche

Modello R503
Tipo Modulo di impronte digitali capacitive
Interfaccia UART ((TTL)
Risoluzione 508 DPI
Voltaggio CC 3,3 V
Capacità delle impronte digitali 200
Matrice di rilevamento 192*192 pixel
Corrente di lavoro 20 mA
Corrente in standby Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA

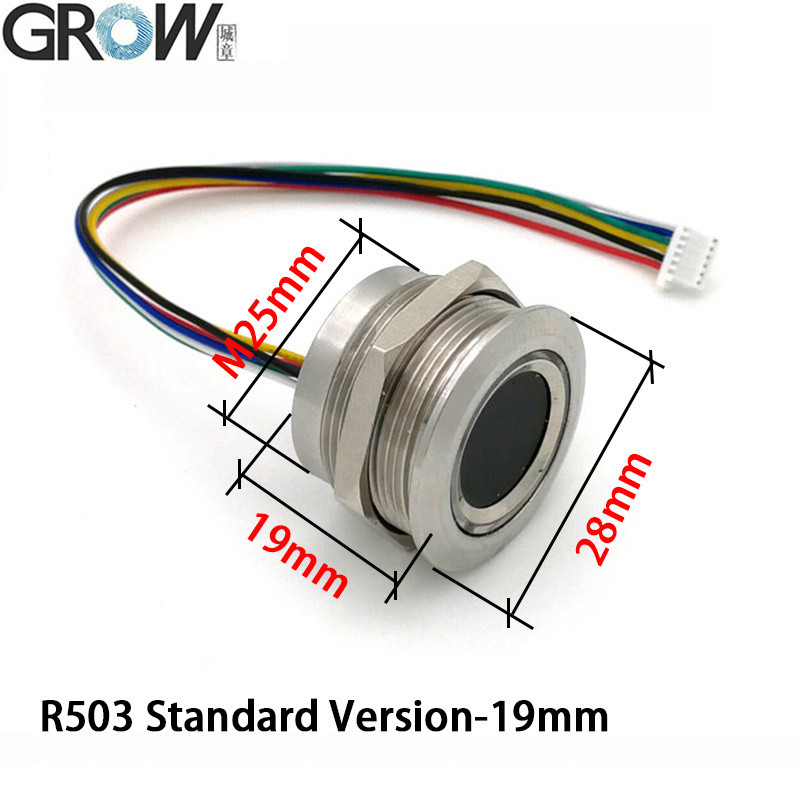

Dimensione esterna del modulo di impronte digitali Diametro 28 mm
Dimensione interna del modulo delle impronte digitali Diametro 23,5 mm
Altezza del modulo delle impronte digitali 19 mm
Area di raccolta effettiva Diametro 15,5 (mm)
Collegamento SH1.0-6Pin
Controllo LED - Sì.

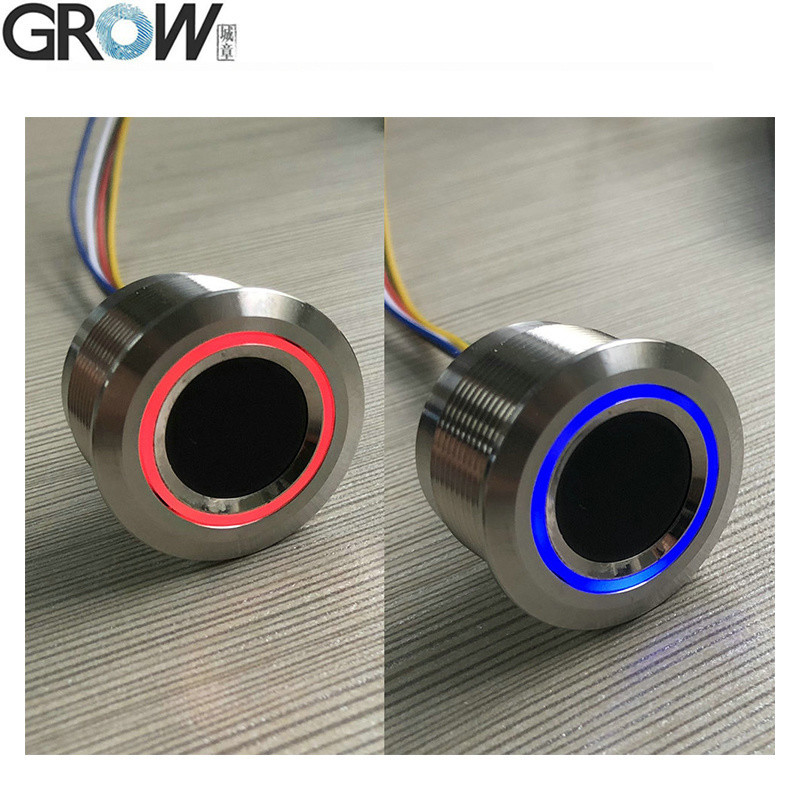

Colore LED Blu e rosso
Velocità di scansione < 0,2 secondi
Velocità di verifica < 0,3 secondi
Metodo di corrispondenza 1:1; 1:N
RFR ≤ 1%
FAR ≤ 0,001%
Ambiente di lavoro -20C --- 60C
Umidità di lavoro 10-85%
Capacità antistatica 15 KV
Intensità della resistenza all'abrasione 1 milione di volte
Relazione di velocità di comunicazione (UART): (9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps)




Documenti

·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente


K220 Operazione Video su Youtube:https://youtu.be/YQXeH9AGbco

Se avete bisogno di file SDK, vi preghiamo di contattarci.



GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 1GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 2GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 3GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 4GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 5GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 6
GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 7GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 8GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 9
GROW K220+R503 DC10-24V Due uscite di relè con scheda di controllo dell'accesso per l'amministratore/l'utente 10
