Casa > Prodotti> Controllo delle impronte digitali> GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto

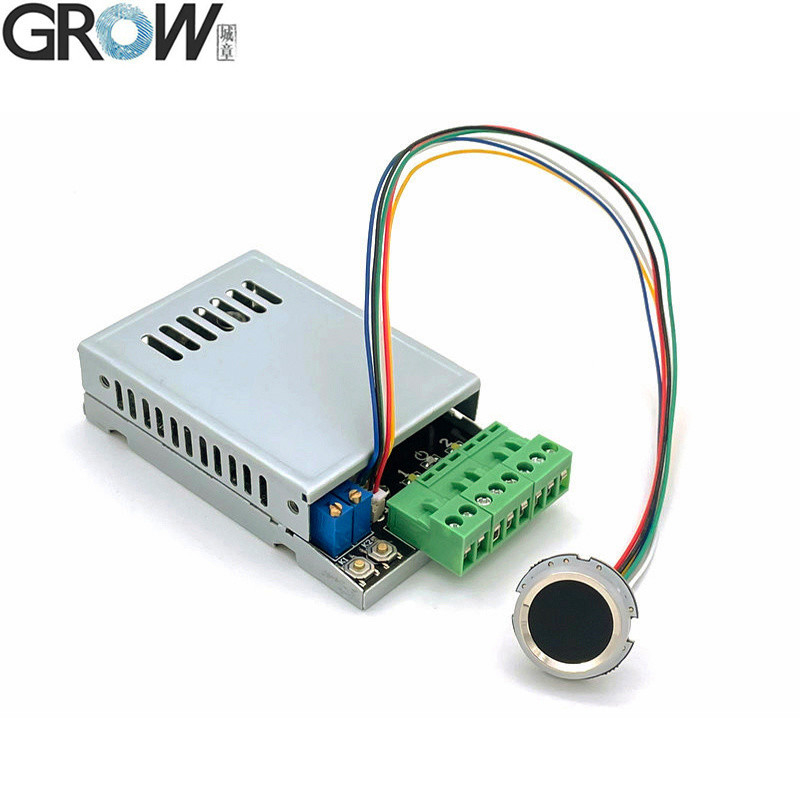

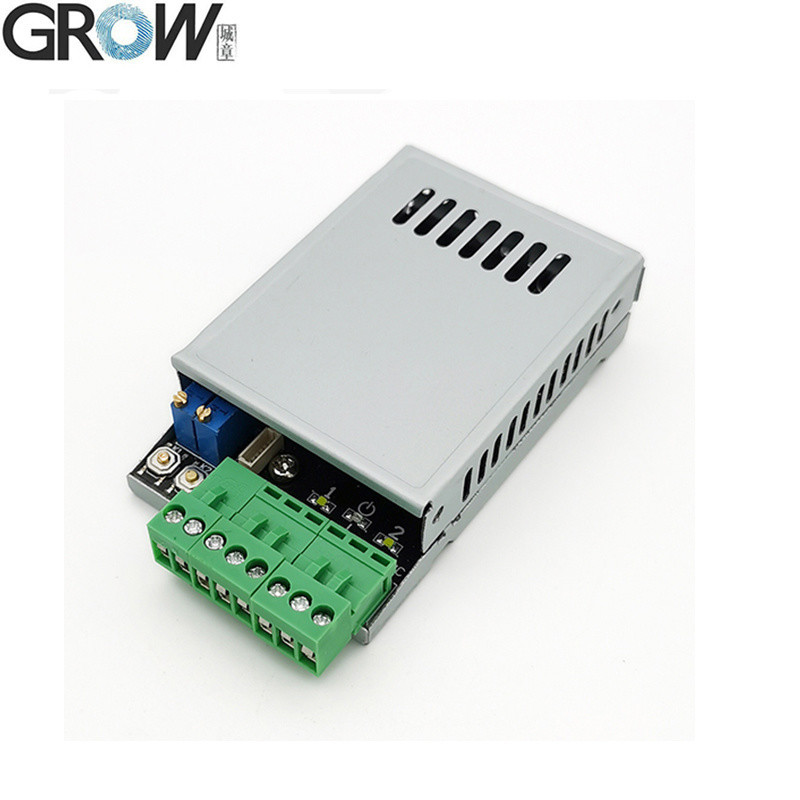

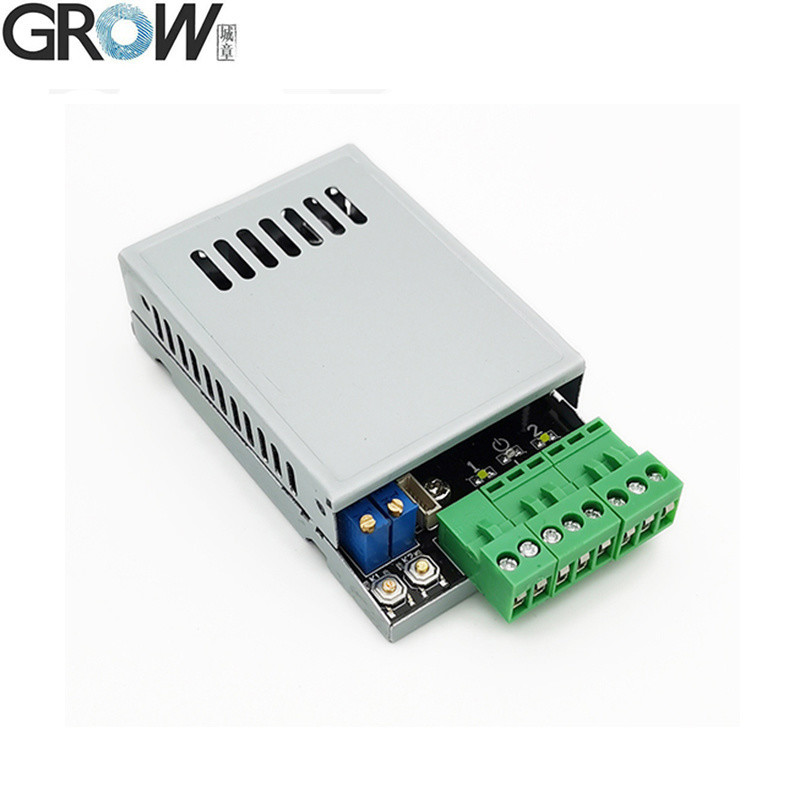

GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
Informazioni di base
Luogo di origine: Cina
Certificazione: CE
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000
Miglior prezzo Contattaci
Informazioni dettagliate
Numero modello.: K220+R502-A schermo: Come immagine
Interfaccia di comunicazione: RS232 Capacità delle impronte digitali: 200
alimentazione elettrica: DC 10V-24V Corrente in standby: <10ma>
Output: Relay ((Corrente massima:10A) Pacchetto di trasporto: pacchetto standard del cartone dell'esportazione
Specificità: Fonte di alimentazione: DC 10V-24V Marchio: Crescere
Origine: Cina Codice SA: 8471609000
Capacità di alimentazione: 5000 Servizio vocale: Senza servizio vocale
Orologio: Senza orologio Colore: Come immagine
Campioni: US$ 22,50/pezzo 1 pezzo (Min.Order) Personalizzazione: Disponibile Richiesta personalizzata
Costi di spedizione: circa il costo della spedizione e il tempo di consegna stimato. Metodo di pagamento: Pagamento iniziale Pagamento completo
Moneta: US$ Restituzione e rimborso: È possibile richiedere il rimborso entro 30 giorni dal ricevimento dei prodotti.
Evidenziare:

Modulo avanzato di controllo dell'accesso per impronte digitali

,

Lettore di impronte digitali avanzato

,

Modulo di controllo di accesso affidabile per le impronte digitali

Descrizione di prodotto

GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 0

Parametri Tecnici

·Alimentazione: DC10V--24V
·Corrente in modalità stand-by: <10mA
·Uscita: Relè (Corrente max: 10A)
·Capacità impronte digitali: 200 pezzi
·Tempo relè: 0.5s-60s o oltre 60s - In modalità normalmente aperto - premere il dito - relè aperto, premere di nuovo - relè chiuso


Istruzioni per l'uso

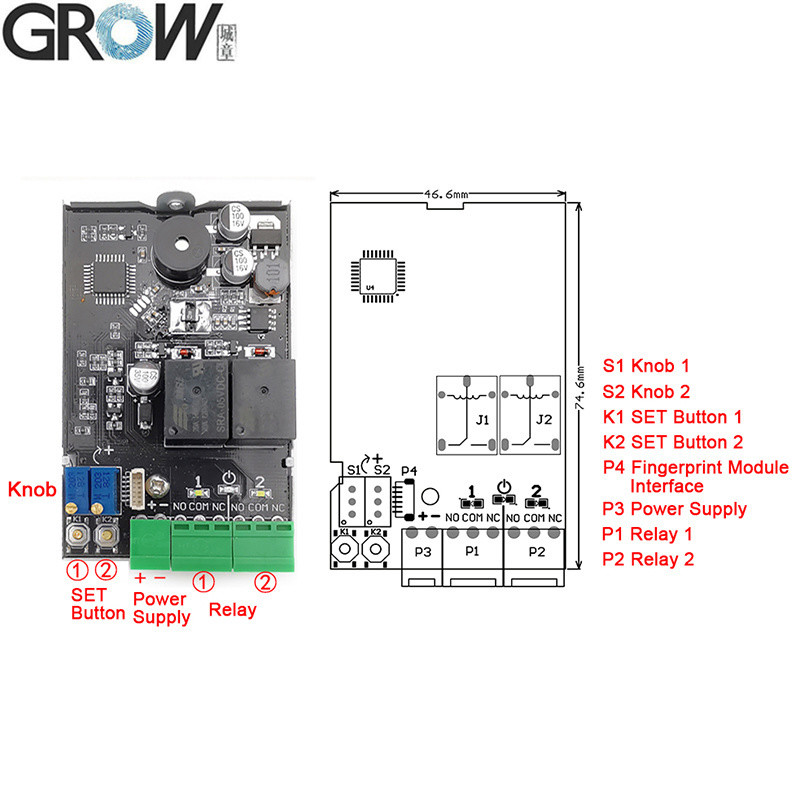

 1. Pulsante SET (K1-K2)
1.1 Registrazione impronta digitale amministratore: Premere brevemente il pulsante SET, il sistema entra nello stato di registrazione amministratore e la spia blu lampeggia velocemente, posizionare lo stesso dito più volte nell'area di acquisizione dell'impronta digitale fino a sentire la musica, significa che la registrazione dell'impronta digitale è avvenuta con successo. L'impronta digitale può essere registrata continuamente. Se non è necessario aggiungere impronte digitali, attendere qualche secondo per uscire.

1.2 Cancellazione impronta digitale:
1.2.1 Cancellazione impronte digitali singole posizioni relè: Premere a lungo il pulsante SET corrispondente, la spia blu lampeggia velocemente, sentire un lungo segnale acustico "Di", rilasciare il dito, la spia del relè si accende e sentire la musica, significa che questa posizione delle impronte digitali dell'amministratore e dell'utente è stata cancellata;
1.2.2 Cancellazione di tutte le impronte digitali delle posizioni relè (Ripristino delle impostazioni di fabbrica): Premere a lungo un qualsiasi pulsante SET per sentire due lunghi segnali acustici "Di", rilasciare il dito, tutte le spie si accendono, significa che l'operazione di inizializzazione è avvenuta con successo, ripristino delle impostazioni di fabbrica.

2. Registrazione impronta digitale utente: Premere l'impronta digitale dell'amministratore per circa 10 secondi fino a sentire la musica e la spia blu lampeggiare velocemente, significa che è possibile aggiungere l'impronta digitale dell'utente. Posizionare lo stesso dito dell'utente più volte nell'area di acquisizione dell'impronta digitale fino a sentire la musica, significa che la registrazione dell'impronta digitale è avvenuta con successo. L'impronta digitale può essere registrata continuamente. Se non è necessario aggiungere impronte digitali, attendere qualche secondo per uscire. (Nota: La posizione di memorizzazione dell'impronta digitale dell'utente dipende dalla posizione di memorizzazione dell'impronta digitale dell'amministratore; Se l'impronta digitale dell'amministratore è memorizzata in No.1 e No.2 contemporaneamente, l'impronta digitale dell'utente verrà memorizzata in No.1 per impostazione predefinita.)

3. Cancellazione impronta digitale utente: Premere l'impronta digitale dell'amministratore per circa 20 secondi fino a sentire "Di-" e la musica, significa che le impronte digitali dell'utente in questa posizione sono state cancellate. (Nota: La posizione di cancellazione dell'impronta digitale dell'utente dipende dalla posizione di memorizzazione dell'impronta digitale dell'amministratore. Se l'impronta digitale dell'amministratore è memorizzata in No.1 e No.2 contemporaneamente, le impronte digitali dell'utente in No.1 verranno cancellate per impostazione predefinita.)

4. Impostazione del tempo del relè: Ruotare S1 o S2 per impostare il tempo di chiusura del relè da 0.5 a 60 secondi. Quando supera i 60 secondi, sarà nello stato normalmente aperto normalmente chiuso, il relè si attiva quando l'impronta digitale viene superata, e poi il relè si rilascia quando l'impronta digitale viene superata di nuovo, il relè si attiva e si rilascia ciclicamente. Il relè è un'uscita a contatto, segnale di commutazione, nessuna uscita di tensione.

5. Utilizzo: Premere il dito, il relè si chiude dopo che l'impronta digitale è stata superata e il tempo di chiusura è determinato da S1 o S2.


Nota:
1. Tutte le spie sono spente in stato di standby e le luci sono accese in stato di funzionamento;
2. Se si desidera spegnere la spia del modulo in modalità normalmente aperto, premere a lungo un qualsiasi pulsante SET per sentire tre lunghi segnali acustici "Di". Ripetere questa azione per aprire.


K220 può essere utilizzato insieme ai moduli di impronte digitali R502-A, R502-AW, R502-F, R503


Specifiche R502-A

Modello R502-A
Tipo Modulo impronte digitali capacitivo
Interfaccia UART(TTL)
Risoluzione 508 DPI
Tensione DC 3.3V
Capacità impronte digitali 200
Array di rilevamento 192*192 pixel
Corrente di funzionamento 20mA
Corrente di standby Tensione di standby tattile tipica: 3.3V, Corrente media: 2uA

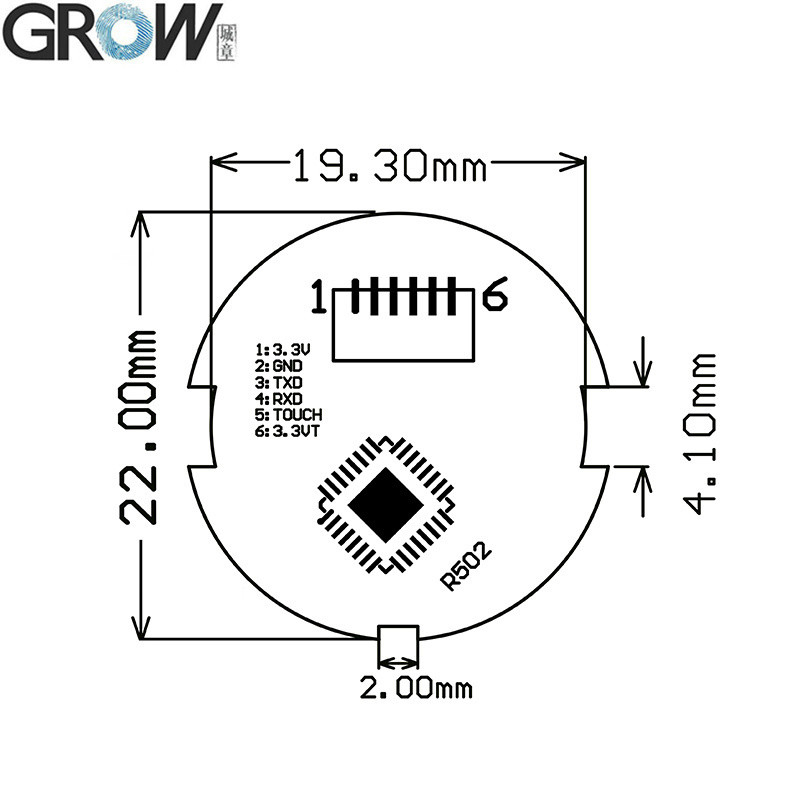

Dimensioni esterne del modulo impronte digitali Diametro 22 (mm)
Dimensioni interne del modulo impronte digitali Diametro 19.5 (mm)
Altezza del modulo impronte digitali 5 (mm)
Area di acquisizione effettiva Diametro 15.5 (mm)
Connettore SH1.0-6Pin
Controllo LED SÌ

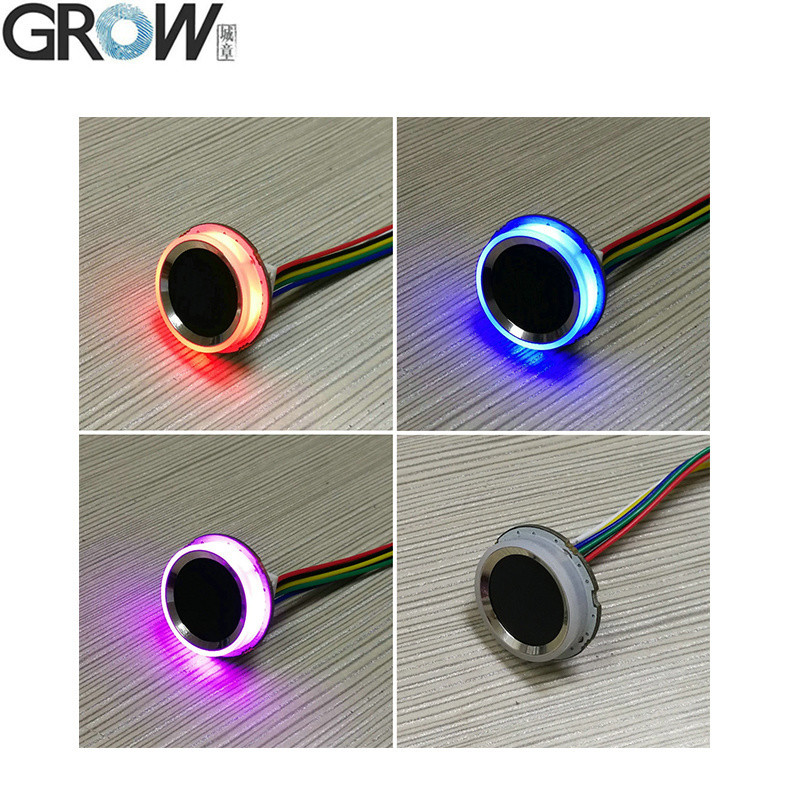

Colore LED Viola, Blu e Rosso
Velocità di scansione < 0.2 secondi
Velocità di verifica < 0.3 secondi
Metodo di corrispondenza 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
Ambiente di lavoro -20C ---60C
Umidità di lavoro 10-85%
Capacità antistatica 15KV
Resistenza all'abrasione 1 milione di volte
Velocità di trasmissione delle comunicazioni (UART): (9600 × N) bps dove N = 1 ~ 12 (default N = 6, ie 57600bps)


File

·Fornire file SDK di riferimento gratuiti per Arduino, Android, .Net, Windows e così via.
·Fornire manuale utente


Video operativo K220 su Youtube: https://youtu.be/YQXeH9AGbco

Se hai bisogno di file SDK, contattaci.



GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 1GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 2GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 3GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 4GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 5GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 6
GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 7GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 8
GROW K220+R502-A DC10-24V Scheda di Controllo Accessi con Impronte Digitali Amministratore/Utente con Due Uscite Relè 0.5s-60s-Relè Normalmente Aperto 9
