GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Informazioni di base
Luogo di origine: Cina
Certificazione: CE
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: KR501 schermo: Come immagine
Interfaccia di comunicazione: RS232 Capacità delle impronte digitali: 20
Fornitore di energia: CC 3,7-10V output: 1 secondo, 3.3V-500mA
Corrente di stand-by per la scheda di controllo: 2.5-7ua,valore tipico: 3ua Corrente di lavoro: 40-250mA,valore tipico: 45mA

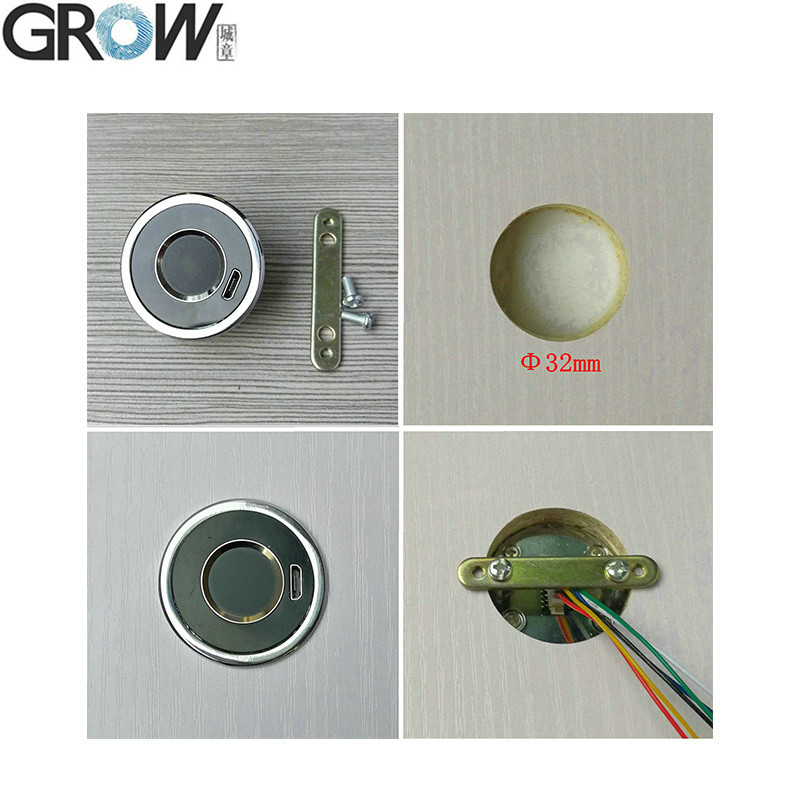

Dimensione: Diametro 36 mm Pacchetto di trasporto: pacchetto standard del cartone dell'esportazione
Specificità: Fonte di alimentazione: CC 3,7-10V Marchio: Crescere
Origine: CINESE Codice S.A.: 8471609000
Capacità di alimentazione: 5000 Dimensione del pacchetto: 13.00cm * 8.00cm * 9.00cm
Peso lordo del pacchetto: 0.100kg Servizio vocale: Senza servizio vocale
Orologio: Senza orologio Colore: Come immagine
Campioni: US$ 6,5/pezzo 1 pezzo. Personalizzazione: Disponibile Richiesta personalizzata
Costi di spedizione: circa il costo della spedizione e il tempo di consegna stimato. Metodo di pagamento: Pagamento iniziale Pagamento completo
Moneta: US$ Restituzione e rimborso: È possibile richiedere il rimborso entro 30 giorni dal ricevimento dei prodotti.
Evidenziare:

3.3V Pannello di controllo delle impronte digitali

,

3Modulo di scansione delle impronte digitali a.3V

,

Pannello di controllo delle impronte digitali ad alto livello di uscita

Descrizione di prodotto

GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 0

Parametri tecnici

DC3.7-10V, uscita ad alto livello, uscita:1 secondo, 3.3V-500mA

·Capacità di impronte digitali: 20
·Tensione di lavoro: CC 3,7-10V
·Corrente in standby (esclusa l'apparecchiatura esterna): 2,5-7 uA valore tipico: 3 uA
·Corrente di lavoro (esclusa l'attrezzatura esterna): 40-250mA
·Uscita: 1 secondo, 3.3V-500mA
·Alarme di bassa tensione: ≤ 4,8V

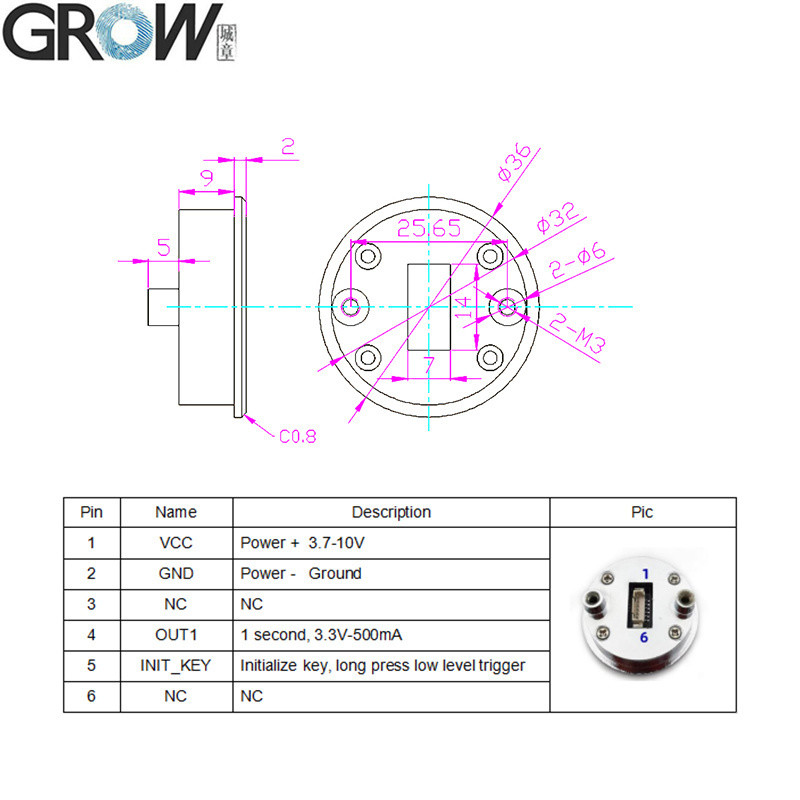

Definizione del pin:
Pin Nome Descrizione
1 VCC Potenza +3.7-10V
2 GND Potenza - Terreno
3 NC NC
4 OUT1 1 secondo, 3.3V-500mA
5 INIT_KEY Tastiera di inizializzazione, pressione lunga sul grilletto a basso livello.
6 NC NC


Istruzioni operative

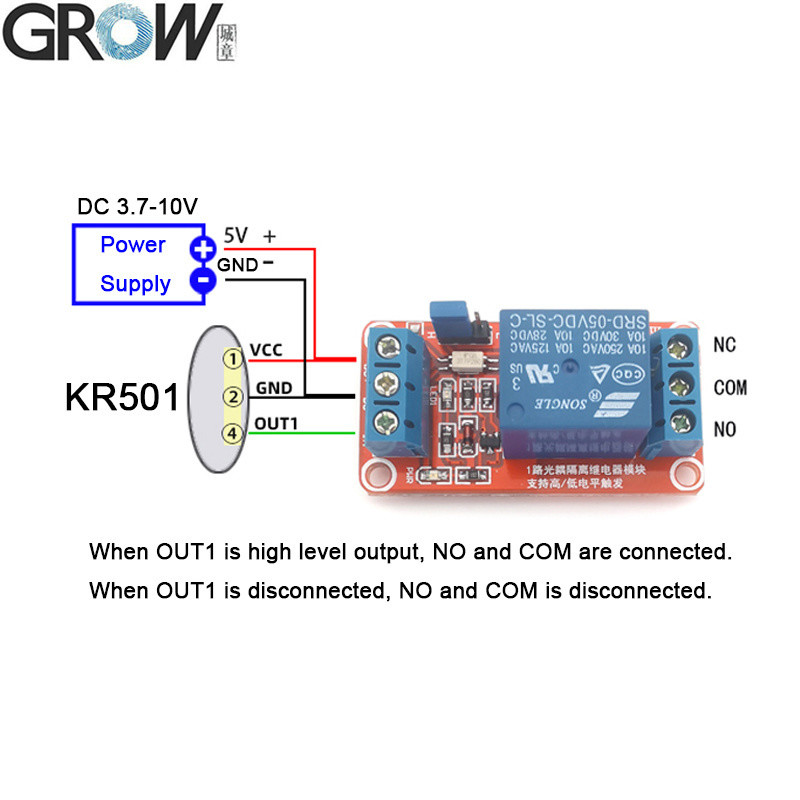

Dopo aver passato l'impronta digitale, il pin OUT1 emette un segnale con una tensione di 3,3 V e una corrente di 500 ma per 1 secondo.

1- Impronta digitale registrata:Premere a lungo l'impronta digitale registrata ((Nello stato iniziale premere qualsiasi impronta digitale), fino a quando la luce indicativa blu si accende e l'udito di musica, significa il sistema in stato di registro,premere il dito con più volte nella zona di raccolta delle impronte digitali, ogni pressione hanno "di" suono, fino a quando ascoltare la musica significa registrazione di impronte digitali di successo.Aspetta qualche secondo..
Nota:In stato di inizializzazione, deve registrare più di 2 impronte digitali corrette per la prima volta, poi il sistema può essere rimosso dallo stato di inizializzazione.

2. Elimina l'impronta digitale ((Ritorno allo stato di inizializzazione):
2.1 Premere a lungo l'impronta digitale registrata, fino a quando non si accende la luce rossa, significa che tutte le impronte digitali vengono cancellate e tornano allo stato di inizializzazione.
2.2 Utilizzare il pin INIT_KEY. In stato di attesa, effettuare la connessione a terra del pin INIT_KEY, fino a quando l'indicatore rosso non si accende, sentire il suono "Di", disconnettere la connessione a terra, l'indicatore diventa verde,significa che tutte le impronte digitali vengono cancellate e tornano allo stato di inizializzazione.




GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 1
GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 2GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 3GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 4GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 5GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 6GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 7

GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 8GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 9GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 10
GROW KR501 Output di alto livello DC3.3-10V Fingerprint Control Board con modulo di impronte digitali per il sistema di controllo dell'accesso 11
