DC3.3-10V Fingerprint Control Board Output di alto livello

DC3.3-10V Fingerprint Control Board High Level Output Convenient

Informazioni di base

Luogo di origine:	Cina
Certificazione:	CE

Quantità di ordine minimo:	1
Imballaggi particolari:	Cartucce
Tempi di consegna:	Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento:	T/T, Paypal
Capacità di alimentazione:	5000

Miglior prezzo Contattaci

Informazioni dettagliate

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Capacità delle impronte digitali:	20
Power Supply:	DC 3.7-10V	Prodotto:	1 secondo, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Corrente di lavoro:	40-250mA,valore tipico: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Specificità:	Fonte di alimentazione: CC 3,7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Colore:	Come immagine
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Personalizzazione:	Disponibile Richiesta personalizzata
Shipping Cost:	about shipping cost and estimated delivery time.	Metodo di pagamento:	Pagamento iniziale Pagamento completo
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Evidenziare:	3.3V Pannello di controllo delle impronte digitali , 3Modulo di scansione delle impronte digitali a.3V , Pannello di controllo delle impronte digitali ad alto livello di uscita

Descrizione di prodotto

Grow KR501 Modulo di controllo delle impronte digitali ad alto livello DC3.3-10V

Parametri tecnici

DC3.7-10V, uscita ad alto livello, uscita:1 secondo, 3.3V-500mA

·Capacità di impronte digitali: 20

·Tensione di lavoro: CC 3,7-10V

·Corrente in standby (esclusa l'apparecchiatura esterna): 2,5-7 uA valore tipico: 3 uA

·Corrente di lavoro (esclusa l'attrezzatura esterna): 40-250mA

·Uscita: 1 secondo, 3.3V-500mA

·Alarme di bassa tensione: ≤ 4,8V

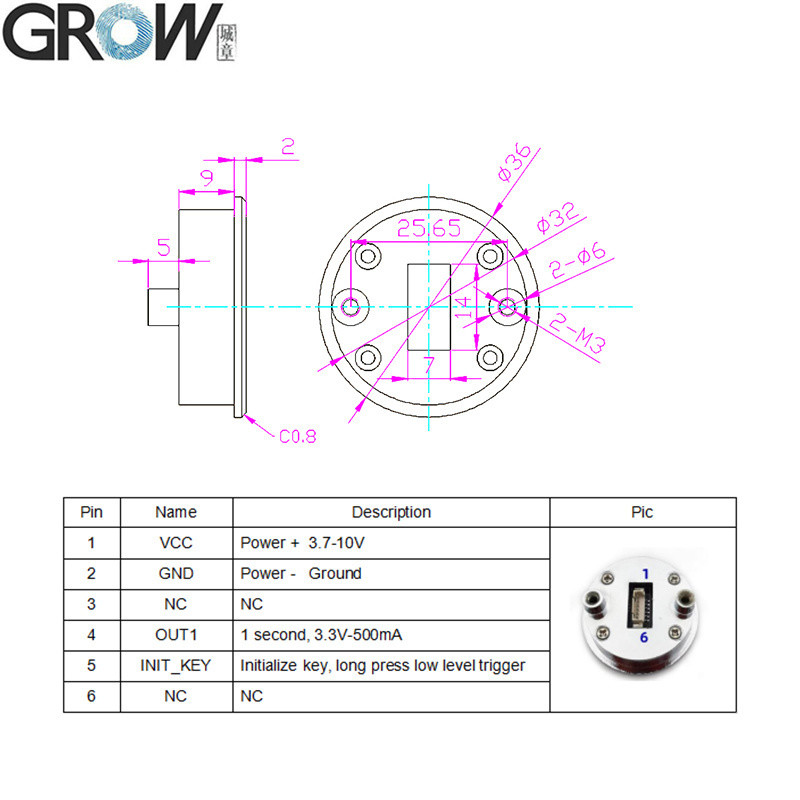

Definizione del pin:

Pin	Nome	Descrizione
1	VCC	Potenza +3.7-10V
2	GND	Potenza - Terreno
3	NC	NC
4	OUT1	1 secondo, 3.3V-500mA
5	INIT_KEY	Tastiera di inizializzazione, pressione lunga sul grilletto a basso livello.
6	NC	NC

Istruzioni operative

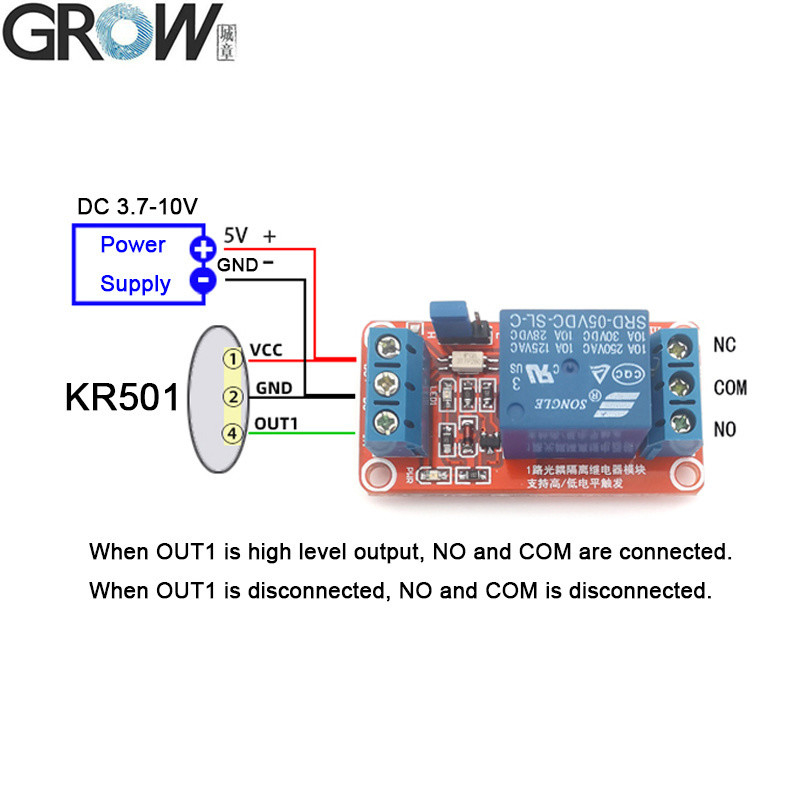

Dopo aver passato l'impronta digitale, il pin OUT1 emette un segnale con una tensione di 3,3 V e una corrente di 500 ma per 1 secondo.

1- Impronta digitale registrata:Premere a lungo l'impronta digitale registrata ((Nello stato iniziale premere qualsiasi impronta digitale), fino a quando la luce indicativa blu si accende e l'udito di musica, significa il sistema in stato di registro,premere il dito con più volte nella zona di raccolta delle impronte digitali, ogni pressione hanno "di" suono, fino a quando ascoltare la musica significa registrazione di impronte digitali di successo.Aspetta qualche secondo..

Nota:In stato di inizializzazione, deve registrare più di 2 impronte digitali corrette per la prima volta, poi il sistema può essere rimosso dallo stato di inizializzazione.

2. Elimina l'impronta digitale ((Ritorno allo stato di inizializzazione):

2.1 Premere a lungo l'impronta digitale registrata, fino a quando non si accende la luce rossa, significa che tutte le impronte digitali vengono cancellate e tornano allo stato di inizializzazione.

2.2 Utilizzare il pin INIT_KEY. In stato di attesa, effettuare la connessione a terra del pin INIT_KEY, fino a quando l'indicatore rosso non si accende, sentire il suono "Di", disconnettere la connessione a terra, l'indicatore diventa verde,significa che tutte le impronte digitali vengono cancellate e tornano allo stato di inizializzazione.
