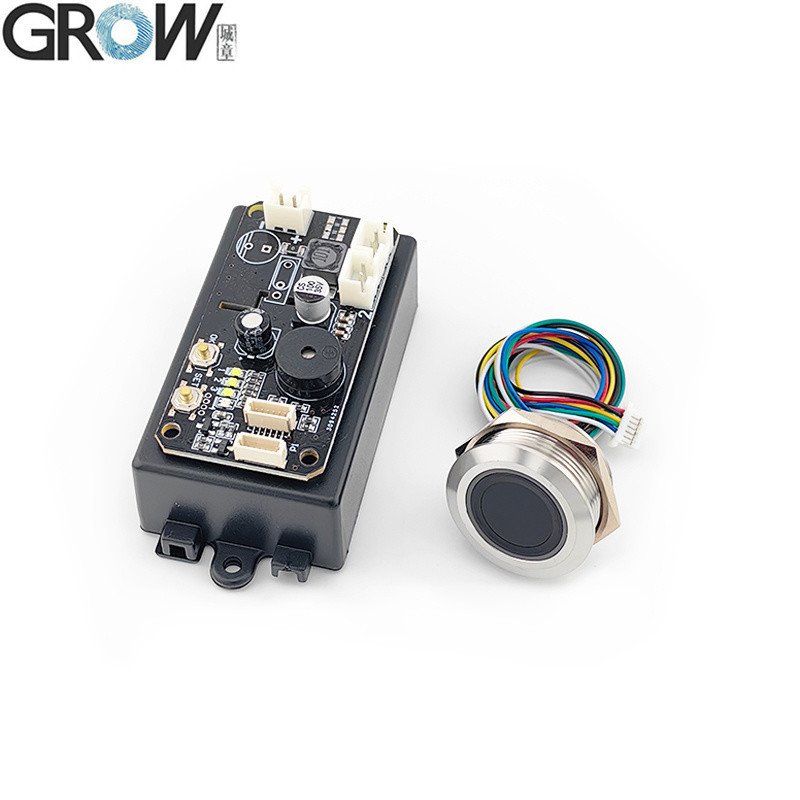

GROW KS220-S+R558 DC12V due relè Fingerprint Access Control Board con auto blocco/accensione/Jog Mode con amministratore/utente

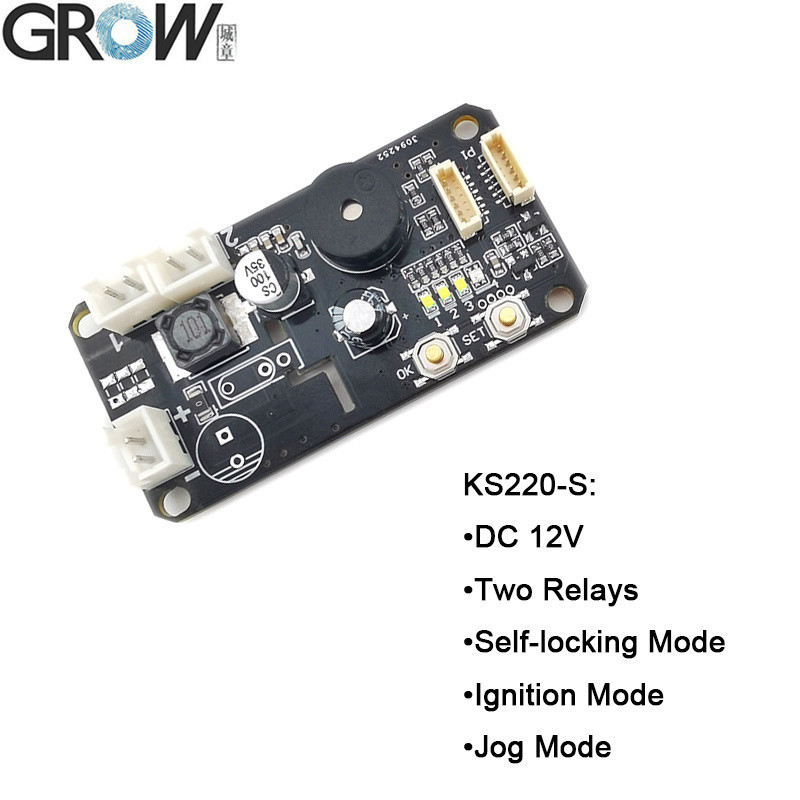

KS220-S Parametri Tecnici
Parametro tecnico:
·Alimentazione: DC 12V
·Corrente in standby: 25uA
·Capacità impronte digitali:
·Impronte digitali amministratore: 10 pezzi

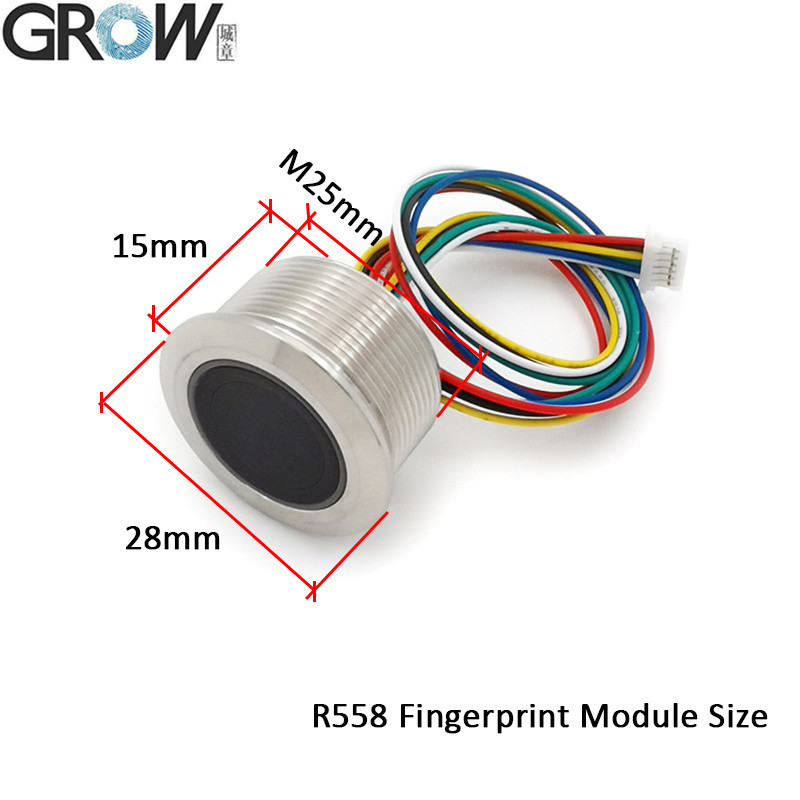

·Impronte digitali utente: R503/R502-F: 190 pezzi    R558/R558S: 110 pezzi
·Uscita: Relè
·Modalità relè: Modalità autobloccante, Modalità accensione, Modalità jog

Suggerimenti utili:

Se è necessario collegarsi con auto, moto, e necessita di un prodotto ad alta sicurezza, si consiglia di scegliere R503, R502-F.

La differenza tra KS220-S e KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

Istruzioni per l'uso di KS220-S

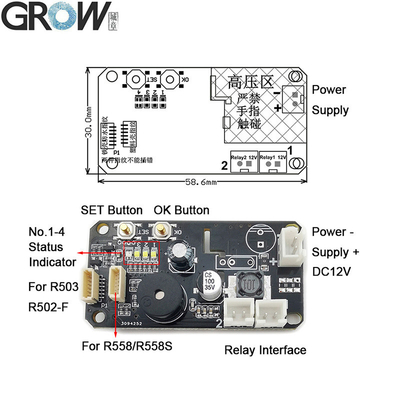

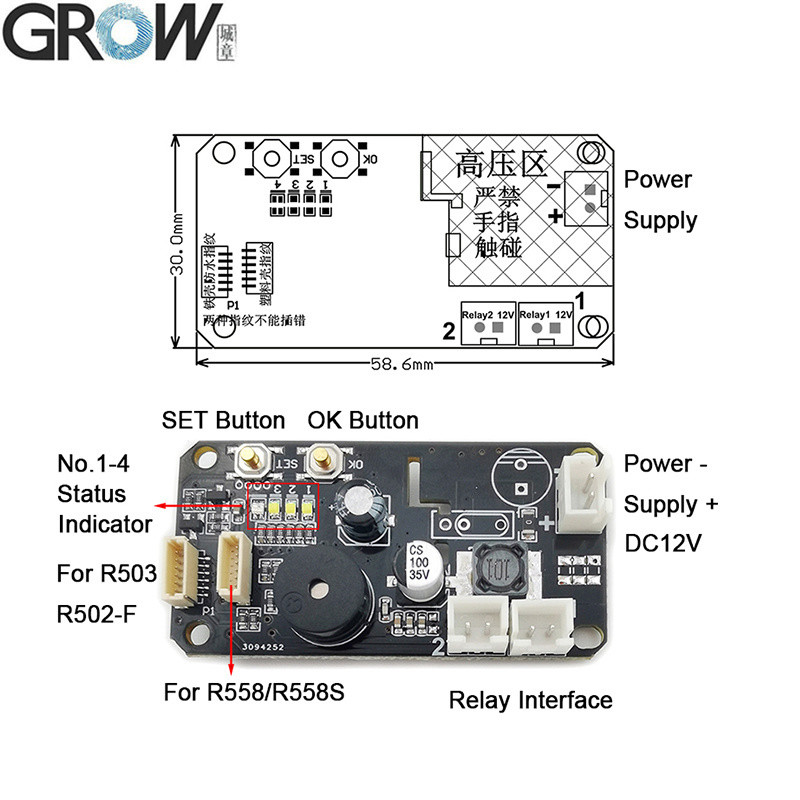

(Nello stato di funzionamento di fabbrica, il relè n. 1 in modalità autobloccante, il relè n. 2 in modalità accensione.)
1. Registra l'impronta digitale dell'amministratore:Premere brevemente il pulsante SET, l'indicatore di stato n. 4 mostra il blu, quindi premere il pulsante OK per confermare, ora il LED del modulo impronte digitali lampeggia, posizionare la stessa impronta digitale dell'amministratore più volte nell'area di raccolta delle impronte digitali fino a sentire la musica significa che la registrazione dell'impronta digitale è riuscita. L'impronta digitale può essere registrata continuamente e può registrare 10 impronte digitali dell'amministratore; se non è necessario aggiungere altre impronte digitali, attendere qualche secondo per uscire. Se l'amministratore è completamente registrato, uscirà automaticamente dallo stato di registrazione dell'amministratore dopo aver sentito "DiDiDi". Inizierà a registrare l'impronta digitale dell'utente se si preme di nuovo il pulsante SET. L'impronta digitale dell'amministratore non ha la funzione di sblocco, viene utilizzata solo per registrare o cancellare l'impronta digitale. L'impronta digitale dell'amministratore mostra un LED ad anello viola, l'impronta digitale dell'utente mostra un LED ad anello blu.

2. Registra l'impronta digitale dell'utente:Premere l'impronta digitale dell'amministratore fino a quando il modulo mostra la luce blu dell'indicatore e si sente la musica, significa che è possibile aggiungere l'impronta digitale dell'utente. Posizionare lo stesso dito utente più volte nell'area di raccolta delle impronte digitali fino a sentire la musica significa che la registrazione dell'impronta digitale è riuscita. L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registrazione; se non è necessario aggiungere altre impronte digitali, attendere qualche secondo.

3. Elimina l'impronta digitale dell'utente:Premere l'impronta digitale dell'amministratore fino a quando il modulo mostra la luce rossa dell'indicatore e si sente il segnale acustico "DiDiDi" e la musica, significa che le impronte digitali dell'utente sono state eliminate.

4. Ripristina le impostazioni di fabbrica:Premere brevemente il pulsante SET più e più volte, fino a quando l'indicatore di stato NO.4 mostra il rosso, quindi premere a lungo il pulsante OK fino a quando il modulo impronte digitali mostra la luce rossa dell'indicatore lampeggiare velocemente e si sente la musica significa che l'operazione di inizializzazione è riuscita.

5. Come usare il relè 1:Premere brevemente l'impronta digitale dell'utente registrato. Il modulo impronte digitali mostra la luce verde.

6. Come usare il relè 2:Premere a lungo l'impronta digitale dell'utente registrato. Il modulo impronte digitali mostra la luce blu.

Nota:
1. Qualsiasi impronta digitale può essere utilizzata nello stato di fabbrica, ma la funzione non sarà valida dopo che l'impronta digitale è stata registrata.
