Casa > Prodotti> Controllo delle impronte digitali> Modulo di sensori di impronte digitali a corrente continua 12V per Arduino 120/200 Capacità

Modulo di sensori di impronte digitali a corrente continua 12V per Arduino 120/200 Capacità

DC 12V Fingerprint Sensor Module For Arduino 120/200 Capacity

Informazioni di base

Luogo di origine:	Cina
Certificazione:	CE

Quantità di ordine minimo:	1
Imballaggi particolari:	Cartucce
Tempi di consegna:	Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento:	T/T, Paypal
Capacità di alimentazione:	5000

Miglior prezzo Contattaci

Informazioni dettagliate

Numero modello.:	KS220-S+R558	Screen:	as Picture
Interfaccia di comunicazione:	TTL232	Fingerprint Capacity:	200 or 120
Fornitore di energia:	12V di corrente continua	Stand-by Current for Control Board:	25ua
Output:	Relay	Transport Package:	Standard Export Carton Package
Specificità:	Fornitore di alimentazione: 12V CC	Marchio:	Crescere
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.150kg	Voice Service:	Without Voice Service
Orologio:	Senza orologio	Color:	as Picture
Campioni:	15 dollari/pezzo 1 pezzo.	Customization:	Available \| Customized Request
Costi di spedizione:	circa il costo della spedizione e il tempo di consegna stimato.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Restituzione e rimborsi:	È possibile richiedere il rimborso entro 30 giorni dal ricevimento dei prodotti.
Evidenziare:	Modulo per il sensore di impronte digitali 12V per Arduino , 12V k202 pannello di controllo delle impronte digitali , 200 Capacità k202 pannello di controllo delle impronte digitali

Descrizione di prodotto

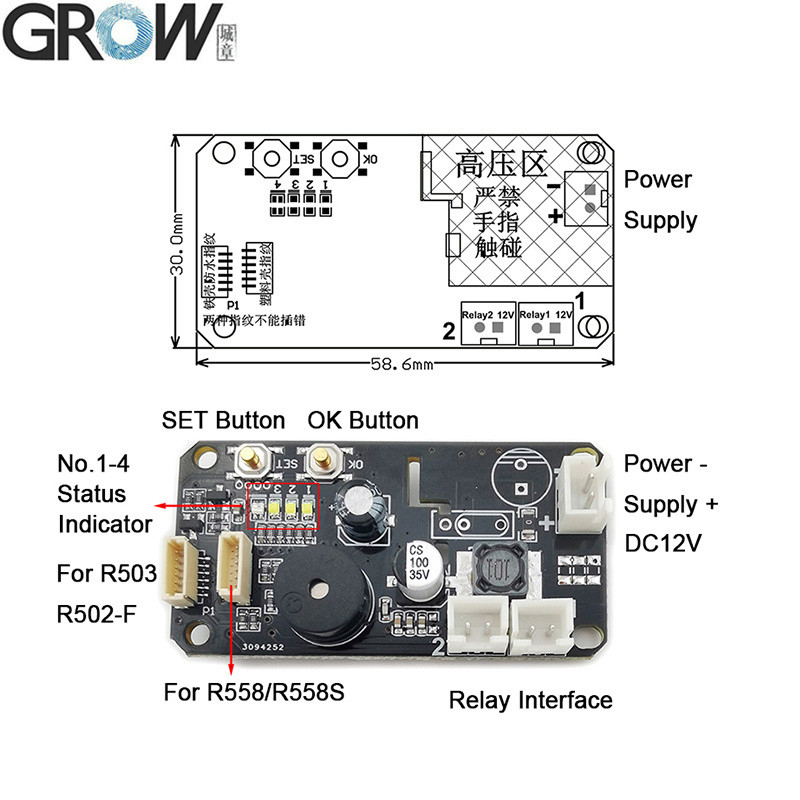

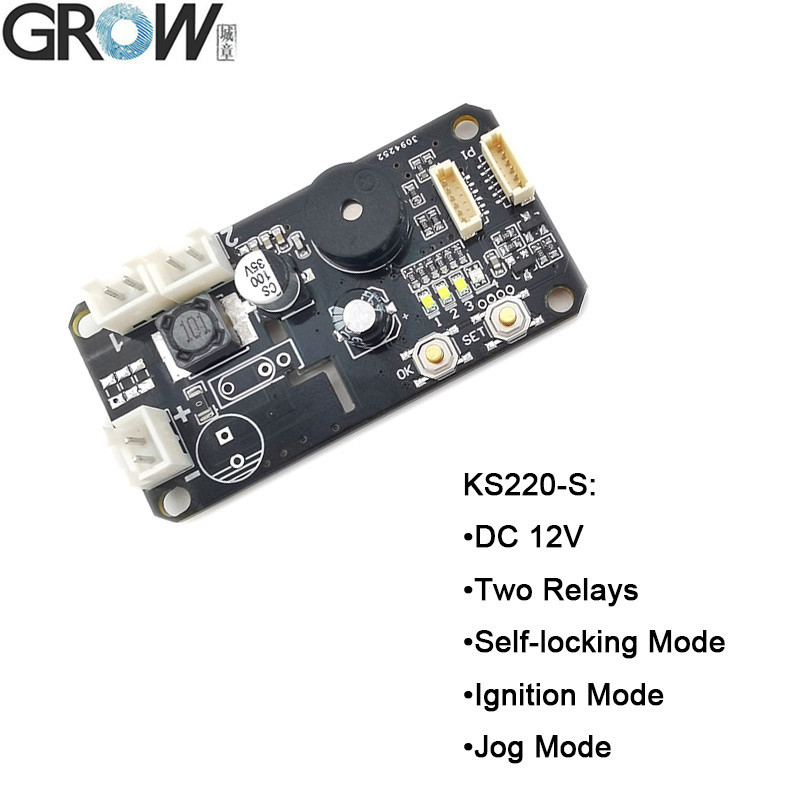

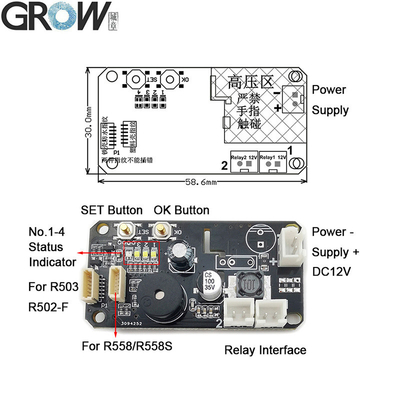

KS220-S+R558 DC12V Fingerprint Control Board 2 Relai Funzione amministratore/utente Autoloccaggio/Jog/Modo di accensione

Parametri tecnici KS220-S
Parametro tecnico:
·Fonte di alimentazione: 12V CC
·Corrente in standby: 25uA
·Capacità delle impronte digitali:
·Impronta digitale dell'amministratore: 10 pezzi
·Impronta digitale dell'utente: R503/R502-F:190 pezzi R558/R558S:110 pezzi
·Output: Relay
·Modo relè: modalità di blocco automatico, modalità di accensione, modalità jog
DC12V, uscita da 2 relè, impronta digitale dell'amministratore/utente, modalità jog, modalità autobloccaggio, modalità accensione

La differenza tra KS220-S e KS220-L:
KS220-S: DC12V, 25uA
KS220-L: DC30-75V, 3,5 mA

Istruzione operativa KS220-S
(Nello stato di funzionamento in fabbrica, il relè n. 1 in modalità di autoblocco, il relè n. 2 in modalità di accensione).
1.Impronta digitale dell' amministratore del registro:Premere brevemente il pulsante SET, l'indicatore di stato n.4 mostra blu, quindi premere il pulsante OK per confermare, ora il modulo di impronte digitali lampeggia LED,mettere lo stesso dito dell'amministratore con più volte nell'area di raccolta delle impronte digitali fino all'ascolto di musica significa registrazione delle impronte digitali di successo. L'impronta digitale può essere registrata continuamente e può registrare 10 pezzi di impronta digitale dell'amministratore; se non è necessario aggiungere ulteriori impronte digitali, aspettare alcuni secondi per uscire.Se l'amministratore è completamente registrato, si uscirà automaticamente dallo stato di registrazione dell'amministratore dopo aver sentito "DiDiDi". Si inizierà a registrare le impronte digitali dell'utente se si preme nuovamente il pulsante SET.L'impronta digitale dell'amministratore non ha funzione di sblocco., utilizzato solo per registrare o cancellare le impronte digitali.

2Impronta digitale dell'utente registrato:Premere l'impronta digitale dell'amministratore fino a quando il modulo mostra la luce blu e sente la musica, significa che può aggiungere l'impronta digitale dell'utente.Mettere lo stesso dito utente con più volte nell'area di raccolta delle impronte digitali fino a quando l'udito di musica significa registrazione delle impronte digitali di successo.L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registro; se non è necessario aggiungere ulteriori impronte digitali, attendere alcuni secondi.

3. Cancella l' impronta digitale dell' utente:Premere l'impronta digitale dell'amministratore fino a quando il modulo non mostra la luce rossa dell'indicatore e sente il segnale "DiDiDi" e la musica, significa che le impronte digitali dell'utente vengono cancellate.

4.Tornate al default di fabbrica:premere il pulsante SET finché l'indicatore di stato NO.4 non appare rosso,poi premere a lungo il pulsante OK fino a quando il modulo impronte digitali mostra il segnale rosso lampeggia veloce e ascoltare la musica significa inizializzazione operazione di successo.

5.Come usare il relè 1:Premere brevemente l'impronta digitale dell'utente.

6Come usare il relè 2:Premere a lungo l'impronta digitale dell'utente registrato.

Nota:
1Qualsiasi impronta digitale può essere utilizzata allo stato di fabbrica, ma la funzione sarà invalidata dopo la registrazione dell'impronta digitale.

File di prodotto

·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente

Se avete bisogno di file SDK, vi preghiamo di contattarci.

Ks220-S+R558 DC12V Fingerprint Control Board 2 Relays Admin/User Funtion Self-Locking/Jog/Ignition Mode
