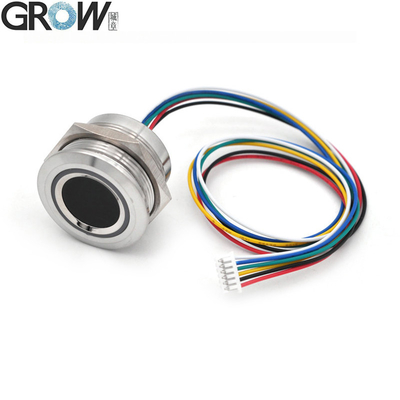

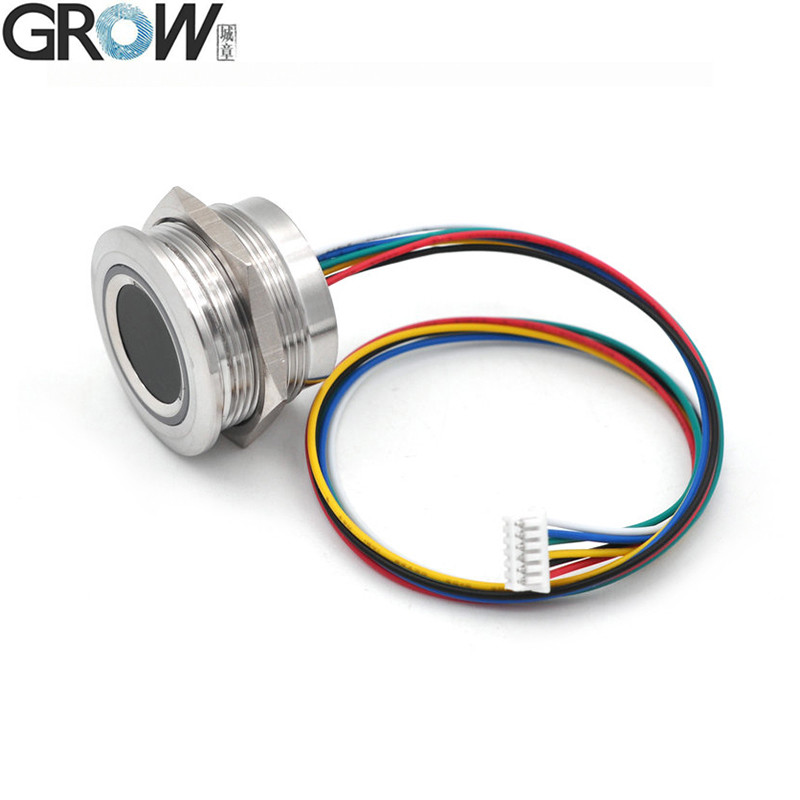

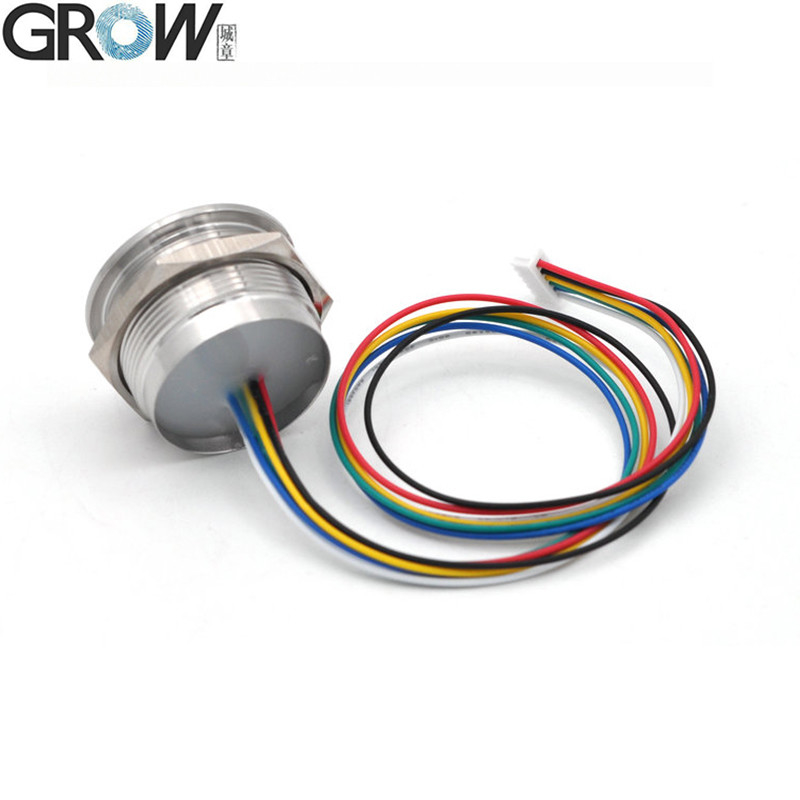

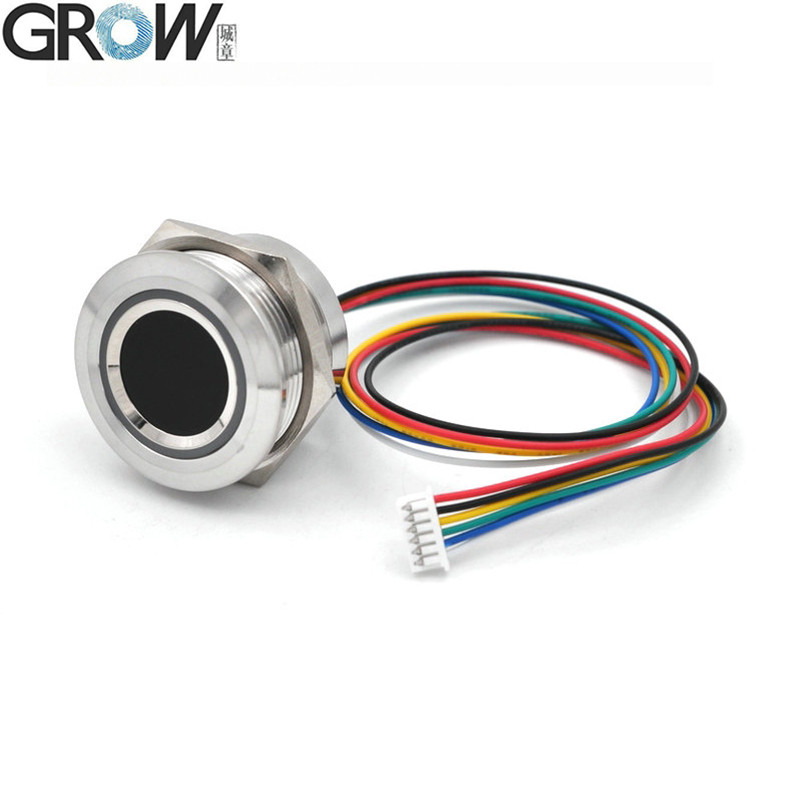

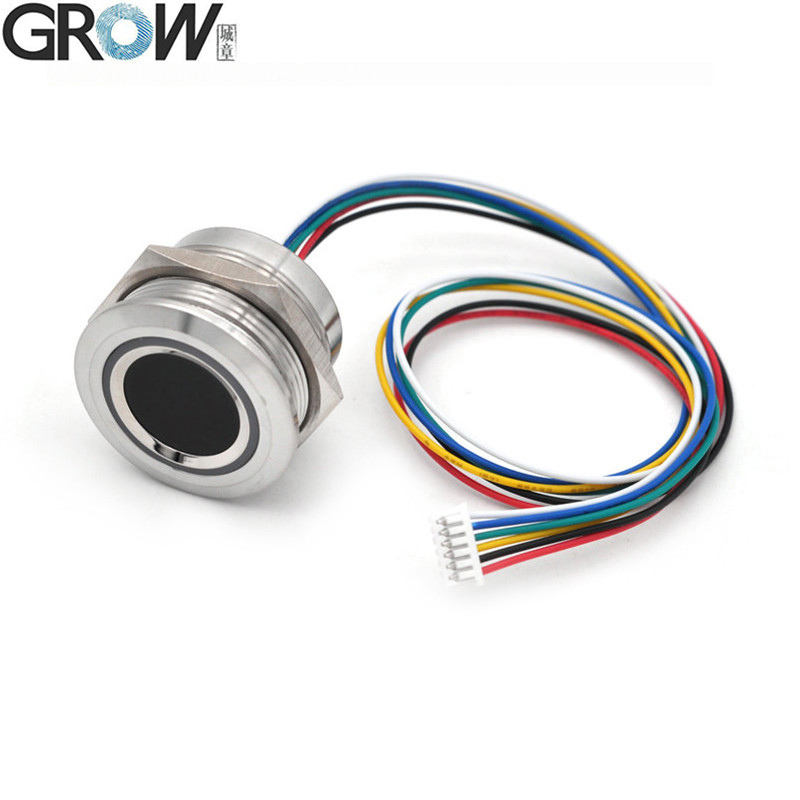

GROW R503-5V RGB LED DC5V UART Interfaccia MX1.25-6pin Sensore di impronte digitali per Arduino Android

Informazioni di base
Luogo di origine: CINESE
Certificazione: CE
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000
Informazioni dettagliate
Model NO.: R503-5V Screen: as Picture
Interfaccia di comunicazione: RS232 Capacità delle impronte digitali: 200
Voltaggio: 5V di corrente continua Zona di raccolta effettiva: Diametro 15,5 (mm)
Array di rilevamento: 190*190 pixel Risoluzione: 508 Dpi
Intensità di resistenza all'abrasione: 1 milione di volte Capacità antistatica: 15 kv
Modulo delle impronte digitali di diametro esterno: 28 mm Modulo delle impronte digitali Diametro interno: 25 mm ((M25)
Altezza del modulo delle impronte digitali: 19 mm Peso: 32 g
Controllo a led: - Sì, sì. Transport Package: Standard Export Carton Package
Specification: Diameter 28 (mm) Marchio: Crescere
Origine: Cina Codice S.A.: 8471609000
Capacità di alimentazione: 5000 Dimensione del pacchetto: 13.00cm * 8.00cm * 9.00cm
Peso lordo del pacchetto: 0.100kg Voice Service: Without Voice Service
Orologio: Senza orologio Colore: Nero
Samples: US$ 13.9/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Costi di spedizione: circa il costo della spedizione e il tempo di consegna stimato. Metodo di pagamento: Pagamento iniziale Pagamento completo
Moneta: US$ Restituzione e rimborso: È possibile richiedere il rimborso entro 30 giorni dal ricevimento dei prodotti.
Evidenziare:

Modulo sensore di impronte digitali impermeabile

,

Sensore biometrico impermeabile per arduino

,

Modulo sensore rotondo delle impronte digitali


Descrizione di prodotto


GROW R503-5V RGB LED DC5V UART Interfaccia MX1.25-6pin Sensore di impronte digitali per Arduino Android 0

Descrizione

1. Collezione integrata di immagini e chip algoritmo insieme, tutto in uno
2. La flessibilità di adattarsi alle condizioni è stata le dita, che si tratti di mani secche, mani bagnate, impronte digitali di texture leggere, mani vecchie, tutti hanno un alto tasso di riconoscimento
3- le principali aree di applicazione: possono essere incorporate in una varietà di prodotti finali, quali: controllo degli accessi, presenza, cassetta di sicurezza



R503
R503-5V
R503-M22
R503Pro
R503S
Fornitore di energia
CC 3,3 V
5V di corrente continua
CC 3,3 V
UART:
CC 3,3 V
USB:DC 5V
CC 3,3 V
Array di rilevamento
192*192 pixel
192*192 pixel
192*192 pixel
192*192 pixel
160*160 pixel
Capacità delle impronte digitali
200
200
200
1500
150
Dimensione
M25
M25
M22
M25
M25
Collegamento
SH 1,0 mm 6 pin
MX 1,25 mm 6 pin
SH 1,0 mm 6 pin
SH 1,0 mm 6 pin
SH 1,0 mm 6 pin



R503-5V Specifiche

Modello
R503-5V
Tipo
Modulo di impronte digitali capacitive
Interfaccia
UART ((TTL)
Risoluzione
508 DPI
Voltaggio
5V di corrente continua
Capacità delle impronte digitali
200
Matrice di rilevamento
192*192 pixel
Corrente di lavoro
20 mA
Corrente in standby
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA
Dimensione esterna del modulo di impronte digitali
Diametro 28 mm
Dimensione interna del modulo delle impronte digitali
Diametro 25 (mm) (M25)
Altezza del modulo delle impronte digitali
19 mm
Area di raccolta effettiva
Diametro 15,5 (mm)

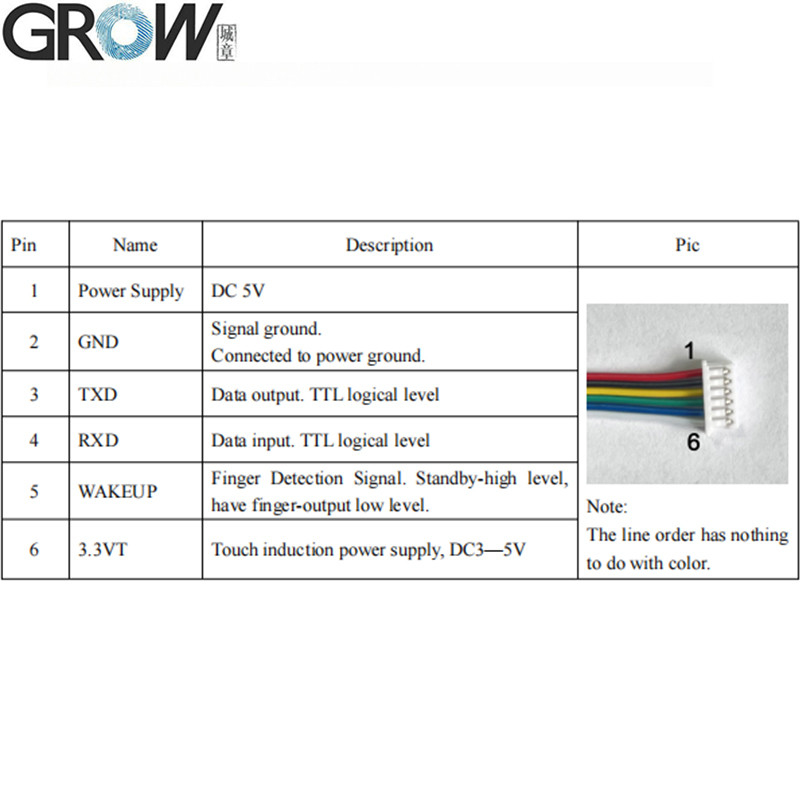

Collegamento
MX1.25-6Pin
Controllo LED
- Sì.
Colore LED
RGB
Velocità di scansione
< 0,2 secondi
Velocità di verifica
< 0,3 secondi
Metodo di corrispondenza
1:1; 1:N
RFR
≤ 1%
FAR
≤ 0,001%
Ambiente di lavoro
-20C --- 60C
Umidità di lavoro
10-85%
Capacità antistatica
15 KV
Intensità della resistenza all'abrasione
1 milione di volte
Relazione di velocità di comunicazione (UART):
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps)

Nota:
1. R503-5V: impermeabile IP65

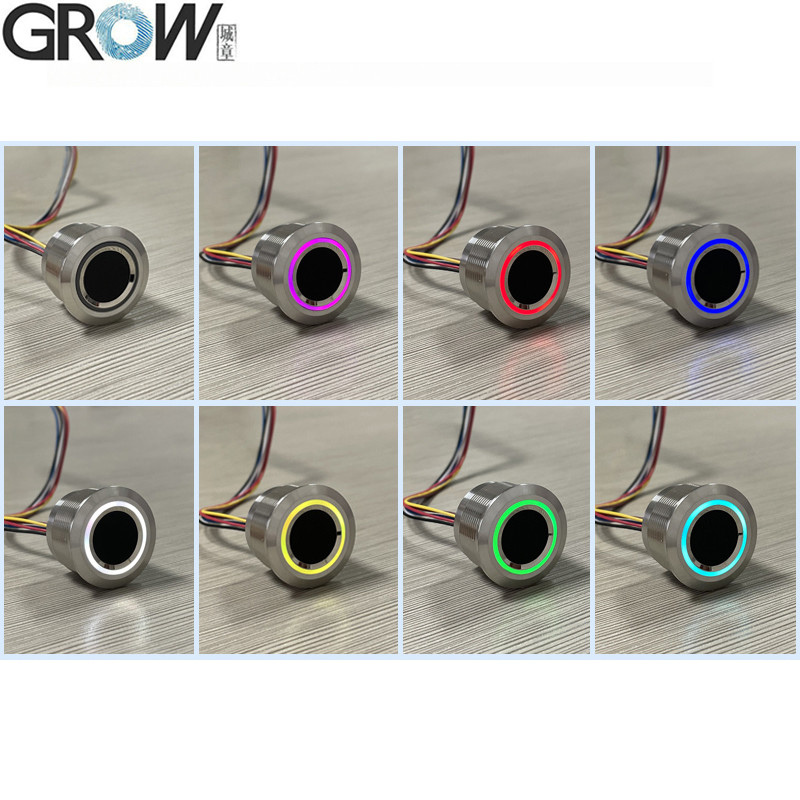

2. RGB LED Color, ha 7 colori che possono essere controllati dal comando.
3L'R503-5V non e' compatibile con tutte le schede di controllo di GROW.



Documenti

·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente

È possibile scaricare il manuale utente R503-5V da questo link del sito web:
La Commissione ritiene che la misura sia compatibile con il mercato interno.


R503 Visualizzazione del programma di prova su Youtube:https://youtu.be/eD2xtwCWOmQ


Se avete bisogno di file SDK, vi preghiamo di contattarci.



Che cos'è la tecnologia del modulo FPC?

Il modulo delle impronte digitali è il componente principale del blocco delle impronte digitali, installato in dispositivi quali il controllo dell'accesso o il disco rigido, il telefono cellulare, ecc.,utilizzato per completare il modulo di acquisizione delle impronte digitali e di riconoscimento delle impronte digitaliIl modulo delle impronte digitali è costituito principalmente da un modulo di acquisizione delle impronte digitali, un modulo di riconoscimento delle impronte digitali e un modulo di funzione estesa (come il modulo di lock drive),Il modulo di impronte digitali FPC è il suo componente importante.

Il modulo di impronte digitali FPC può essere suddiviso in base al suo metodo di riconoscimento delle impronte digitali:
1. modulo ottico di impronte digitali, che si basa sul principio di rifrazione e riflessione della luce per identificare le impronte digitali;
2.modulo di impronte digitali di capacità, che raccoglie le impronte digitali per variazione di valore della capacità;
3.Module di impronte digitali a RF (module di impronte digitali a graffi), utilizzando segnali RF di traccia per rilevare il modello.

Principio del modulo delle impronte digitali FPC:

1.modulo ottico di impronte digitali, l'uso del principio di rifrazione e riflessione della luce, la luce dalla parte inferiore del prisma al prisma e attraverso lo scatto del prisma,spara luce sulla superficie impronte digitali impronte digitali linee irregolari sull'angolo di rifrazione e riflessione di nuovo alla luce non sarà lo stesso, CMOS o dispositivo ottico CCD saranno raccolti per il diverso grado di luminosità delle informazioni immagine, impronte digitali al completamento della raccolta.

2.modulo di impronte digitali semiconduttore, sia capacitivo che induttivo, il principio è simile, in un pezzo di migliaia di dispositivi semiconduttori integrati sulla “placca”,il dito fissato alla sua composizione della capacità (inductanza) dell'altro lato, a causa dell'ineguaglianza dei piani delle dita, le protuberanze e le protuberanze a contatto con la piastra della distanza effettiva tra le dimensioni del diverso, la formazione del valore di capacità/induttanza.Il valore di capacità/inductanza sarà diverso e l'apparecchiatura riassumerà i diversi valori raccolti secondo questo principio, completando la raccolta delle impronte digitali.

3.modulo di impronte digitali RF, utilizzando la tecnologia biologica di identificazione delle impronte digitali RF, attraverso il sensore stesso per emettere una traccia di segnale RF,penetrare l' epidermide del dito per controllare lo strato interno della consistenzaForte capacità anti-falsificazione delle impronte digitali, principio di identificazione RF reagisce solo sulla pelle cutanea umana,che elimina fondamentalmente il problema delle impronte artificiali.
