Descrizione
1. Collezione integrata di immagini e chip algoritmo insieme, tutto in uno
2. La flessibilità di adattarsi alle condizioni è stata le dita, che si tratti di mani secche, mani bagnate, impronte digitali di texture leggere, mani vecchie, tutti hanno un alto tasso di riconoscimento
3- le principali aree di applicazione: possono essere incorporate in una varietà di prodotti finali, quali: controllo degli accessi, presenza, cassetta di sicurezza

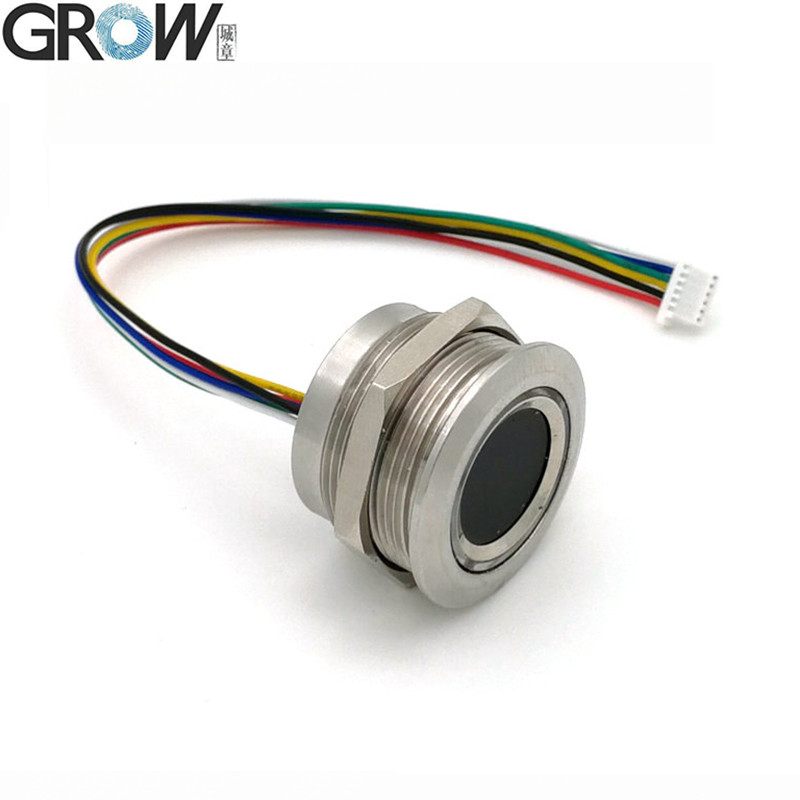

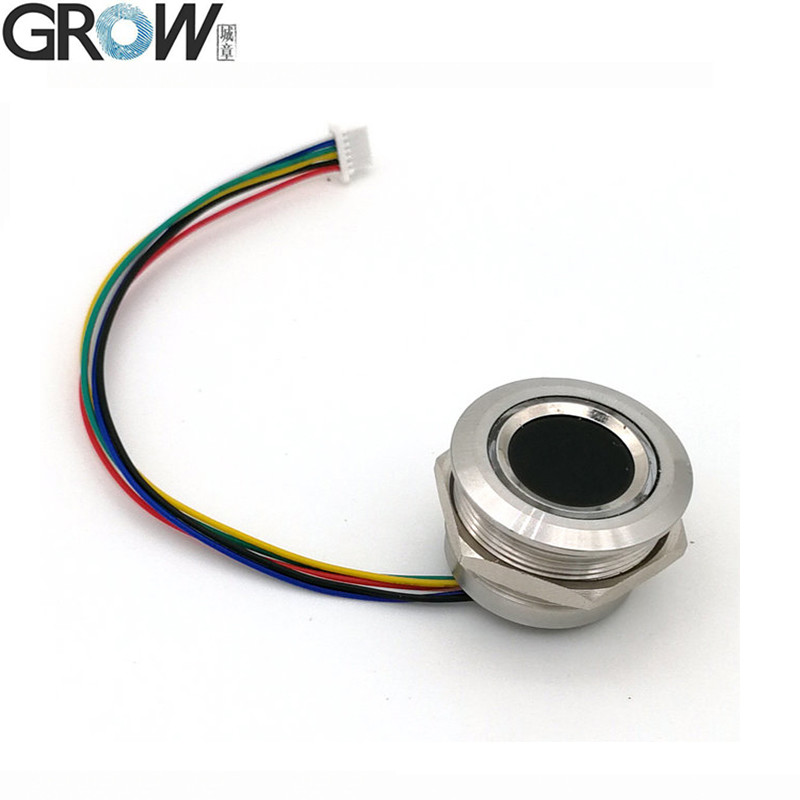

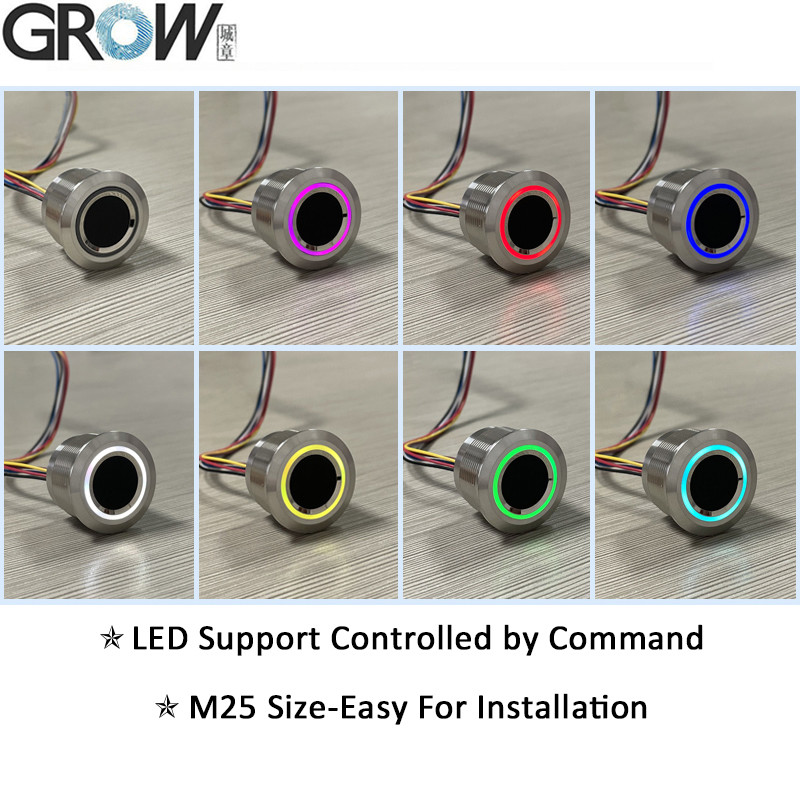

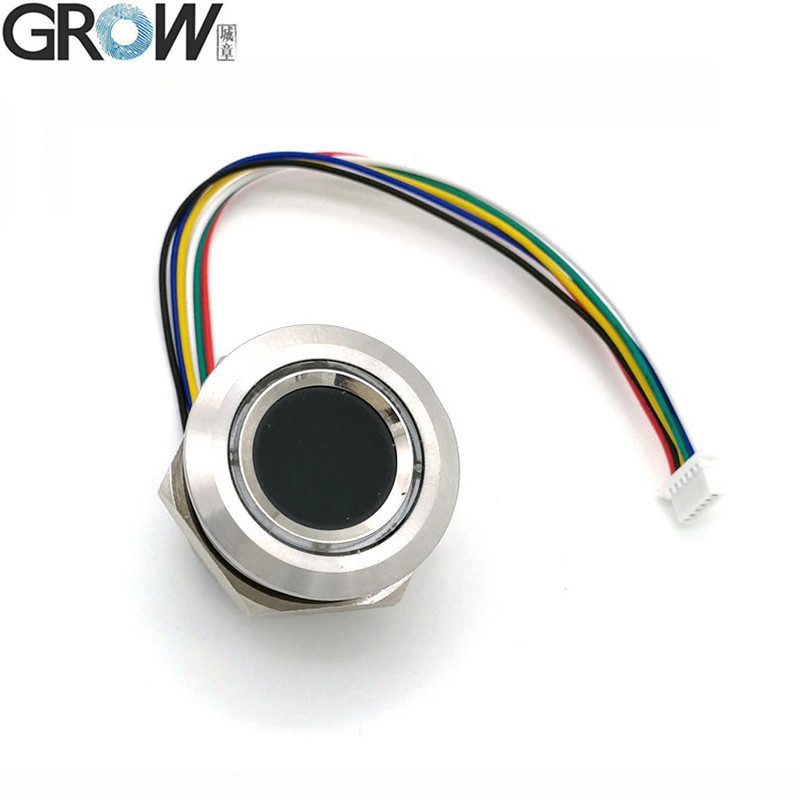

Modulo di impronte digitali R503 con luce indicatrice ad anello RGB, LED può essere controllato dal comando.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fornitore di energia
|
CC 3,3 V
|
5V di corrente continua
|
CC 3,3 V
|
UART:
CC 3,3 V
USB:DC 5V
|
CC 3,3 V
|
|
Array di rilevamento
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
192*192 pixel
|
160*160 pixel
|
|
Capacità delle impronte digitali
|
200
|
200
|
200
|
1500
|
150
|
|
Dimensione
|
M25
|
M25
|
M22
|
M25
|
M25
|
|

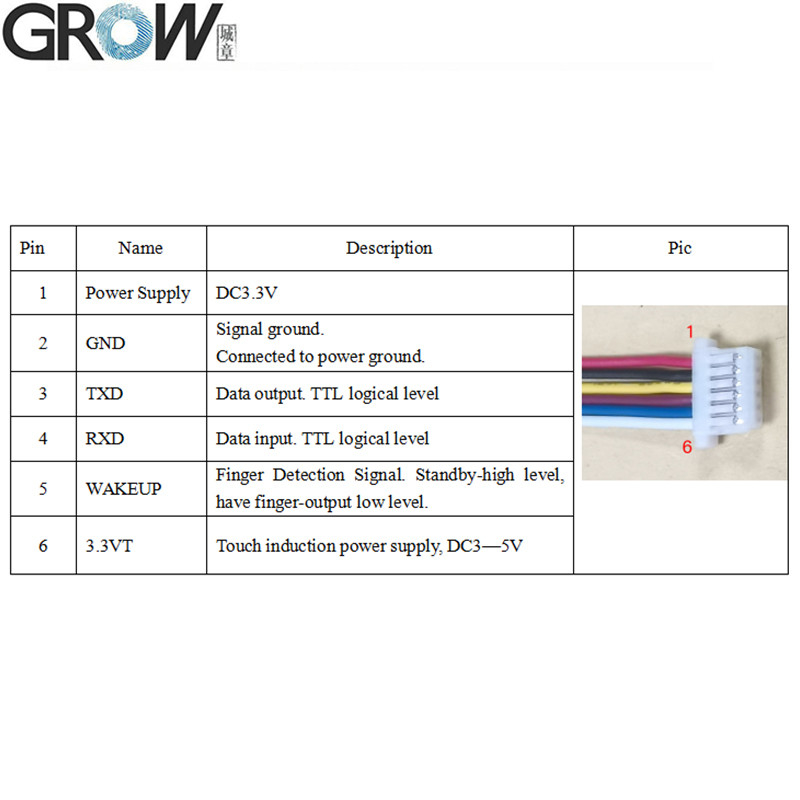

Collegamento
|
SH 1,0 mm 6 pin
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
R503 Specifiche
|
Modello
|
R503
|
|
Tipo
|
Modulo di impronte digitali capacitive
|
|
Interfaccia
|
UART ((TTL)
|
|
Risoluzione
|
508 DPI
|
|
Voltaggio
|
CC 3,3 V
|
|
Capacità delle impronte digitali
|
200
|
|
Matrice di rilevamento
|
192*192 pixel
|
|
Corrente di lavoro
|
20 mA
|
|
Corrente in standby
|
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA
|
|

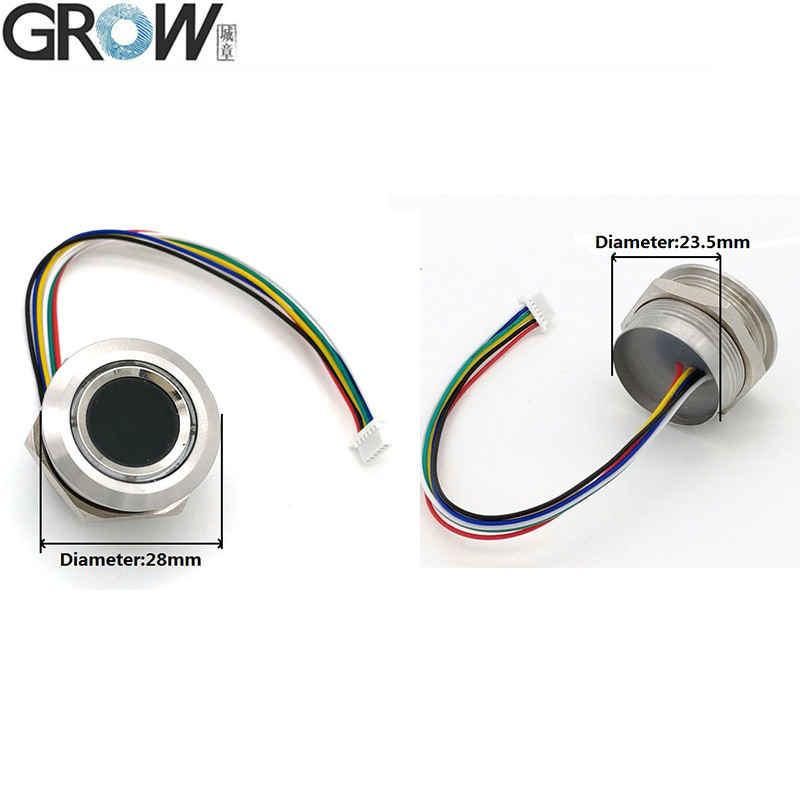

Dimensione esterna del modulo di impronte digitali
|
Diametro 28 mm
|
|
Dimensione interna del modulo delle impronte digitali
|
Diametro 25 (mm) (M25)
|
|
Altezza del modulo delle impronte digitali
|
19 mm
|
|
Area di raccolta effettiva
|
Diametro 15,5 (mm)
|
|
Collegamento
|
SH1.0-6Pin
|
|
Controllo LED
|
- Sì.
|
|
Colore LED
|
RGB
|
|
Velocità di scansione
|
< 0,2 secondi
|
|
Velocità di verifica
|
< 0,3 secondi
|
|
Metodo di corrispondenza
|
1:1; 1:N
|
|
RFR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Ambiente di lavoro
|
-20C --- 60C
|
|
Umidità di lavoro
|
10-85%
|
|
Capacità antistatica
|
15 KV
|
|
Intensità della resistenza all'abrasione
|
1 milione di volte
|
|
Relazione di velocità di comunicazione (UART):
|
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps)
|
Documenti
·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente
È possibile scaricare il manuale dell'utente R503 da questo link del sito web:
La Commissione ritiene che la misura sia compatibile con il mercato interno.
R503 Visualizzazione del programma di prova su Youtube:https://youtu.be/eD2xtwCWOmQ
Se avete bisogno di file SDK, vi preghiamo di contattarci.
Biometria avanzata:Il modulo di impronte digitali R503 adotta una tecnologia avanzata di identificazione delle impronte digitali capacitive, che raccoglie i dati delle impronte digitali attraverso una matrice di microcondensatori.le creste e le valli del dito generano diverse piccole capacità tra l'epidermide e il chip, e il chip misura queste modifiche per ottenere informazioni sulle impronte digitali, consentendo un rapido sblocco e un miglioramento dell'esperienza dell'utente.
Accuratezza:Con una risoluzione dell'immagine fino a 508 dpi e 192*192 pixel di immagine, il modulo di impronte digitali R503 può catturare le caratteristiche sottili delle impronte digitali, garantendo così l'accuratezza dell'identificazione.Il suo tasso di falso riconoscimento è estremamente basso e quasi trascurabile, impedendo l'accesso non autorizzato.
Durabilità e stabilità:Il modulo di impronte digitali R503 può funzionare normalmente in ambienti relativamente difficili, comprese condizioni meteorologiche estreme come freddo e caldo estremi.,e l'intervallo di umidità relativa è compreso tra il 10% RH e l'85% RH (senza condensazione).garantire la stabilità e l'affidabilità in ambienti diversiGli utenti possono utilizzarlo per lungo tempo senza preoccuparsi del degrado delle prestazioni o dei danni.
Connettività multi-dispositivo:Il modulo di impronte digitali R503 supporta più sistemi operativi, come Arduino, Android, Windows, Linux, ecc., e può facilmente adattarsi alla maggior parte dei dispositivi sul mercato.
Protezione dei dati sulle impronte digitali:Poiché il modulo di impronte digitali R503 è progettato per raccogliere informazioni sensibili, la sicurezza è di estrema importanza.L'impostazione del livello di sicurezza a cinque livelli e la tecnologia di protezione dei dati possono impedire che le immagini delle impronte digitali vengano rubate o ricostruite.
Basso consumo energetico:A bassa alimentazione, l'intero circuito è generalmente spento e la funzione del dito di rilevamento del modulo viene utilizzata per alimentare l'intera macchina.
