200 Capacità Arduino Scanner di stampa digitale Flessibile Alta velocità di riconoscimento

Informazioni di base
Luogo di origine: Cina
Certificazione: CE
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000
Informazioni dettagliate
Model NO.: R503-M22 Screen: as Picture
Communication Interface: RS232 Fingerprint Capacity: 200
Voltage: DC 3.3V Effective Collection Area: Diameter 15.5 (mm)
Sensing Array: 190*190 Pixel Resolution: 508 Dpi
Abrasive Resistance Intensity: 1 Million Times Antistatic Capacity: 15kv
Fingerprint Module External Diameter: 25mm Fingerprint Module Inner Diameter: 22mm(M22)
Fingerprint Module Height: 15mm Weight: 32g
LED Control: Yes Transport Package: Standard Export Carton Package
Specification: Diameter 25 (mm) Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
Clock: Without Clock Samples: US$ 13.9/Piece| 1 Piece(Min.Order)
Customization: Available|Customized Request Shipping Cost: Contact the supplier about freight and estimated delivery time.
Payment Methods: Initial Payment/Full Payment Currency: US$
Return&refunds: Claim a refund if your order doesn't ship, is missing, or arrives with product issues.
Evidenziare:

200 Capacità Arduino Fingerprint Scanner

,

200 Capacità lettore di impronte digitali arduino

,

Scanner di impronte digitali Arduino flessibile


Descrizione di prodotto

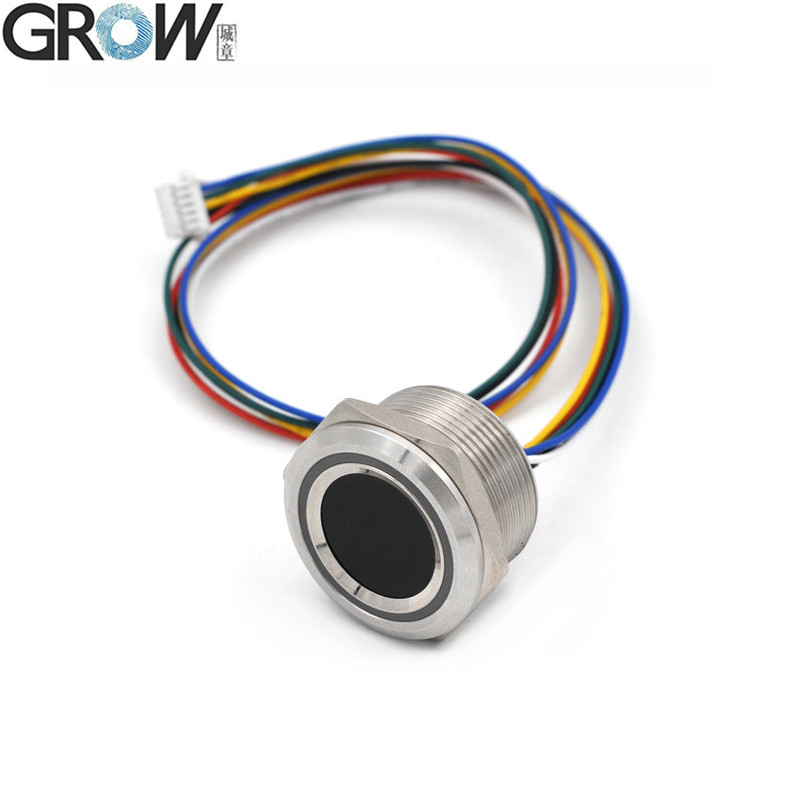

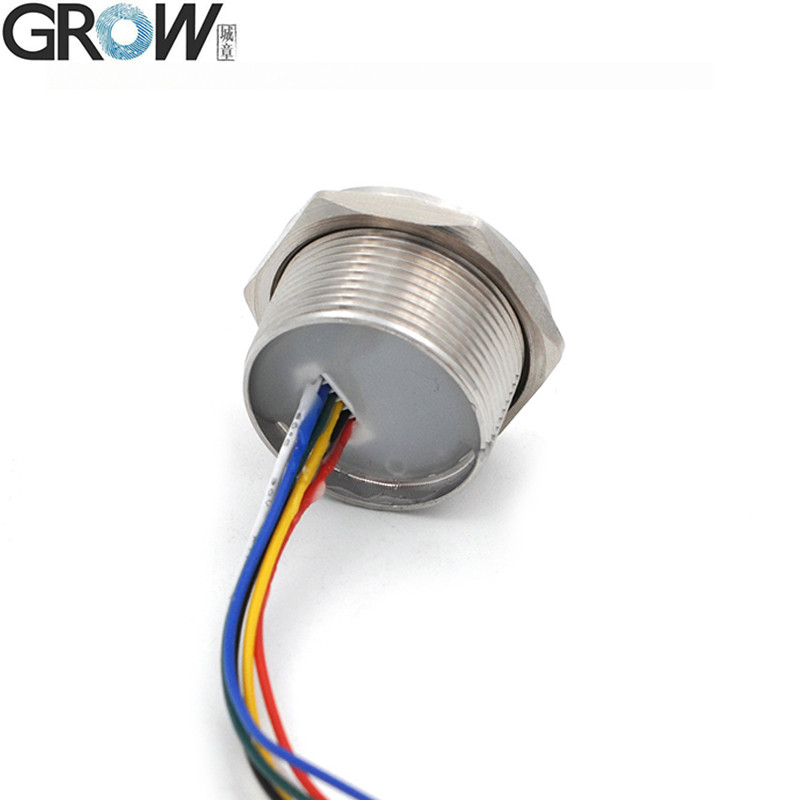

Grow R503-M22 DC3.3V 200 Capacità Capacitive Fingerprint Module Sensor Scanner



Grow R503-M22 DC3.3V 200 Capacity Capacitive Fingerprint Module Sensor Scanner

Descrizione

      1. Collezione integrata di immagini e chip algoritmo insieme, tutto in uno
2. La flessibilità di adattarsi alle condizioni è stata le dita, che si tratti di mani secche, mani bagnate, impronte digitali di texture leggere, mani vecchie, tutti hanno un alto tasso di riconoscimento
3- le principali aree di applicazione: possono essere incorporate in una varietà di prodotti finali, quali: controllo degli accessi, presenza, cassetta di sicurezza

R503-M22 è lo stesso di R503, solo le dimensioni sono diverse.
R503-M22 può anche funzionare con KS200,K202,K215,KL216,K219,K220,K236,KS220.




R503
R503-5V
R503-M22
R503Pro
R503S
Fornitore di energia
CC 3,3 V
5V di corrente continua
CC 3,3 V
UART:CC 3,3 V
USB:DC 5V
CC 3,3 V
Array di rilevamento
192*192 pixel
192*192 pixel
192*192 pixel
192*192 pixel
160*160 pixel
Capacità delle impronte digitali
200
200
200
1500
150
Dimensione
M25
M25
M22
M25
M25

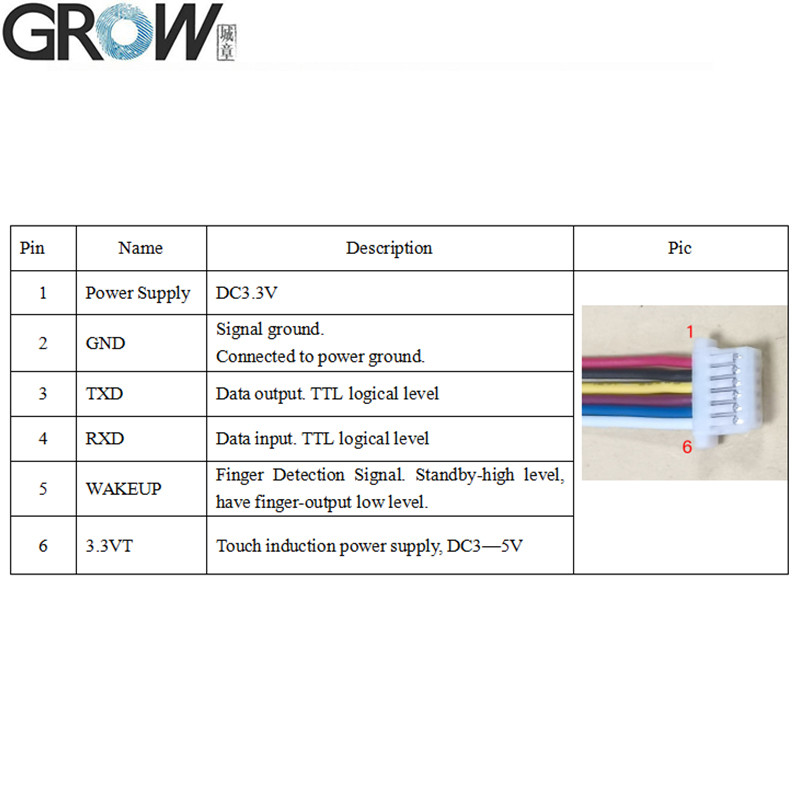

Collegamento
SH 1,0 mm 6 pin
MX 1,25 mm 6 pin
SH 1,0 mm 6 pin
SH 1,0 mm 6 pin
SH 1,0 mm 6 pin


R503-M22 Specifiche

Modello
R503-M22
Tipo
Modulo di impronte digitali capacitive
Interfaccia
UART ((TTL)
Risoluzione
508 DPI
Voltaggio
CC 3,3 V
Capacità delle impronte digitali
200
Matrice di rilevamento
192*192 pixel
Corrente di lavoro
20 mA
Corrente in standby
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA

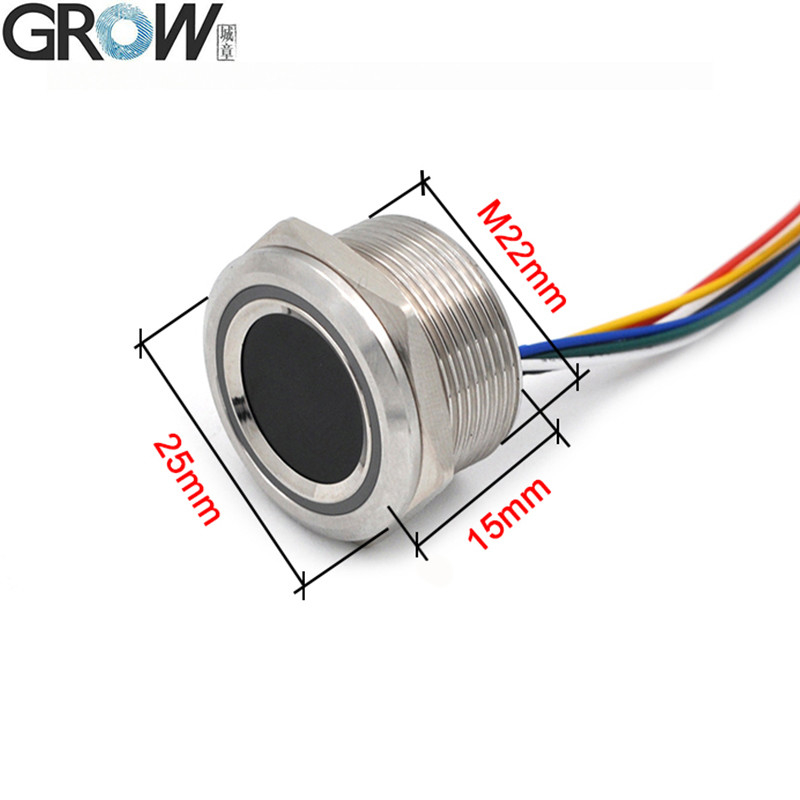

Dimensione esterna del modulo di impronte digitali
Diametro 25 mm
Dimensione interna del modulo delle impronte digitali
Diametro 22 (mm) ((M22)
Altezza del modulo delle impronte digitali
15 mm
Area di raccolta effettiva
Diametro 15,5 (mm)
Collegamento
SH1.0-6Pin
Controllo LED
- Sì.
Colore LED
RGB
Velocità di scansione
< 0,2 secondi
Velocità di verifica
< 0,3 secondi
Metodo di corrispondenza
1:1; 1:N
RFR
≤ 1%
FAR
≤ 0,001%
Ambiente di lavoro
-20C --- 60C
Umidità di lavoro
10-85%
Capacità antistatica
15 KV
Intensità della resistenza all'abrasione
1 milione di volte
Relazione di velocità di comunicazione (UART):
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps)


Documenti

·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente

È possibile scaricare il manuale utente R503 R503-M22 da questo link:
La Commissione ritiene che la misura sia compatibile con il mercato interno.



R503 Visualizzazione del programma di prova su Youtube:https://youtu.be/eD2xtwCWOmQ


Se avete bisogno di file SDK, vi preghiamo di contattarci.




Alta risoluzione e riconoscimento rapido:Il modulo di impronte digitali R503-M22 utilizza un sensore a 192*192 pixel con una risoluzione dell'immagine di 508 DPI per catturare più dettagli delle impronte digitali.veloce ed efficiente.

Immagazzinamento di grande capacità:R503-M22 ha una capacità di stoccaggio di 200 pezzi, che può soddisfare le esigenze della maggior parte degli scenari di applicazione, come il sistema di controllo dell'accesso delle impronte digitali, il sistema di assunzione del tempo delle impronte digitali e così via.

Metodi multipli di corrispondenza e di ricerca:Il modulo di impronte digitali R503-M22 supporta la corrispondenza sia in modalità di confronto (1:1) che in modalità di ricerca (1:N), consentendo un'identificazione rapida e accurata delle impronte digitali in una vasta gamma di scenari di applicazione.

Impermeabilizzazione e durata:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosCiò garantisce l'alta durata e la stabilità del modulo in uso a lungo termine.

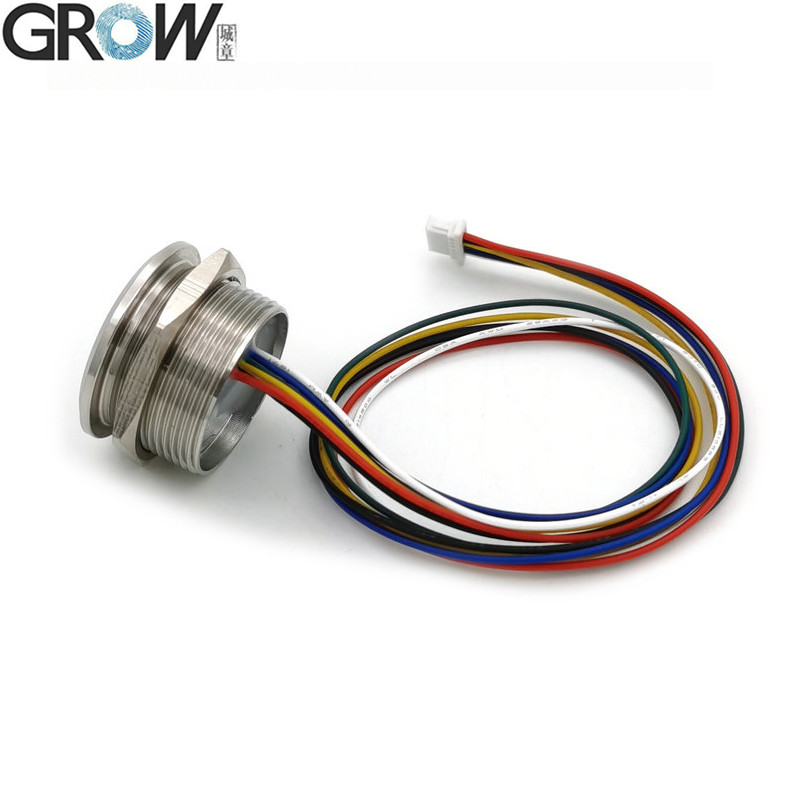

Facile da installare:Il modulo di impronte digitali R503-M22 adotta un design a filo rotondo con un diametro di M22 e un moderato spaziamento tra i fili dell'interfaccia con una lunghezza del filo di 20 cm, rendendo facile l'installazione e la connessione per gli utenti.Inoltre, la sua dimensione compatta rende il modulo facile da inserire in vari dispositivi.

Possibilità di espansione flessibile:Il modulo di impronte digitali R503-M22 supporta una varietà di protocolli e interfacce di comunicazione, come RS232 (livello logico TTL, 3.3V), ecc.che sia conveniente per gli utenti per lo sviluppo e l'espansione secondariInoltre, il suo chip algoritmico integrato rende il modulo più efficiente e stabile nell'elaborazione dei dati delle impronte digitali.

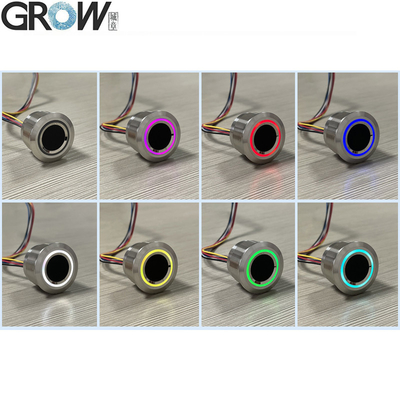

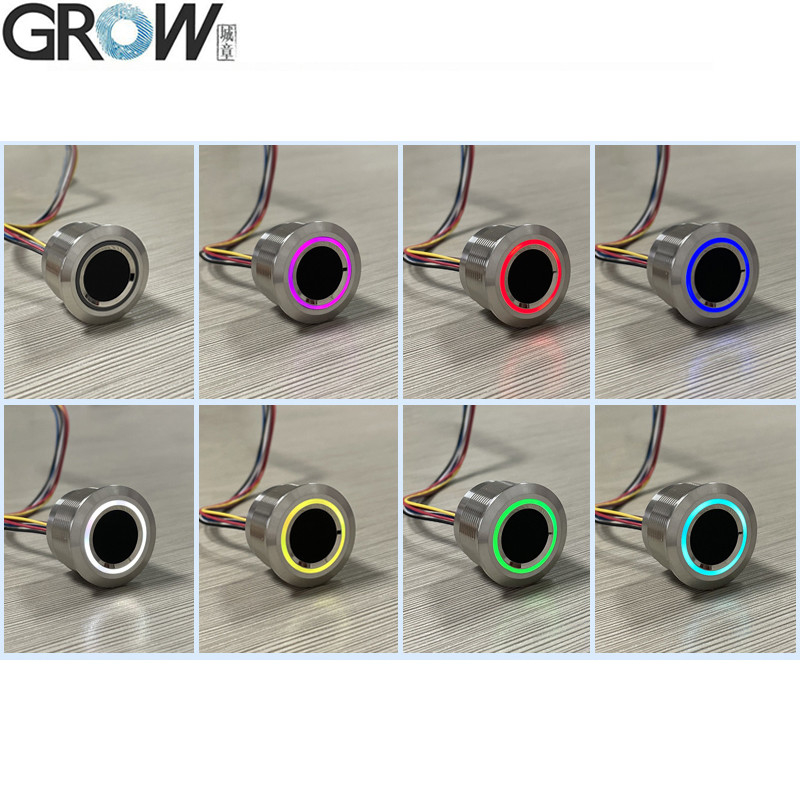

LED RGB:Il modulo di impronte digitali R503-M22 è dotato di un anello luminoso colorato che può essere regolato in diversi colori di anello luminoso in base ai comandi,rendere l'uso del modulo più conciso e chiaro

Livello di sicurezza elevato:Il modulo di impronte digitali R503-M22 adotta un algoritmo avanzato di riconoscimento delle impronte digitali con cinque livelli di sicurezza (da bassi a alti: 1, 2, 3, 4, 5), un tasso di false admission (FAR) estremamente basso (< 0.001%) e tasso di falso rifiuto (FRR) (< 10,0%), che garantisce l'accuratezza e la sicurezza del modulo nel processo di riconoscimento.

Progettazione dell'alimentazione stabile:Alimentato da DC +3.3V, il modulo ha un design di alimentazione stabile che mantiene prestazioni stabili in una varietà di ambienti.che aiuta a ridurre il consumo di energia e la generazione di calore del dispositivo.
