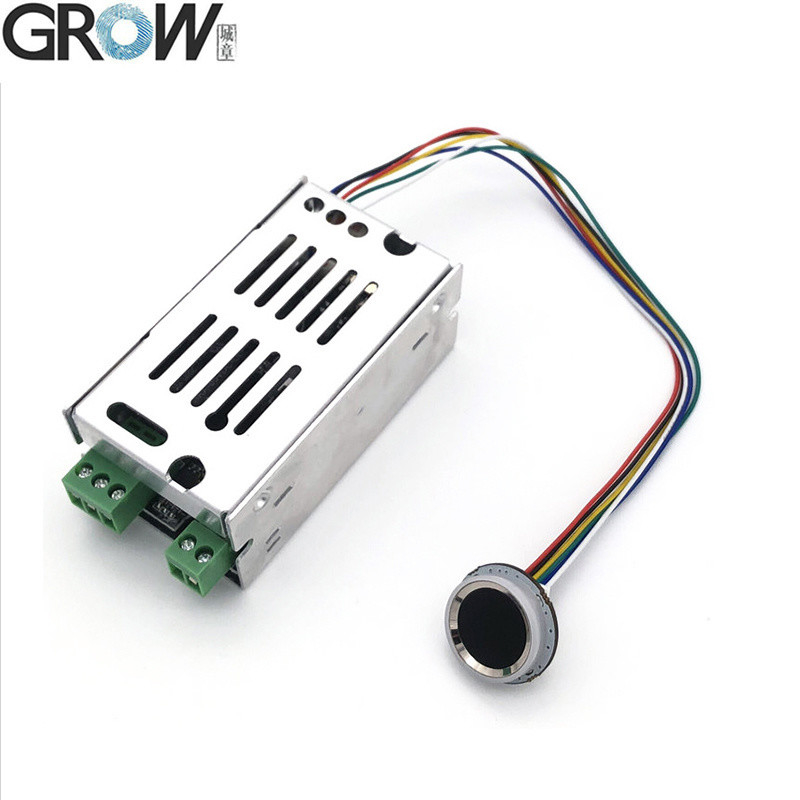

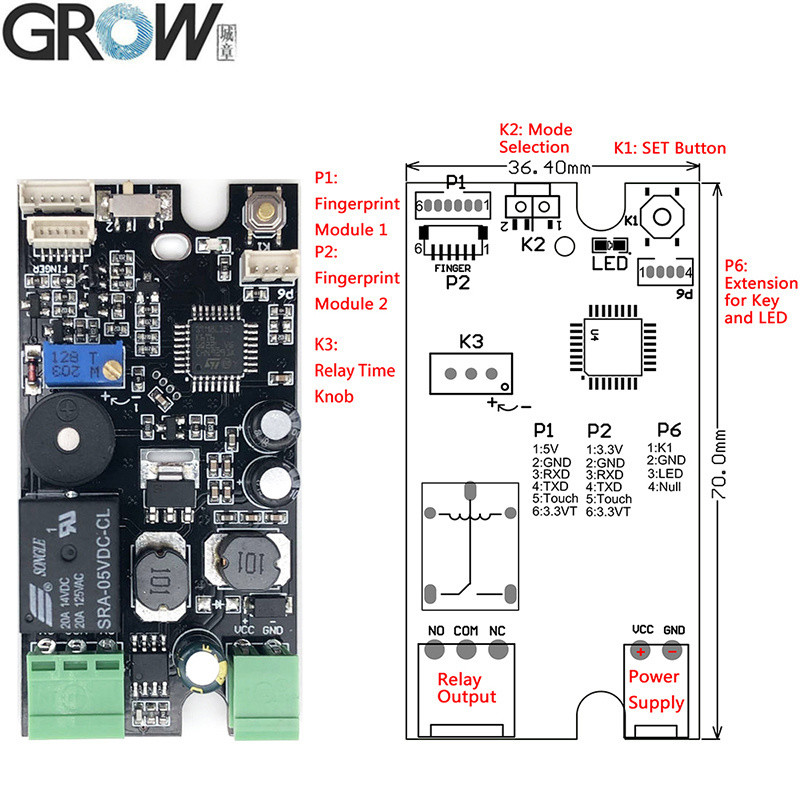

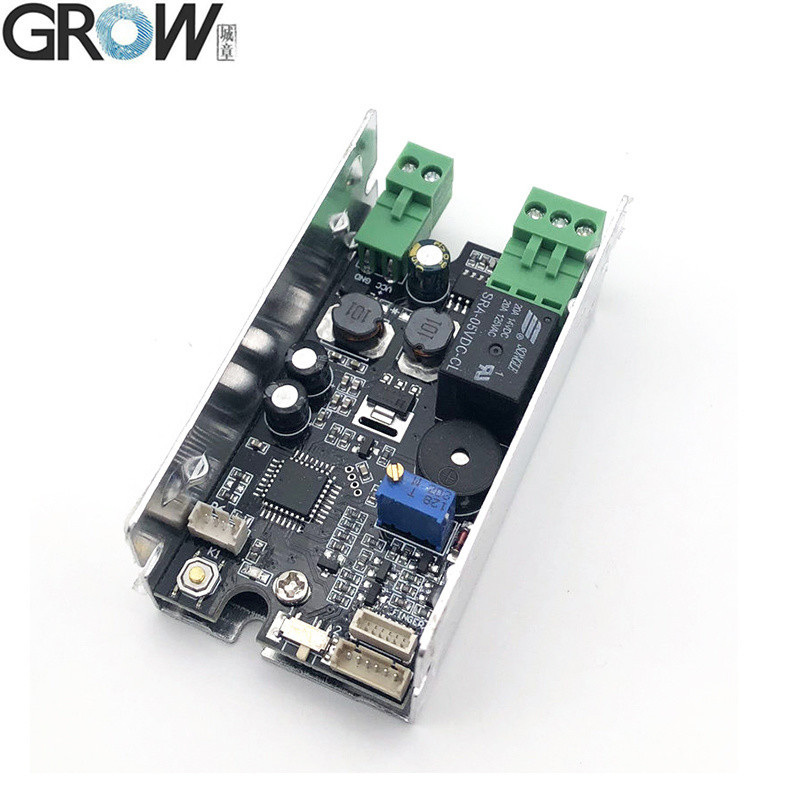

K215-V1.3 Parametri tecnici
·Fonte di alimentazione: DC10-30V,
·Corrente di stand-by per la scheda di comando: 40mA
·Capacità delle impronte digitali: 200
·Dimensione: 36,4*70 mm
·Funzione relè: Normalmente aperto o 1-20 secondi
·LED può spegnersi in modalità riposo: premendo a lungo (circa 10 secondi) il pulsante SET, il LED si spegnerà in modalità riposo.
K215-V1.3 Istruzioni operative
1. Premere il pulsante SET brevemente,sistema in stato di registro e luce blu lampeggia velocemente, posizionare il dito nella zona di raccolta, registro delle impronte digitali di successo quando si ascolta la musica;L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registroSe non è necessario aggiungere ulteriori impronte digitali, attendere alcuni secondi.
2. Quando si torna al default di fabbrica, premere il pulsante SET fino a sentire "Di" e musica, significa l'operazione di inizializzazione di successo.
3. Selezione del modo Utilizzo: quando scelto 2, il tempo di funzionamento del relè è1s-20sDopo il passaggio dell'impronta digitale, può essere regolato con un pulsante. Quando scelto 1, il relè viene azionato quando l'impronta digitale passa, e poi il relè viene rilasciato quando l'impronta digitale passa di nuovo, il relè viene azionato e rilasciato in modo circolare.Relay rilasciato quando la corrente è spenta.
Nota:
In stato di fabbrica, qualsiasi impronta digitale può essere trasmessa, dopo la registrazione delle impronte digitali, questa funzione è invalida;
Impostare la modalità di riposo, premere a lungo (circa 10 secondi) il pulsante SET e non rilasciare il dito fino a quando non si sente il suono "DiDiDi" e la musica, significa che l'operazione di inizializzazione ha avuto successo.
K215-V1.3 ha un'ampia gamma di applicazioni, che possono essere utilizzate nel controllo dell'automobile, controllo degli accessi e altre occasioni.
K215-V1.3 può essere collegato con moduli di impronte digitali R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

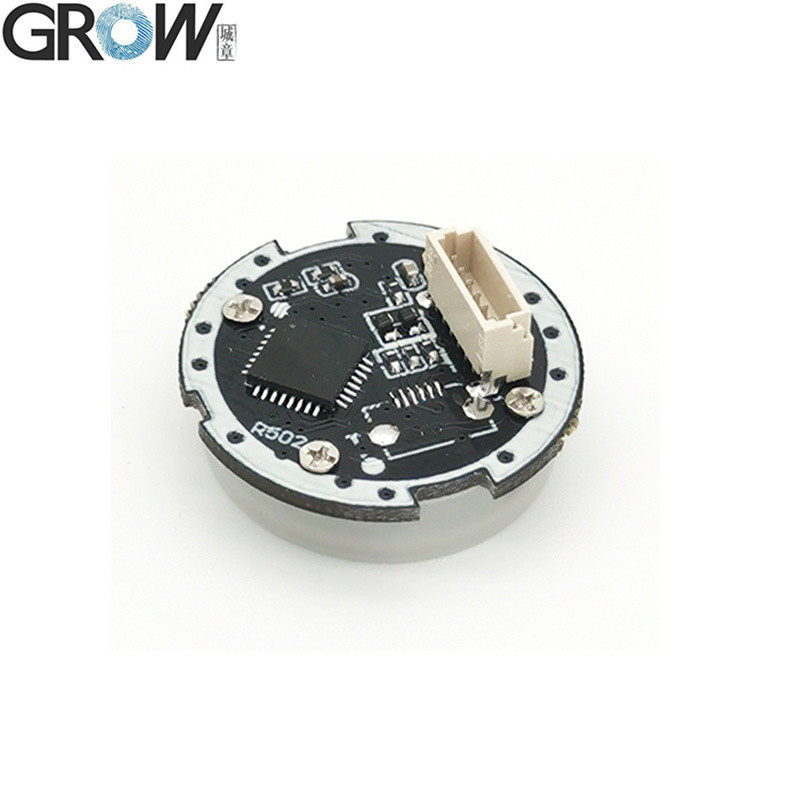

R502-A Specificazioni
| Modello |
R502-A |
| Tipo |
Modulo di impronte digitali capacitive |
| Interfaccia |
UART ((TTL) |
| Risoluzione |
508 DPI |
| Voltaggio |
CC 3,3 V |
| Capacità delle impronte digitali |
200 |
| Matrice di rilevamento |
192*192 pixel |
| Corrente di lavoro |
20 mA |
| Corrente in standby |
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA |

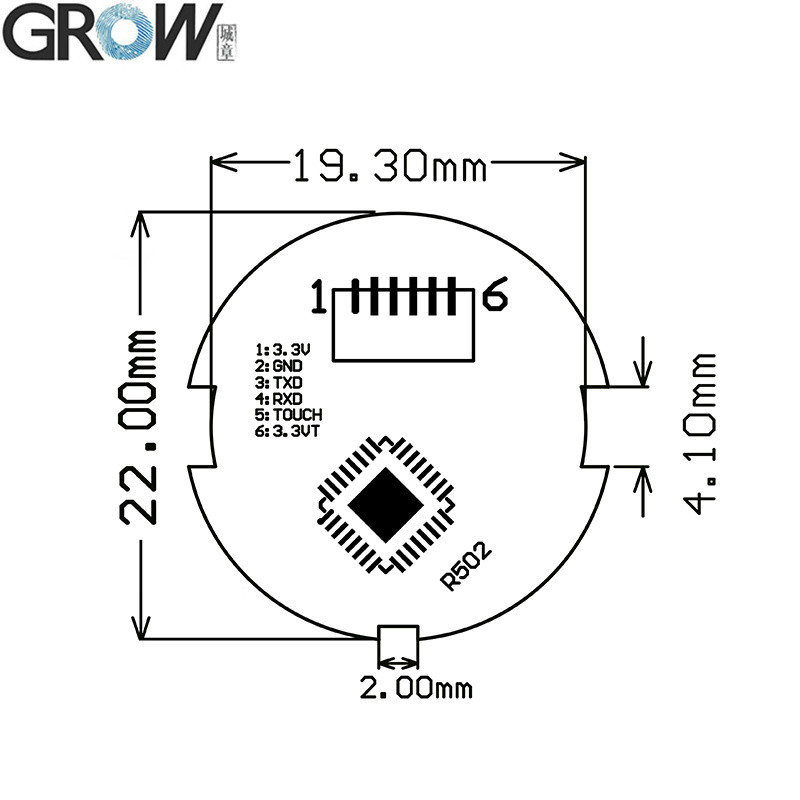

| Dimensione esterna del modulo di impronte digitali |
Diametro 22 mm |
| Dimensione interna del modulo delle impronte digitali |
Diametro 19,5 (mm) |
| Altezza del modulo delle impronte digitali |
5 mm |
| Area di raccolta effettiva |
Diametro 15,5 (mm) |
| Collegamento |
MX1.0-6Pin |
| Controllo LED |
- Sì. |

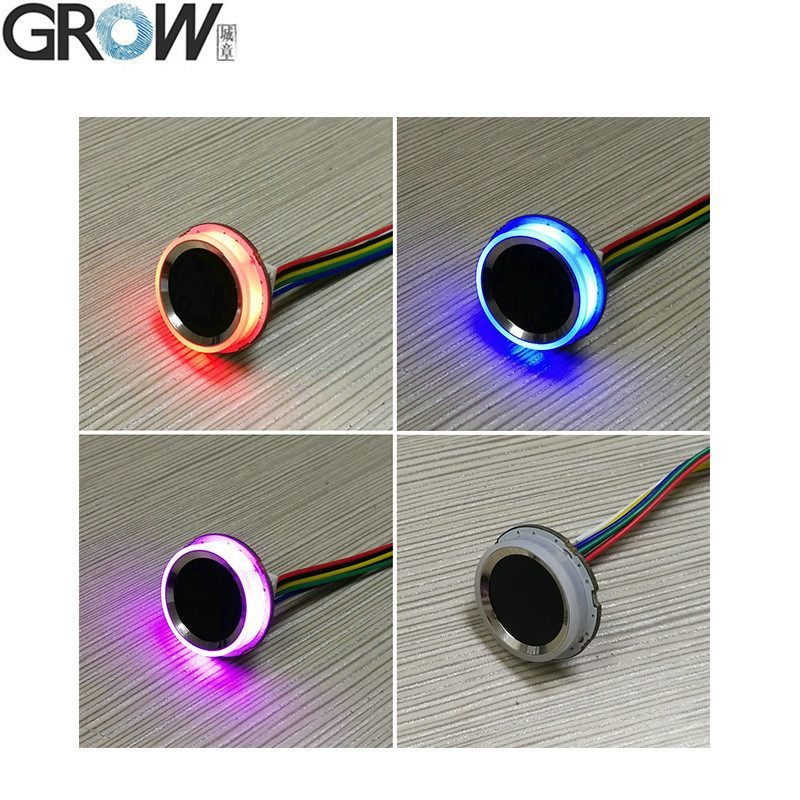

| Colore LED |
Viola, Blu e Rosso |
| Velocità di scansione |
< 0,2 secondi |
| Velocità di verifica |
< 0,3 secondi |
| Metodo di corrispondenza |
1:1; 1:N |
| RFR |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente di lavoro |
-20C --- 60C |
| Umidità di lavoro |
10-85% |
| Capacità antistatica |
15 KV |
| Intensità della resistenza all'abrasione |
1 milione di volte |
| Relazione di velocità di comunicazione (UART): |
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps) |
Documenti
·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente
Video di prova su Youtube: https://youtu.be/bRQP0JuzqYo
