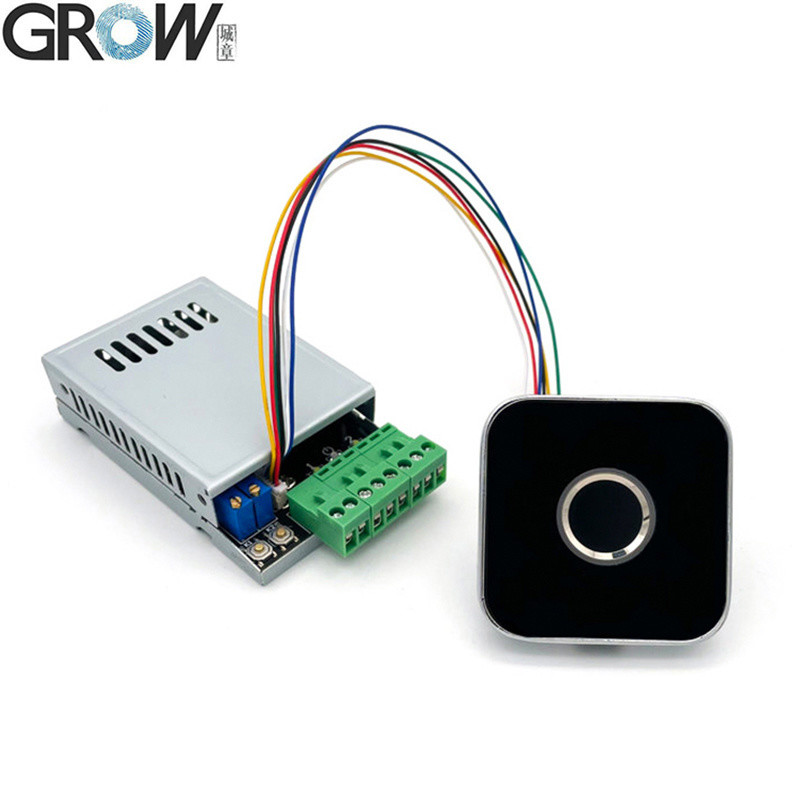

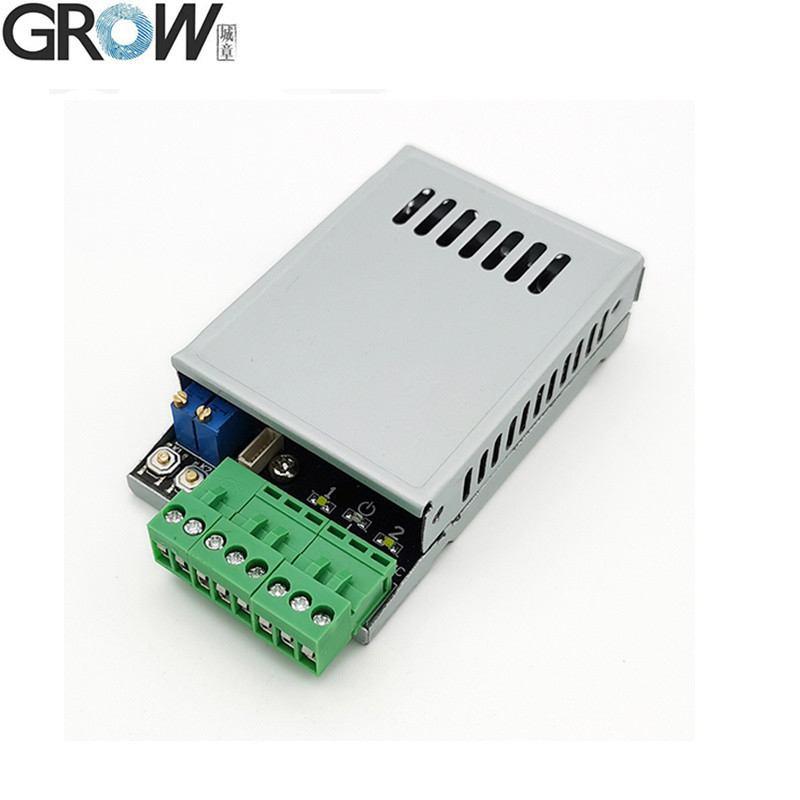

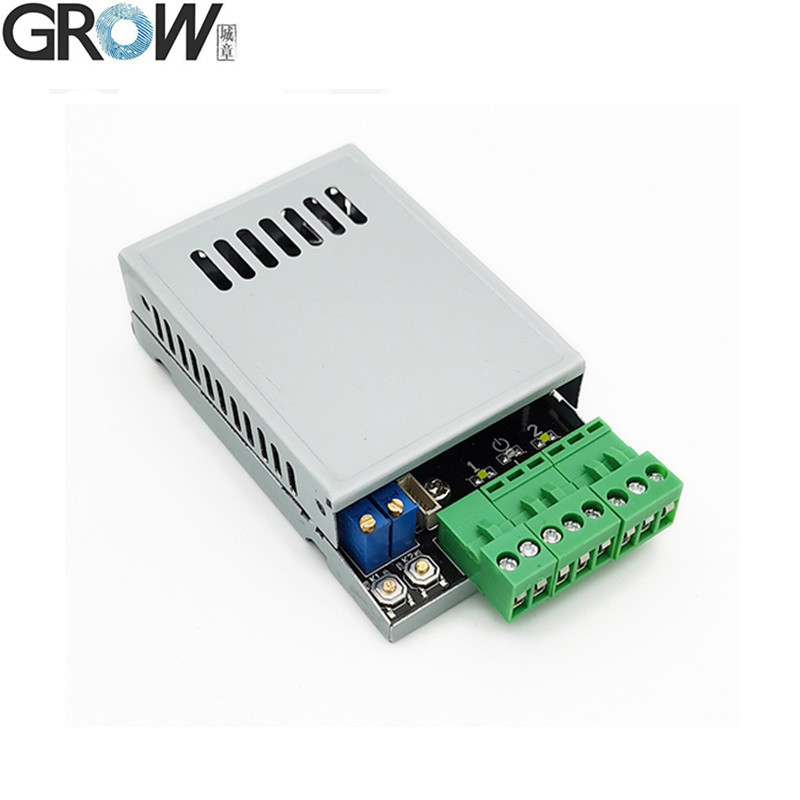

SCHEDA DI CONTROLLO ACCESSO TRAMITE IMPRONTA DIGITALE GROW K220+R502-AW, DUE RELÈ, USCITA DC10-24V, CON AMMINISTRATORE/UTENTE, AUTOSERRATURA 0.5s-60s

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Informazioni di base
Luogo di origine: Cina
Certificazione: CE
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: Tempo di consegna in alta stagione: entro 15 giorni lavorativi Tempo di consegna fuori stagione: ent
Termini di pagamento: T/T,PayPal
Capacità di alimentazione: 5000
Miglior prezzo Contattaci
Informazioni dettagliate
Model No.: K220+R502-AW schermo: Come immagine
Interfaccia di comunicazione: RS232 Capacità delle impronte digitali: 200
Alimentazione: DC 10V-24V Corrente in standby: <10ma>
Output: Relay ((Corrente massima:10A) Pacchetto di trasporto: pacchetto standard del cartone dell'esportazione
Specificità: Fonte di alimentazione: DC 10V-24V Marchio: Crescere
Origine: Cina Codice SA: 8471609000
Capacità di alimentazione: 5000 Servizio vocale: Senza servizio vocale
Orologio: Senza orologio Colore: Come immagine
Campioni: US$ 24,6 / pezzo 1 pezzo (Min.Order) Personalizzazione: Disponibile Richiesta personalizzata
Costi di spedizione: circa il costo della spedizione e il tempo di consegna stimato. Metodo di pagamento: Pagamento iniziale Pagamento completo
Moneta: US$ Restituzione e rimborso: È possibile richiedere il rimborso entro 30 giorni dal ricevimento dei prodotti.
Evidenziare:

Modulo di impronte digitali capacitive 24V

,

Scanner di impronte digitali arduino 24V

,

Modulo di impronte digitali a due relè

Descrizione di prodotto

SCHEDA DI CONTROLLO ACCESSO TRAMITE IMPRONTA DIGITALE GROW K220+R502-AW, DUE RELÈ, USCITA DC10-24V, CON AMMINISTRATORE/UTENTE, AUTOSERRATURA 0.5s-60s 0

Parametri tecnici

·Alimentazione: DC10V--24V
·Uscita: Relè (Corrente max: 10A)
·Corrente di standby: 6mA (DC12V)
·Capacità impronte digitali: 200 pezzi
·Tempo relè: 0.5s-60s o oltre 60s - In modalità normalmente aperto - premere il dito - relè aperto, premere di nuovo - relè chiuso

Istruzioni per l'uso

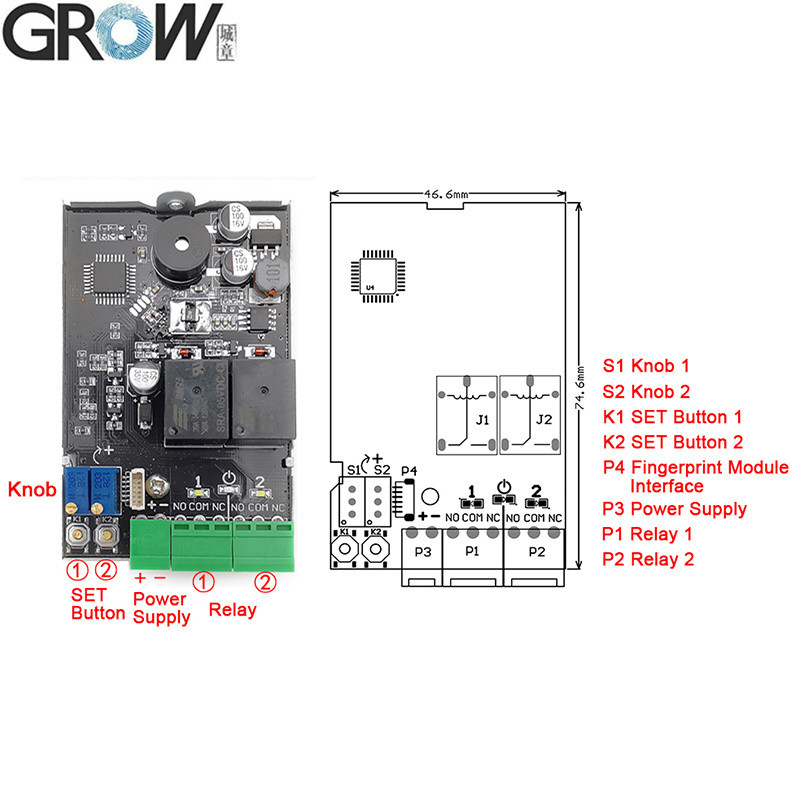

 1. Pulsante SET (K1-K2)
1.1 Registrazione impronta digitale amministratore: Premere brevemente il pulsante SET, il sistema entra nello stato di registrazione amministratore e la spia blu lampeggia velocemente, posizionare lo stesso dito più volte nell'area di acquisizione dell'impronta digitale fino a sentire la musica, significa che la registrazione dell'impronta digitale è avvenuta con successo. L'impronta digitale può essere registrata continuamente. Se non è necessario aggiungere impronte digitali, attendere pochi secondi per uscire.

1.2 Cancellazione impronta digitale:
1.2.1 Cancellazione impronte digitali singole posizione relè: Premere a lungo il pulsante SET corrispondente, la spia blu lampeggia velocemente, sentire un lungo segnale acustico "Di", rilasciare il dito, la spia del relè si accende e sentire la musica, significa che questa posizione delle impronte digitali dell'amministratore e dell'utente è stata cancellata;
1.2.2 Cancellazione di tutte le impronte digitali della posizione del relè (Ripristino delle impostazioni di fabbrica): Premere a lungo un qualsiasi pulsante SET per sentire due lunghi segnali acustici "Di", rilasciare il dito, tutte le spie si accendono, significa che l'operazione di inizializzazione è avvenuta con successo, ripristino delle impostazioni di fabbrica.

2. Registrazione impronta digitale utente: Premere l'impronta digitale dell'amministratore per circa 10 secondi fino a sentire la musica e la spia blu lampeggiare velocemente, significa che è possibile aggiungere l'impronta digitale dell'utente. Posizionare lo stesso dito dell'utente più volte nell'area di acquisizione dell'impronta digitale fino a sentire la musica, significa che la registrazione dell'impronta digitale è avvenuta con successo. L'impronta digitale può essere registrata continuamente. Se non è necessario aggiungere impronte digitali, attendere pochi secondi per uscire. (Nota: la posizione di memorizzazione dell'impronta digitale dell'utente dipende dalla posizione di memorizzazione dell'impronta digitale dell'amministratore; se l'impronta digitale dell'amministratore è memorizzata in No.1 e No.2 contemporaneamente, l'impronta digitale dell'utente verrà memorizzata in No.1 per impostazione predefinita.)

3. Cancellazione impronta digitale utente: Premere l'impronta digitale dell'amministratore per circa 20 secondi fino a sentire "Di-" e la musica, significa che le impronte digitali dell'utente in questa posizione sono state cancellate. (Nota: la posizione di cancellazione dell'impronta digitale dell'utente dipende dalla posizione di memorizzazione dell'impronta digitale dell'amministratore. Se l'impronta digitale dell'amministratore è memorizzata in No.1 e No.2 contemporaneamente, le impronte digitali dell'utente in No.1 verranno cancellate per impostazione predefinita.)

4. Impostazione tempo relè: Ruotare S1 o S2 per impostare il tempo di chiusura del relè da 0.5 a 60 secondi. Quando supera i 60 secondi, sarà nello stato normalmente aperto normalmente chiuso, il relè si attiva quando l'impronta digitale viene superata, e poi il relè si rilascia quando l'impronta digitale viene superata di nuovo, il relè si attiva e si rilascia ciclicamente. Il relè è un'uscita a contatto, segnale di commutazione, nessuna uscita di tensione.

5. Utilizzo: Premere il dito, il relè si chiude dopo che l'impronta digitale è stata superata e il tempo di chiusura è determinato da S1 o S2.


Nota:
1. Tutte le spie sono spente in stato di standby e le luci sono accese in stato di funzionamento;
2. Se si desidera spegnere la spia del modulo in modalità normalmente aperta, premere a lungo un qualsiasi pulsante SET per sentire tre lunghi segnali acustici "Di". Ripetere questa azione per aprire.


K220 può essere utilizzato insieme a R502-A, R502-AW, R502-F, modulo impronte digitali R503

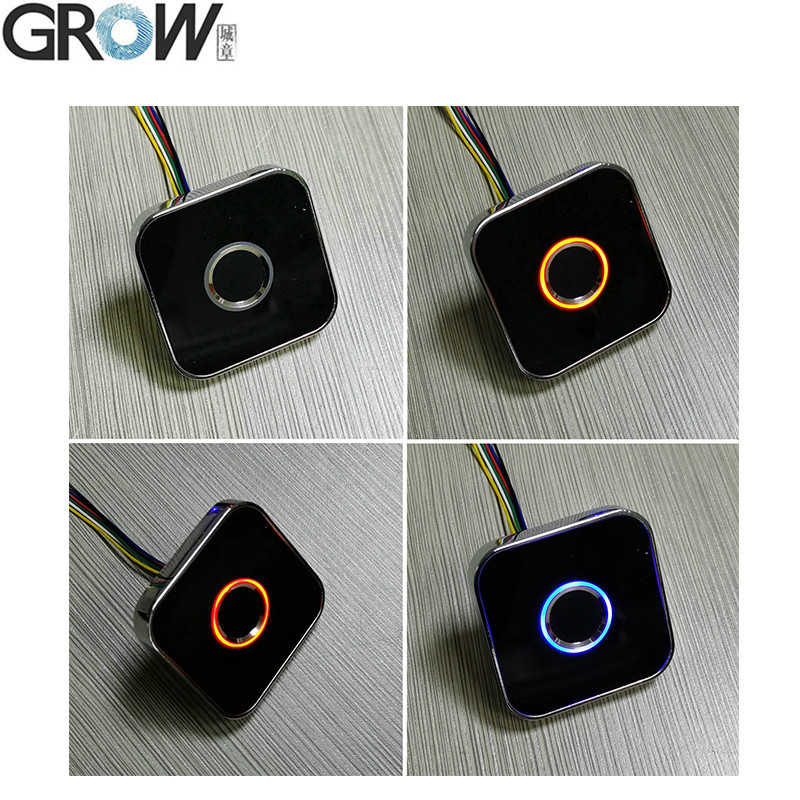

Specifiche R502-AW

Modello
R502-AW
Tipo
Modulo impronte digitali capacitivo
Interfaccia
UART (TTL)
Risoluzione
508 DPI
Tensione
DC 3.3V
Capacità impronte digitali
200
Array di rilevamento
192*192 pixel
Corrente di funzionamento
20mA
Corrente di standby
Tensione di standby tattile tipica: 3.3V, Corrente media: 2uA

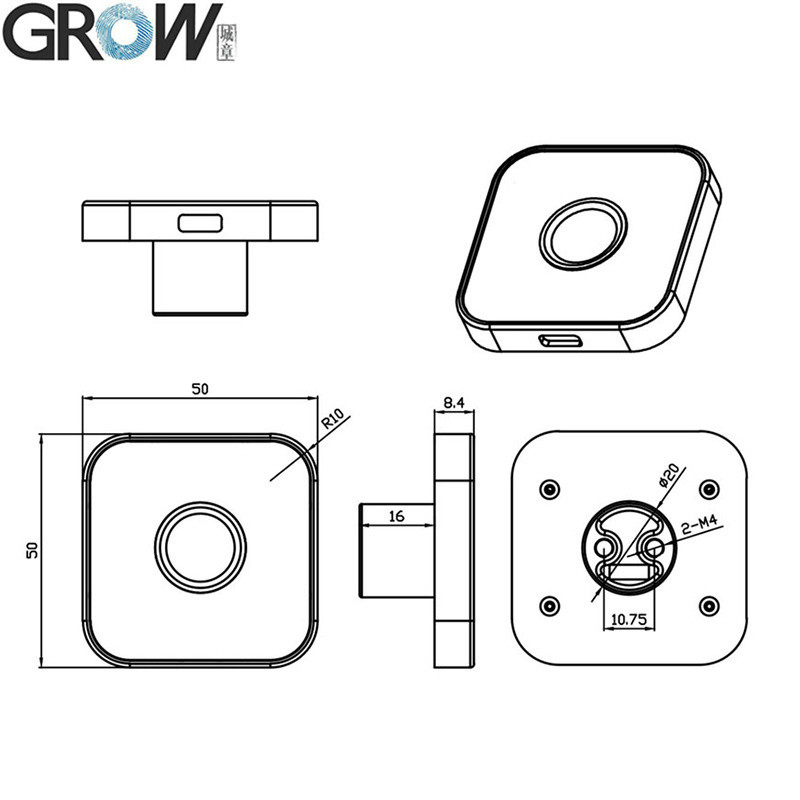

Dimensioni esterne del modulo impronte digitali
50*50*8.4 (mm)
Area di acquisizione effettiva
Diametro 15.5 (mm)
Materiale dell'involucro
Lega di zinco
Collegare la scheda di controllo
KS200/K202/K215-V1.3/KL216
Connettore
SH1.0-6Pin
Controllo LED
SÌ
Colore LED
Viola, Blu e Rosso
Velocità di scansione
< 0.2 secondi
Velocità di verifica
< 0.3 secondi
Metodo di corrispondenza
1:1; 1:N
FRR
≤1%
FAR
≤0.001%
Ambiente di lavoro
-20C ---60C
Umidità di lavoro
10-85%
Capacità antistatica
15KV
Resistenza all'abrasione
1 milione di volte
Velocità di trasmissione delle comunicazioni (UART):
(9600 × N) bps dove N = 1 ~ 12 (default N = 6, ie 57600bps)



File

·Fornire file SDK di riferimento gratuiti per Arduino, Android, .Net, Windows e così via.
·Fornire manuale utente


Video operativo K220 su Youtube: https://youtu.be/YQXeH9AGbco

Se hai bisogno di file SDK, contattaci.
