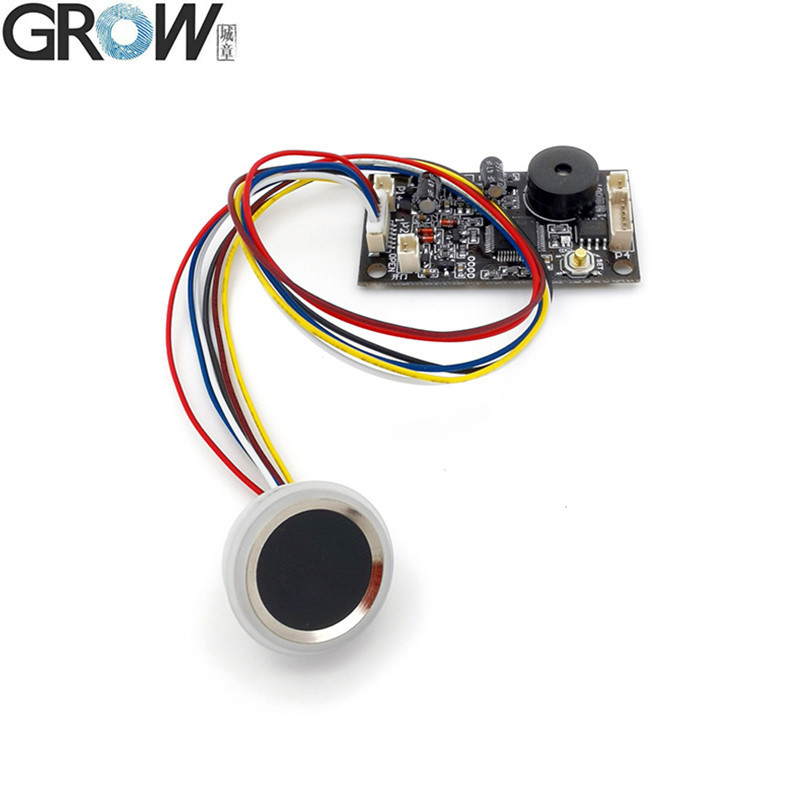

GROW KS200+R502-F 4*Batteria AA DC3.7V-6.5V Scheda di Controllo Impronte Digitali KS200 Con Modulo Impronte Digitali Piccolo Impermeabile R502-F

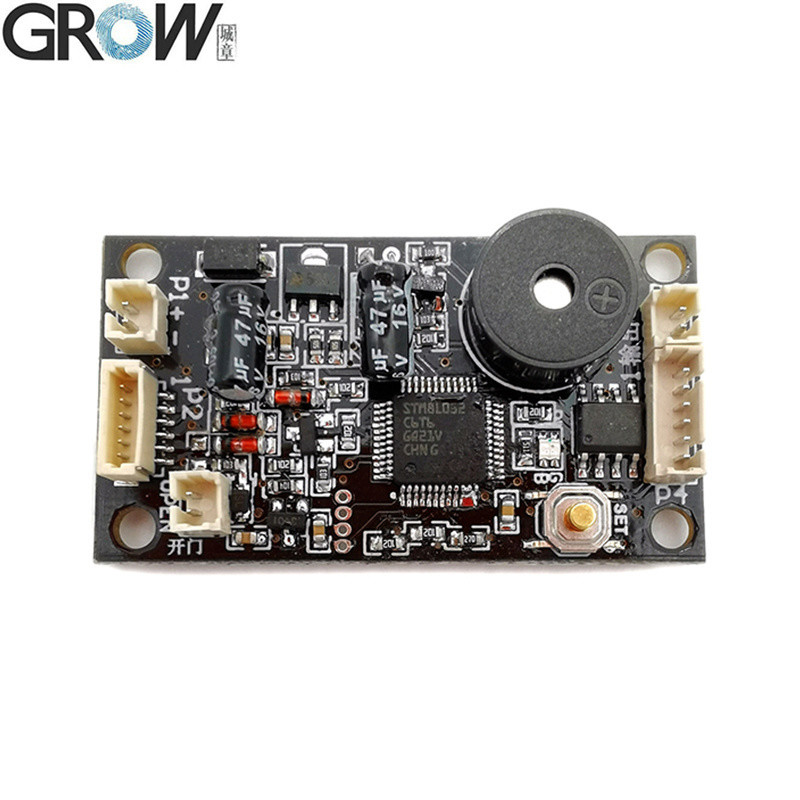

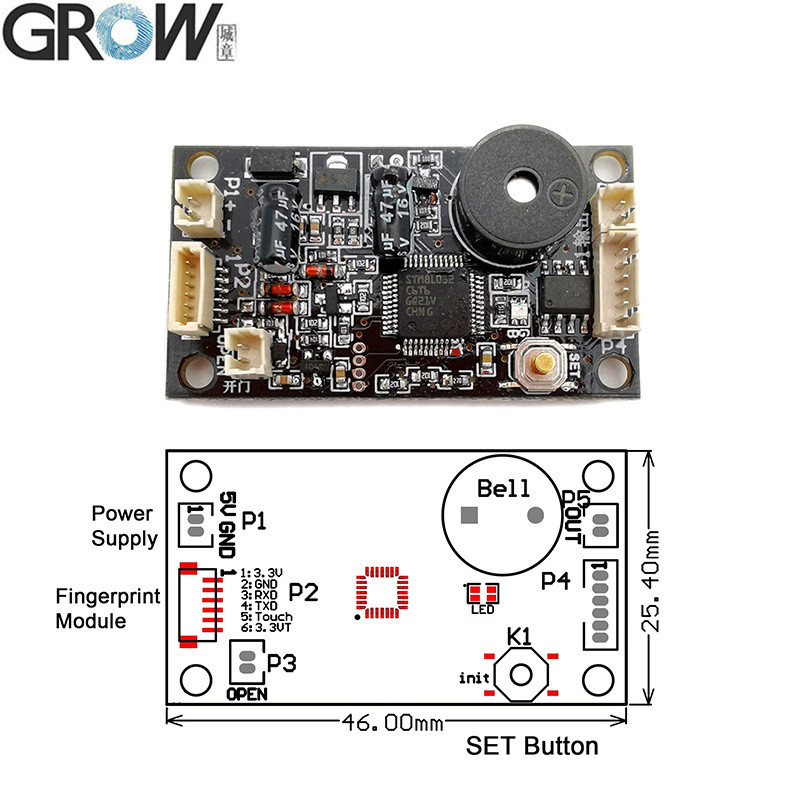

KS200 Parametri Tecnici

4*Batteria AA o DC3.7-6.5V, Uscita Motore, Basso Consumo Energetico, Funzione Admin/Utente
·Alimentazione:DC3.7V--6.5V
·Corrente in modalità standby:<7uA
·Uscita:DC5--6V,1.5A(Picco:2.5A)
·Impronte digitali amministratore:20 pezzi
·Impronte digitali utente:180 pezzi
·Allarme bassa tensione:4.8V (batteria a secco)
                                3.5V (Batteria al litio)


Modalità di funzionamento del motore:
1. Avanti 0.5 secondi → Riposo 5 secondi → Indietro 0.5 secondi.
2. Avanti 1 secondo → Riposo 5 secondi → Indietro 1 secondo.
3. Avanti 1 secondo
4. Avanti 2 secondi
5. Modalità autobloccante
6. Modalità Hold



Istruzioni per l'uso di KS200

1 Registra l'impronta digitale dell'amministratore:
Premere a lungo il pulsante SET, rilasciare il dito quando la spia blu sul circuito stampato si accende, ora l'indicatore del modulo impronte digitali lampeggia velocemente, posizionare lo stesso dito dell'amministratore più volte nell'area di raccolta delle impronte digitali fino a sentire la musica, significa che la registrazione dell'impronta digitale è avvenuta con successo. L'impronta digitale può essere registrata continuamente e può registrare 20 impronte digitali dell'amministratore; se non è necessario aggiungere altre impronte digitali, attendere qualche secondo per uscire. Se l'amministratore è completamente registrato, uscirà automaticamente dallo stato di registrazione dell'amministratore dopo aver sentito "DiDiDi" e inizierà a registrare l'impronta digitale dell'utente se si preme di nuovo il pulsante SET.

2 Registra l'impronta digitale dell'utente:
Premere l'impronta digitale dell'amministratore fino a quando la spia blu lampeggia velocemente e si sente la musica, significa che è possibile aggiungere l'impronta digitale dell'utente. Posizionare lo stesso dito dell'utente più volte nell'area di raccolta delle impronte digitali fino a sentire la musica, significa che la registrazione dell'impronta digitale è avvenuta con successo. L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registrazione; se non è necessario aggiungere altre impronte digitali, attendere qualche secondo.

3 Elimina l'impronta digitale dell'utente:
Premere l'impronta digitale dell'amministratore fino a quando la spia rossa lampeggia velocemente e si sente la musica, significa che le impronte digitali dell'utente sono state eliminate.

4 Impostazioni di fabbrica:
Premere a lungo il pulsante SET, fino a quando la spia rossa sul circuito stampato si accende e si sente la musica, quindi rilasciare il dito, significa che l'operazione di inizializzazione è avvenuta con successo.

Nota:
1. Qualsiasi impronta digitale può essere utilizzata quando è impostata la configurazione di fabbrica e questa funzione viene disabilitata dopo la registrazione dell'impronta digitale.
2. Quando la tensione è inferiore a DC4.7V, la luce rossa si accende, significa l'avviso di bassa tensione.
3. In modalità hold, quando si registra l'impronta digitale dell'utente, premere prima l'impronta digitale dell'amministratore. Dopo aver superato, sollevare il dito e premere di nuovo l'impronta digitale dell'amministratore. Quando la luce lampeggia e si sentono i suoni della musica, è possibile registrare l'impronta digitale dell'utente.

KS200 adatto per i moduli di impronte digitali R502-A, R502-F, R502-AW, R503, R503-M22.

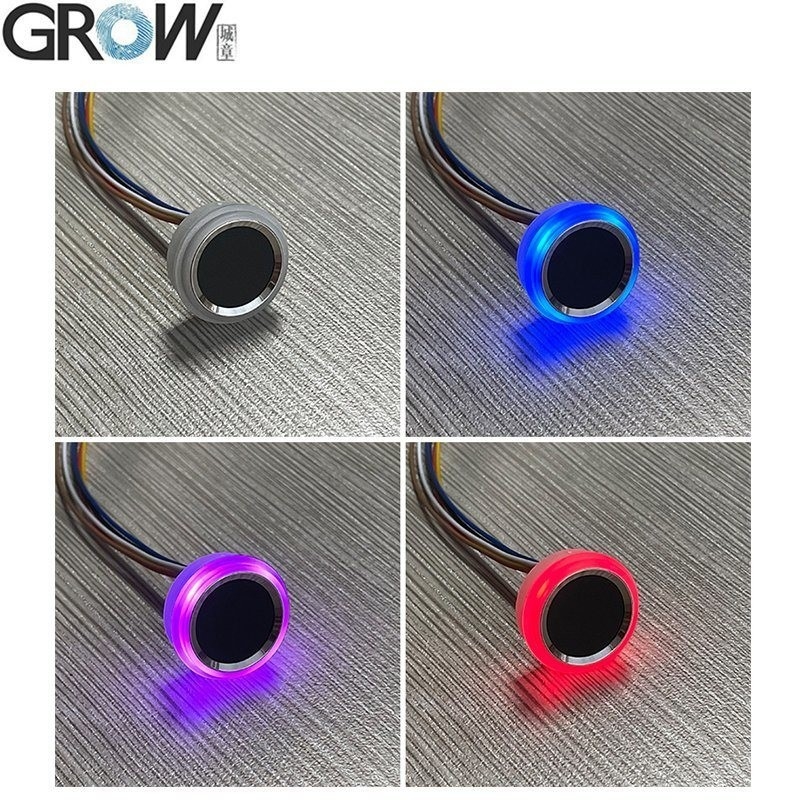

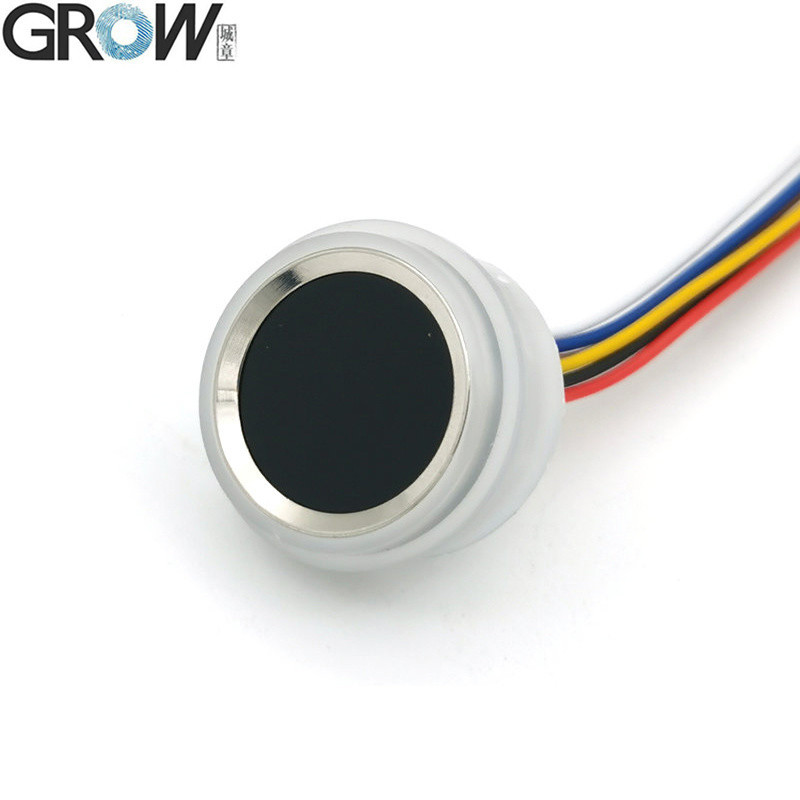

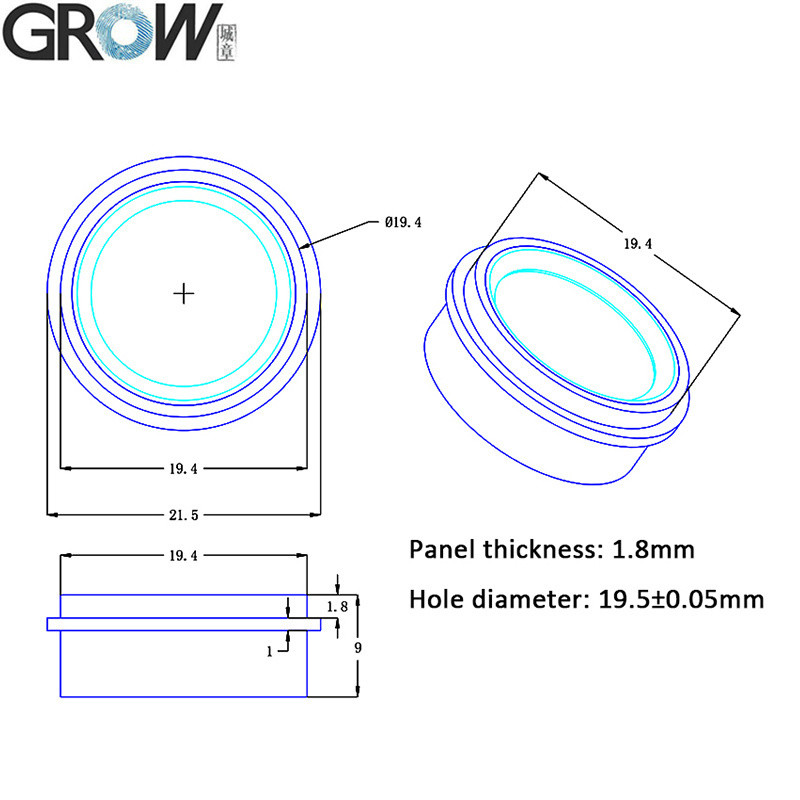

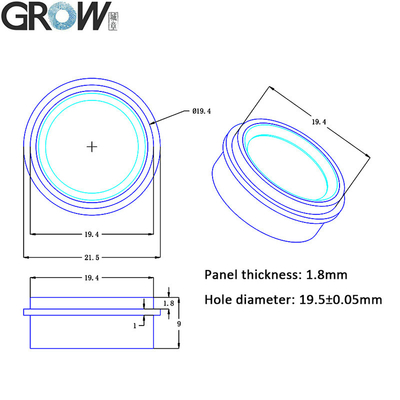

Specifiche R502-F
