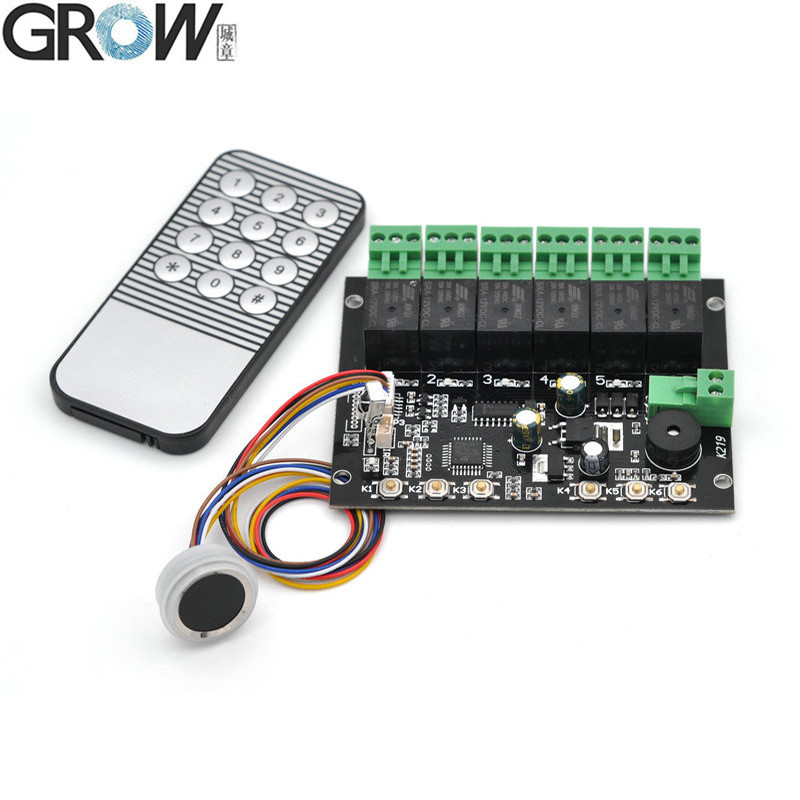

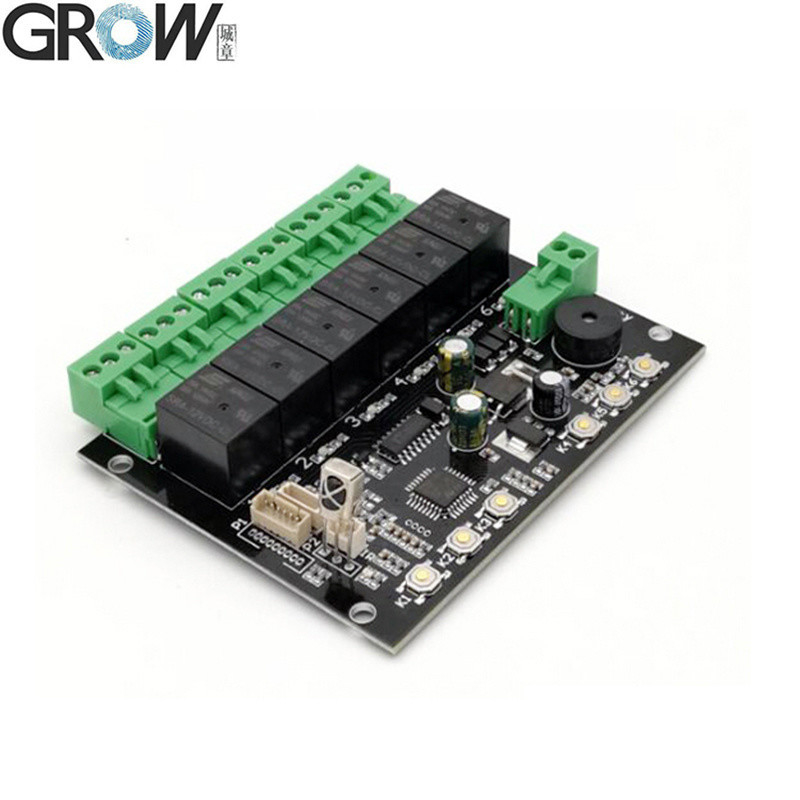

Grow K219-A+R502-F Programmabile Multiple Relay Fingerprint IR Control Board

Parametri tecnici

Fonte di alimentazione:DC12V

Flusso di uscita:Relaio ((Corrente massima: 10A)

Capacità delle impronte digitali:120 pezzi ((20 impronte digitali per posizione del relè)

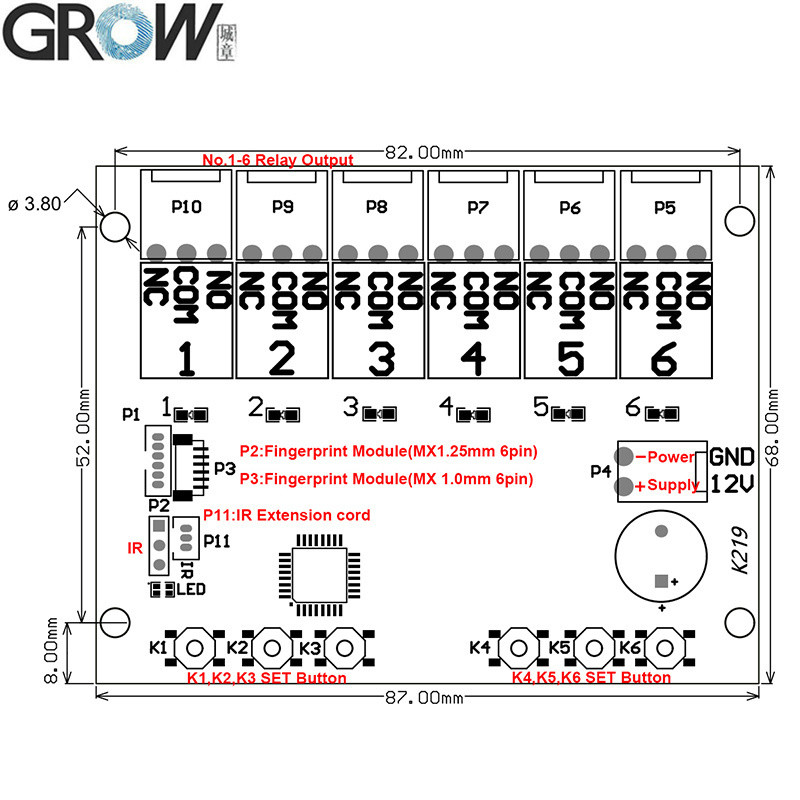

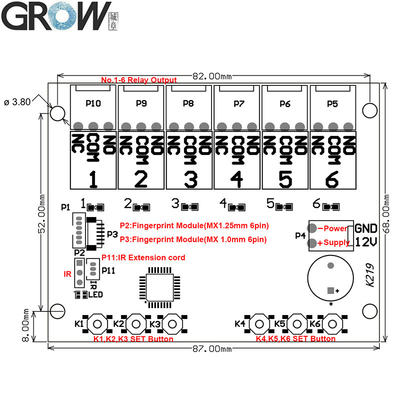

K1-K6 SET Button corrisponde al relè n. 1-6

Gestione della scheda di controllo:Impronta digitale, telecomando (IR)
(Prima dell'operazione, è necessario svegliarsi in standby, toccare il modulo di impronte digitali e la luce di indicazione è accesa, quindi può essere impostato.)


Funzione
1Prendi 6 SET BUTTONS
2- Prendi 6 relè.
3Un pulsante SET controlla un relè.
4Ogni relè può contenere 20 impronte digitali, per un totale di 120 pezzi.
5. La stessa impronta digitale può essere aperta con diversi relè allo stesso tempo

6. Usa il pulsante SET perRegistroImpronte digitali in relais diversi
7. Usa il pulsante SET perCancellare singoloL'impronta digitale della posizione del relè
8. Usa il pulsante SET perCancellare tuttoImpronta digitale della posizione del relè
9- Si '.Servizi amministrativiPassword
10. Usa il telecomando perRegistroImpronte digitali a trasmettitori diversi
11. Usa il telecomando perCancellare singoloL'impronta digitale della posizione del relè
12. Usa il telecomando perCancellare tuttoL'impronta digitale della posizione del relè
13. Usa il telecomando perAggiustare il tempo diRelai diversi (0,5s-99s)



Istruzioni operative

1. Tasto SET:

1.1Impronta digitale di registrazione:

Premere il pulsante SET brevemente,luce indicatore blu lampeggia veloce significa sistema in stato di registro, mettere il dito nella zona di raccolta,registro di impronte digitali di successo quando si ascolta la musica.L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registro; se non è necessario aggiungere ulteriori impronte digitali, attendere alcuni secondi per uscire.
1.2Cancellare l' impronta digitale:
1.2.1Cancellare le impronte digitali di posizione singola del relè:Premere a lungo il pulsante SET corrispondente, lampada blu lampeggia velocemente, sentire un lungo bip "Di", allentare il dito, il segnale del relè si accende e ascoltare la musica,significa che questa posizione delle impronte digitali viene cancellata;
1.2.2Cancellare tutte le impronte digitali della posizione del relè ((Ritornare allo standard di fabbrica):Premere a lungo qualsiasi pulsante SET per sentire un lungo bip "Di" due volte, tutte le luci di indicatore accese, significa che l'operazione di inizializzazione ha avuto successo, ritorno al default di fabbrica.



2Controllo a distanza:

(Prima di funzionare, è necessario svegliare il modulo in standby.

Password amministrativo predefinito: 123456 Lunghezza della password: 6 cifre

2.1. PasswordUtilizzando:Premere * Password. Indicatore rosso illuminato significa in programmazione indicato, musica significa operazione riuscita. Premere # per uscire.

Solo la password amministrativa può essere usata per le impostazioni amministrative, non per sbloccare.

2.2. Cambiamento AdamministrazionalePassword:Premere *Password*1*Nuova Password*Nuova Password#

2.3.  RegistroImpronta digitale dell'utente:Premere *Password*2*Posizione del relè ((01-06) #

La luce in questa posizione si accenderà, mettere il dito nella zona di raccolta, registro impronte digitali di successo quando si sente la musica.L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registro. Se le impronte digitali sono piene, avrà un suono di avvertimento "Di Di Di". (Nota: quando un dito registrato in diverse posizioni del relè contemporaneamente, il dito può aprire diversi relè,e il tempo di intervallo è 0..5 secondi)

2.4.  Elimina l' impronta digitale dell' utente:Premere *Password*6*Posizione del relè ((01-06) #

La luce in questa posizione si accende e può sentire la musica, che indica che l'impronta digitale della posizione del relè è stato cancellato con successo

2.5. Impostato- Cosa? RelayTnome:Premere *Password*5*Posizione del relè(01-06)*Tempo(00-99)#

(00 significa 0,5s, 01 significa 1s, 02 significa 2s,...,99 significa 99s)

2.6. Pulire il sistema eritorno afabbricapredefinito:Premere *Password*3*Password#

Tutte le luci del relè sono accese, indicando che la pulizia e' riuscita e che e' tornato al default di fabbrica.
