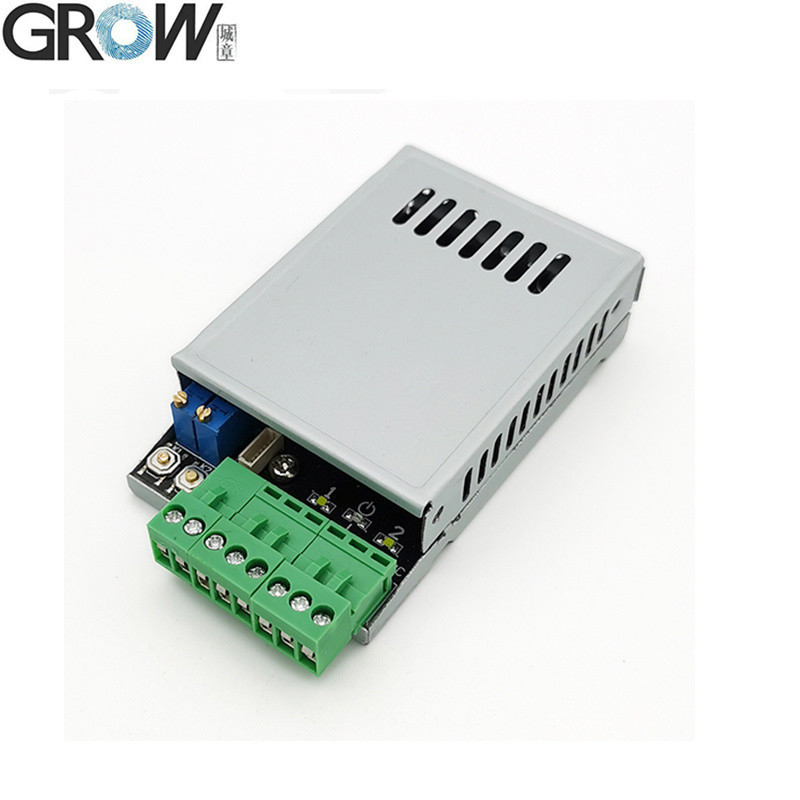

Parametri tecnici

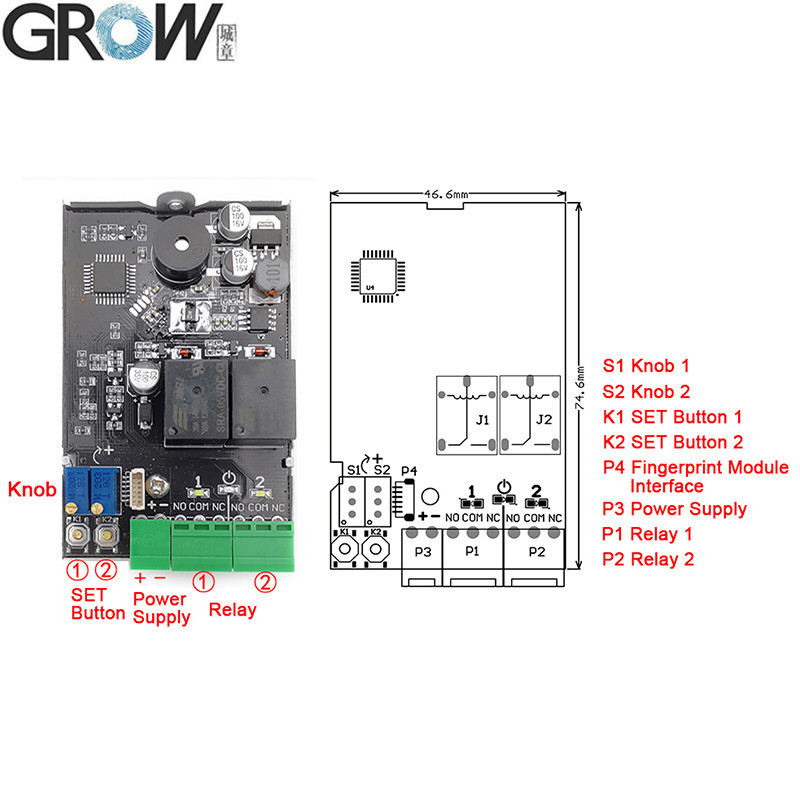

·P1: alimentazione:DC10V-30V
·P2: Uscita:Relaio ((Corrente massima: 10A)
·P3: MX 1.0-6P Fingerprint Module (può collegare R502, R502-A, R503)
·P4: MX 1.25-6P Fingerprint Module (può collegare R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Corrente in standby:6mA ((DC12V)
·Capacità delle impronte digitali: 300 pezzi
Istruzioni operative
1.SET Button ((K1-K2)
1.1 Impronta digitale dell'amministratore del registro: premere il pulsante SET in breve tempo,sistema nello stato del registro dell'amministratore e lampada blu lampeggiante velocemente,mettere lo stesso dito con più volte nella zona di raccolta delle impronte digitali fino a quando l'udito di musica significa registrazione delle impronte digitali di successoLe impronte digitali possono essere registrate continuamente, se non è necessario aggiungere le impronte digitali, aspettare pochi secondi per uscire.
1.2 Cancellare l'impronta digitale:
1.2.1 Cancellare le impronte digitali della singola posizione del relè: premere a lungo il pulsante SET corrispondente, lampeggiare rapidamente la luce blu del segnale, udire un lungo segnale acustico "Di", allentare il dito,l'indicatore del relè si accende e si ascolta la musica, significa che questa posizione delle impronte digitali dell' amministratore e dell' utente viene cancellata;
1.2.2 Cancellare tutte le impronte digitali della posizione del relè ((Ritornare al valore predefinito di fabbrica): premere a lungo qualsiasi pulsante SET per sentire due volte il segnale acustico lungo "Di", allentare il dito, accendere tutte le luci di indicazione,significa che l'operazione di inizializzazione ha avuto successo- Torniamo al default di fabbrica.
2.Registrare l'impronta digitale dell'utente: premere l'impronta digitale dell'amministratore per circa 10 secondi fino a quando non si sente la musica e la luce blu lampeggia velocemente, significa che è possibile aggiungere l'impronta digitale dell'utente.Mettere lo stesso dito utente con più volte nella zona di raccolta delle impronte digitali fino a quando l'udito di musica significa registrazione delle impronte digitali di successo. L'impronta digitale può essere registrata continuamente. Se non è necessario aggiungere l'impronta digitale, attendere alcuni secondi per uscire. (Nota:La posizione di archiviazione dell'impronta digitale dell'utente dipende dalla posizione di archiviazione dell'impronta digitale dell'amministratore; se l'impronta digitale dell'amministratore è memorizzata nello stesso momento nel numero 1 e nel numero 2, l'impronta digitale dell'utente viene memorizzata nel numero 1 per impostazione predefinita.)
3.Eliminare l'impronta digitale dell'utente: premere l'impronta digitale dell'amministratore per circa 20 secondi fino a sentire "Di-" e musica, significa che le impronte digitali dell'utente in questa posizione vengono cancellate. (Nota:La posizione di cancellazione dell'impronta digitale dell'utente dipende dalla posizione di memorizzazione dell'impronta digitale dell'amministratoreSe le impronte digitali dell'amministratore sono memorizzate nello stesso momento nel numero 1 e nel numero 2, le impronte digitali dell'utente nel numero 1 verranno eliminate per impostazione predefinita.)
4.Impostare il tempo di rilancio: ruotare S1 o S2 per impostare il tempo di chiusura del rilancio da 0,5 a 60 secondi.Relay azionato quando l'impronta digitale è stata passataIl relè è di uscita a contatto, segnale di interruttore, nessuna uscita di tensione.
5.Uso:Prendi il dito, il relè si chiude dopo il passaggio dell'impronta digitale e il tempo di chiusura è determinato da S1 o S2.
Nota:
1. tutte le luci di indicazione sono spente in stato di attesa e le luci sono accese in stato di funzionamento;
2.Se si vuole chiudere la luce di indicazione del modulo quando si è in modalità normalmente aperta, premere a lungo qualsiasi pulsante SET per sentire tre volte il segnale acustico lungo "Di".

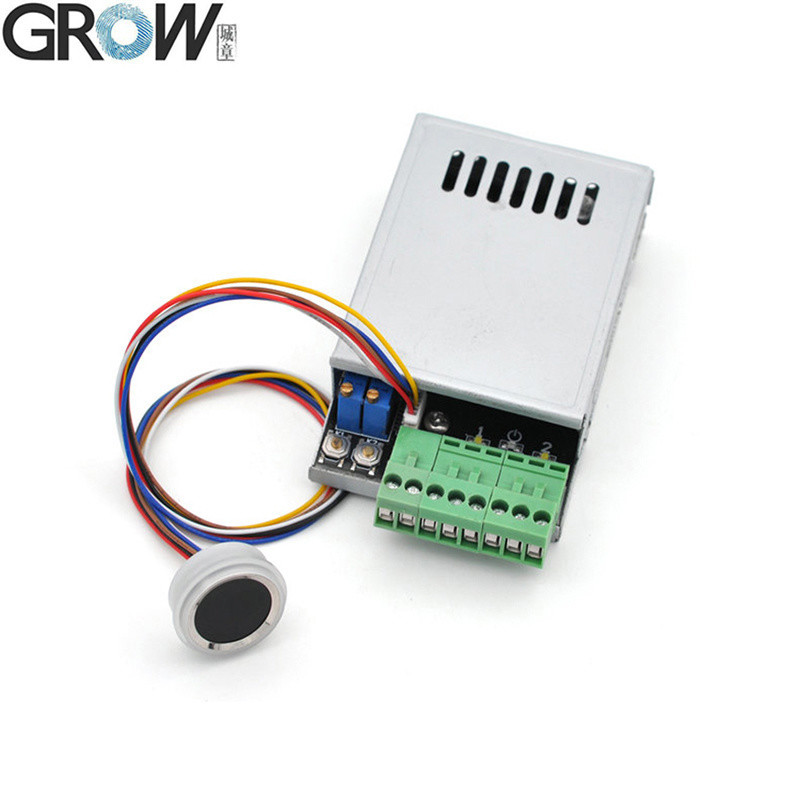

K220 può essere utilizzato insieme al modulo di impronte digitali R502, R502-A, R502-AW, R503
R502-F Specificazioni
| Modello |
R502-F |
| Tipo |
Modulo di impronte digitali capacitive |
| Interfaccia |
UART ((TTL) |
| Risoluzione |
508 DPI |
| Voltaggio |
CC 3,3 V |
| Capacità delle impronte digitali |
200 |
| Matrice di rilevamento |
192*192 pixel |
| Corrente di lavoro |
20 mA |
| Corrente in standby |
Tensione di attesa tipica touch: 3,3 V, corrente media: 2 uA |

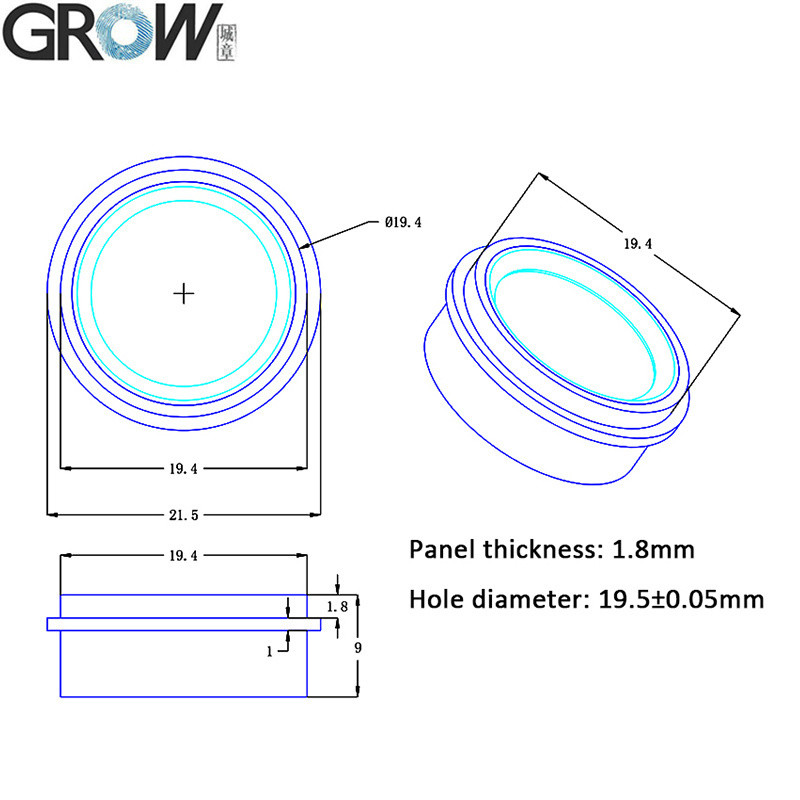

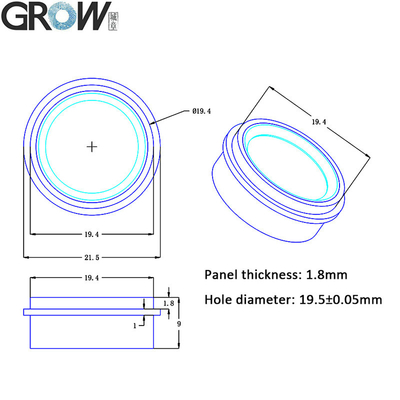

| Dimensione esterna del modulo di impronte digitali |
Diametro 21,5 (mm) |
| Dimensione interna del modulo delle impronte digitali |
Diametro 19,5 (mm) |
| Altezza del modulo delle impronte digitali |
9 mm |
| Area di raccolta effettiva |
Diametro 15,5 (mm) |

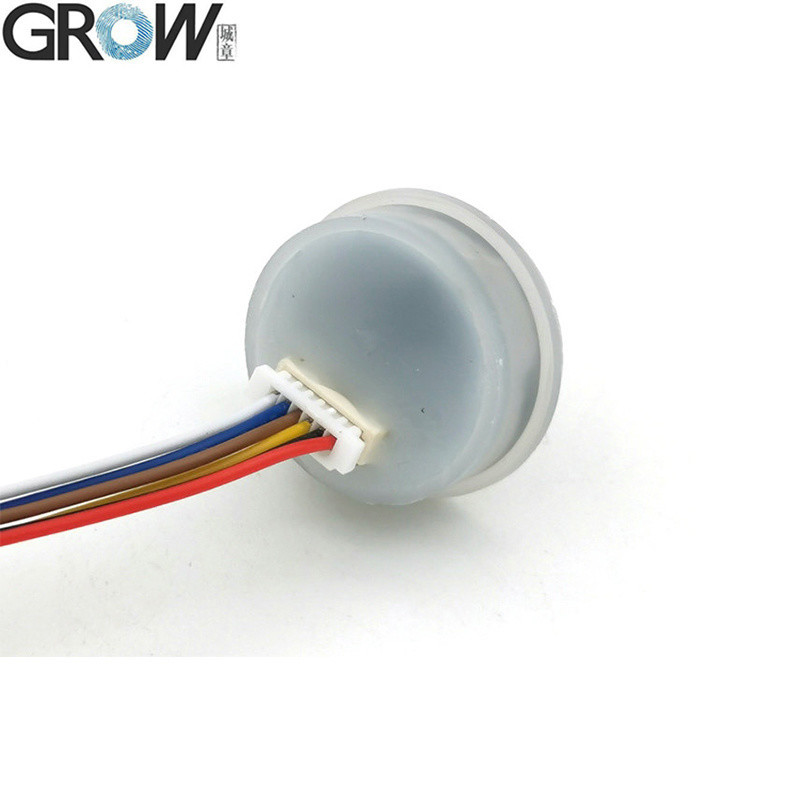

| Collegamento |
MX1.0-6Pin |
| Controllo LED |
- Sì. |

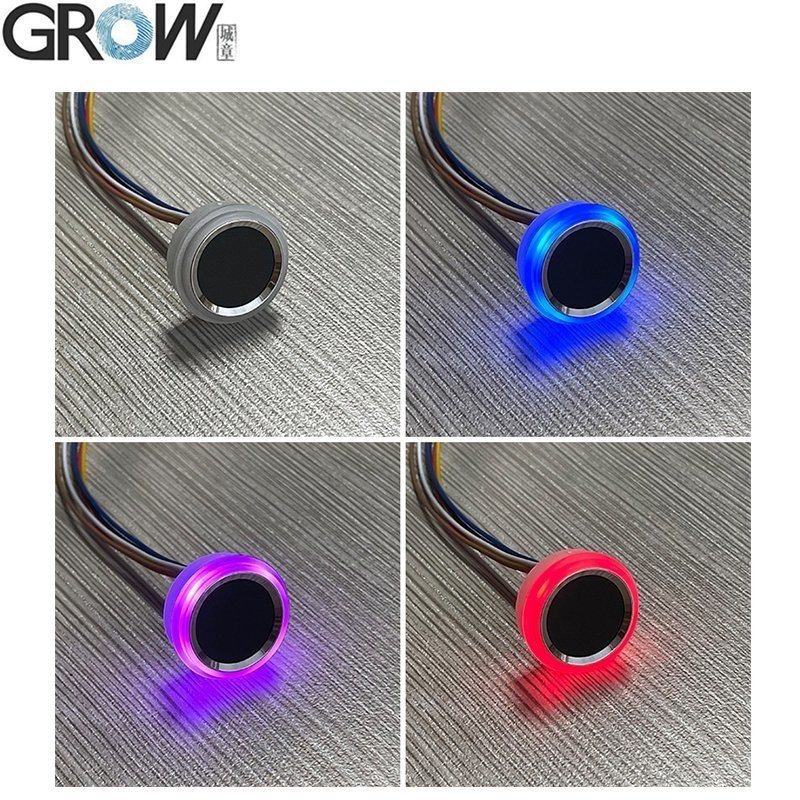

| Colore LED |
Blu e rosso |
| Velocità di scansione |
< 0,2 secondi |
| Velocità di verifica |
< 0,3 secondi |
| Metodo di corrispondenza |
1:1; 1:N |
| RFR |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente di lavoro |
-20C --- 60C |
| Umidità di lavoro |
10-85% |
| Capacità antistatica |
15 KV |
| Intensità della resistenza all'abrasione |
1 milione di volte |
| Relazione di velocità di comunicazione (UART): |
(9600 × N) bps, dove N = 1 ~ 12 ((N predefinito = 6, cioè 57600 bps) |
Documenti
·Fornire file SDK di riferimento gratuiti per Arduino, Android, Net, Windows e così via.
·Fornire un manuale dell'utente
K220 Operazione Video su Youtube:https://youtu.be/YQXeH9AGbco
Se avete bisogno di file SDK, vi preghiamo di contattarci.
