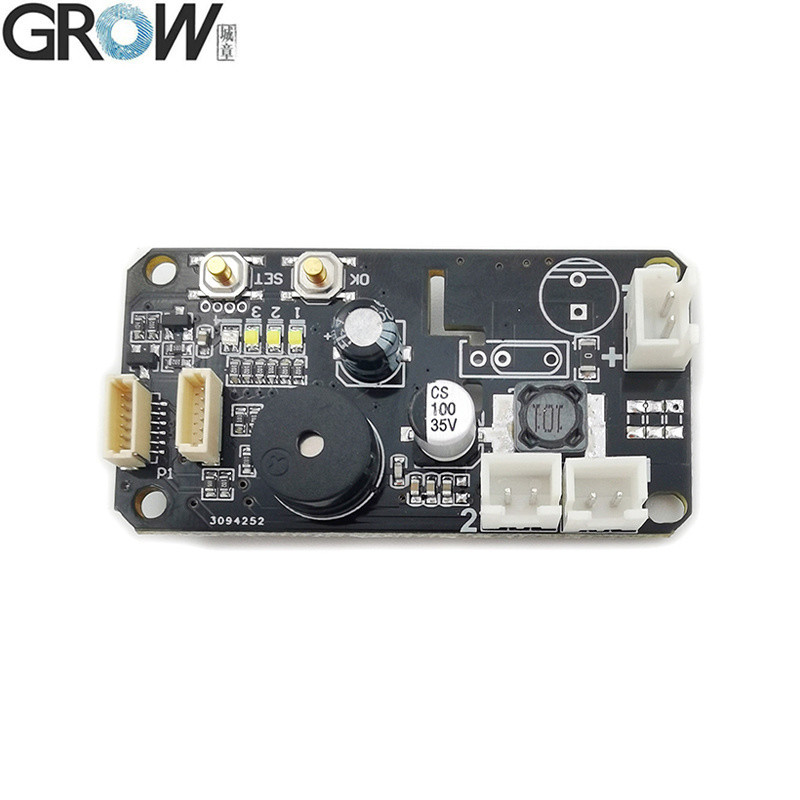

Fingerprint Fast Control Board Infrarosso con integrazione senza soluzione di continuità

Parametri tecnici KS220-S
Parametro tecnico:
·Fonte di alimentazione: 12V CC
·Corrente in standby: 25uA
·Capacità delle impronte digitali:
·Impronta digitale dell'amministratore: 10 pezzi
·Impronta digitale dell'utente: R503/R502-F:190 pezzi R558/R558S:110 pezzi
·Output: Relay
·Modo relè: modalità di blocco automatico, modalità di accensione, modalità jog

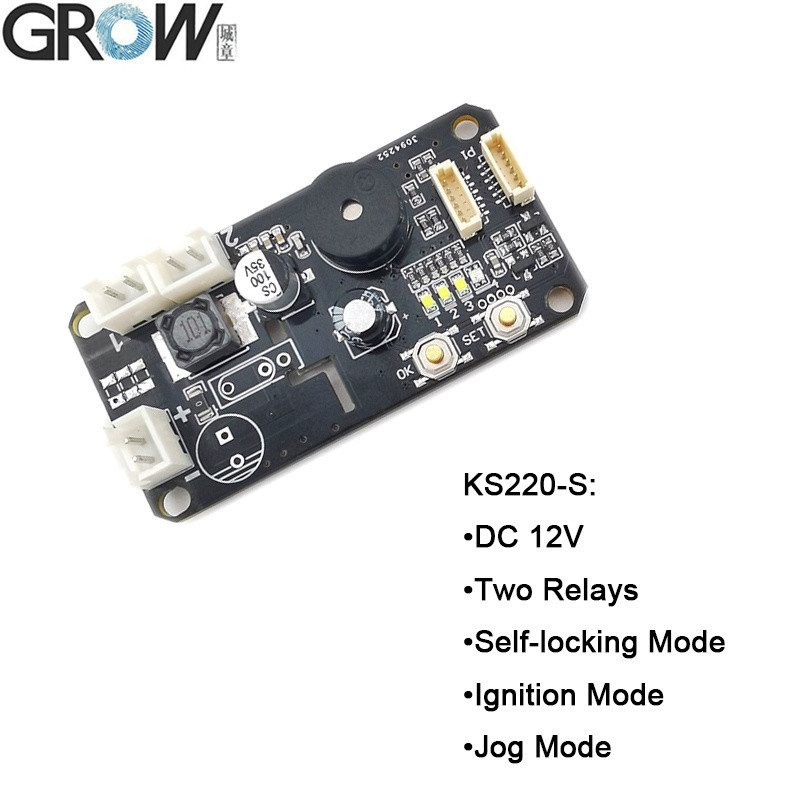

DC12V, uscita da 2 relè, impronta digitale dell'amministratore/utente, modalità jog, modalità autobloccaggio, modalità accensione

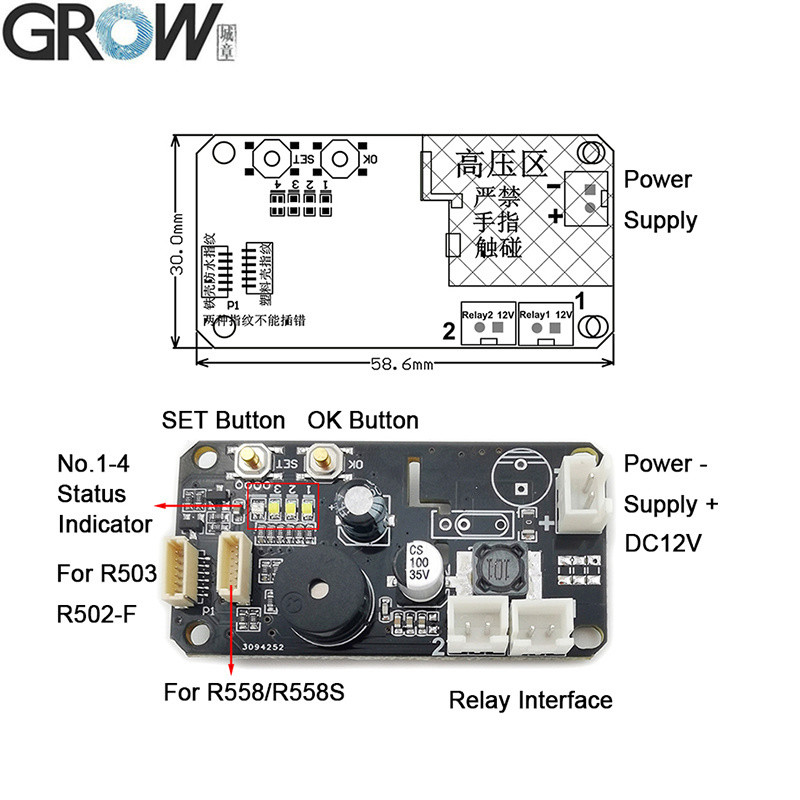

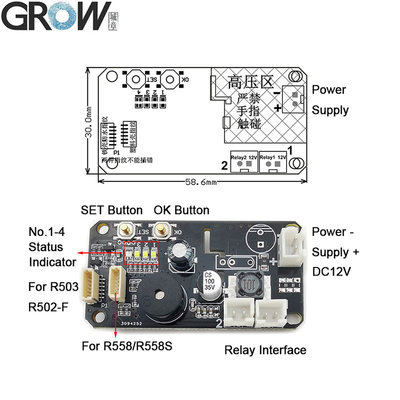

Istruzione operativa KS220-S

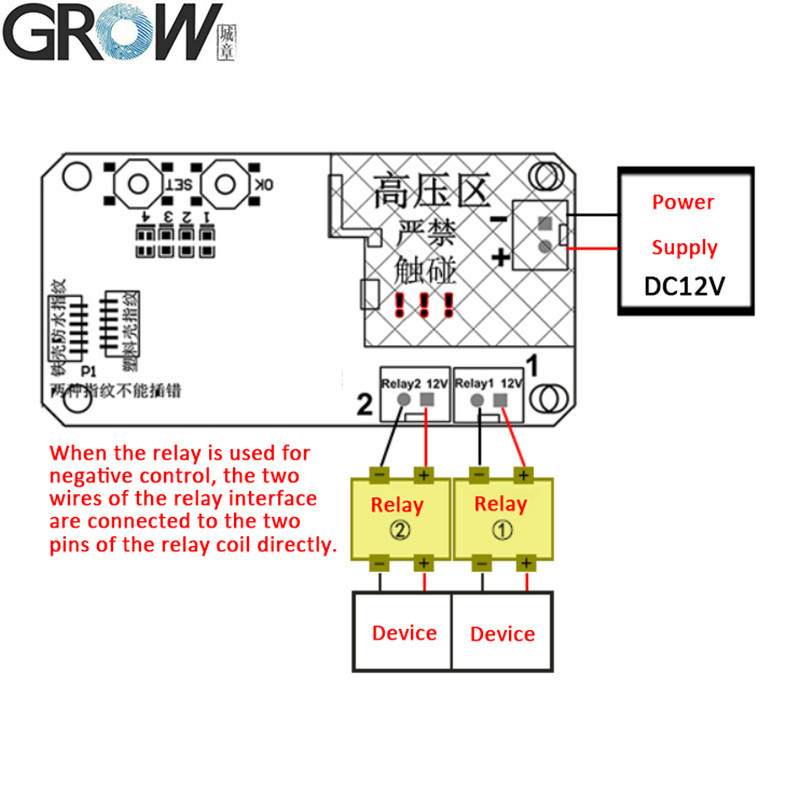

(Nello stato di funzionamento in fabbrica, il relè n. 1 in modalità di autoblocco, il relè n. 2 in modalità di accensione).
1.Impronta digitale dell' amministratore del registro:Premere brevemente il pulsante SET, l'indicatore di stato n.4 mostra blu, quindi premere il pulsante OK per confermare, ora il modulo di impronte digitali lampeggia LED,mettere lo stesso dito dell'amministratore con più volte nell'area di raccolta delle impronte digitali fino all'ascolto di musica significa registrazione delle impronte digitali di successo. L'impronta digitale può essere registrata continuamente e può registrare 10 pezzi di impronta digitale dell'amministratore; se non è necessario aggiungere ulteriori impronte digitali, aspettare alcuni secondi per uscire.Se l'amministratore è completamente registrato, si uscirà automaticamente dallo stato di registrazione dell'amministratore dopo aver sentito "DiDiDi". Si inizierà a registrare le impronte digitali dell'utente se si preme nuovamente il pulsante SET.L'impronta digitale dell'amministratore non ha funzione di sblocco., utilizzato solo per registrare o cancellare le impronte digitali.

2Impronta digitale dell'utente registrato:Premere l'impronta digitale dell'amministratore fino a quando il modulo mostra la luce blu e sente la musica, significa che può aggiungere l'impronta digitale dell'utente.Mettere lo stesso dito utente con più volte nell'area di raccolta delle impronte digitali fino a quando l'udito di musica significa registrazione delle impronte digitali di successo.L'impronta digitale può essere registrata continuamente quando il sistema è in stato di registro; se non è necessario aggiungere ulteriori impronte digitali, attendere alcuni secondi.

3. Cancella l' impronta digitale dell' utente:Premere l'impronta digitale dell'amministratore fino a quando il modulo non mostra la luce rossa dell'indicatore e sente il segnale "DiDiDi" e la musica, significa che le impronte digitali dell'utente vengono cancellate.

4.Tornate al default di fabbrica:premere il pulsante SET finché l'indicatore di stato NO.4 non appare rosso,poi premere a lungo il pulsante OK fino a quando il modulo impronte digitali mostra il segnale rosso lampeggia veloce e ascoltare la musica significa inizializzazione operazione di successo.

5.Come usare il relè 1:Premere brevemente l'impronta digitale dell'utente.

6Come usare il relè 2:Premere a lungo l'impronta digitale dell'utente registrato.

Nota:
1Qualsiasi impronta digitale può essere utilizzata allo stato di fabbrica, ma la funzione sarà invalidata dopo la registrazione dell'impronta digitale.
